梅赛德斯厢式车内饰激光切割衬板

　　这套内饰衬板件的展开轮廓，是面向梅赛德斯207、208、209、210、307、308、309、310系列厢式面包车内部包覆改造场景完成的二维下料结构，图纸按1:1毫米比例绘制，可直接对接激光切割或者数控刨削加工工序，不需要二次缩放校准，拿到加工端就能导入排版软件进行板材套料。做这类商用车内饰改装的时候，很多施工方会遇到现场手工放样误差大、衬板和车身钣金曲面贴合度差的问题，这套轮廓把车内左右侧围、门板内侧、轮拱周边以及顶棚衔接区域的衬板边界全部做了精准提取，每一块板件的外轮廓都对应车身上的安装止口，边缘的缺口、折线位置完全避让了车内的线束卡扣、固定螺栓座、车窗升降机构以及扶手安装点，装贴的时候不需要在现场反复修边裁切。

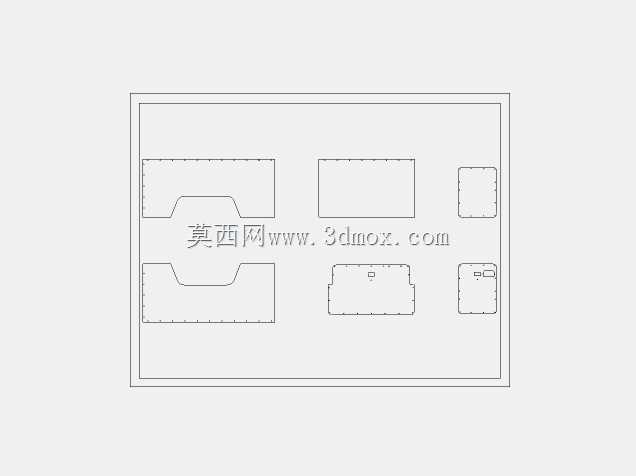

　　从设计思路上看，整套衬板没有做多余的造型凸起，全部采用平板下料后弯折贴合的工艺路线，适配胶合板、塑料复合板、薄铝塑板这类常用内饰基材，板材厚度控制在3到5毫米区间时，轮廓边缘和车身钣金的间隙可以控制在2毫米以内，后期包覆皮革或者布艺面料的时候，不会因为边缘缝隙过大出现面料塌陷、起翘的情况。图里的六块独立轮廓分别对应车内不同区域：两块带大折线缺口的长板是左右侧围的主衬板，折线位置刚好匹配车身侧围的冲压弯折棱线，安装时顺着车身曲面推压就能完全贴附；两块矩形小板对应车门内侧的平整区域，轮廓边角做了小圆角处理，避免安装时刮伤车门内饰的原生塑料件；剩下两块带小开孔的异形板，是轮拱上方的装饰衬板，上面的小孔位直接对应原车的塑料卡扣安装位，不需要额外打孔就能固定。

　　实际施工场景里，这类衬板主要用于厢式货车改露营车、城市配送车内部防刮改装、商用服务车内饰翻新这几类工况：货运场景下衬板可以隔绝货物直接摩擦车身钣金，避免运输金属件、工具箱的时候刮掉原厂漆造成锈蚀；房车改装场景下衬板作为内饰的基础底板，后续在上面固定储物柜、内饰饰条、隔音棉都有平整的附着面；车辆翻新场景里，原车内饰板破损老化之后，用这套切割件替换，可以快速恢复车内的整洁度，成本远低于采购原厂全新内饰件。

　　轮廓设计阶段就把加工工艺的约束考虑进去了：所有内凹转角都做了不小于板材厚度的圆角过渡，激光切割的时候不会出现转角处烧蚀过切的问题，刨削加工时刀具也不会在小转角处发生断刀；所有外轮廓的切口都没有锐角，搬运和安装过程中不会划伤人手，也不会割破后续包覆的面料。安装边界方面，整套衬板的外轮廓完全在车内钣金的内边界之内，不会遮挡车门的密封胶条，也不会干涉车门的开关行程，衬板贴装完成之后，车门关闭时和衬板之间保留有3毫米左右的安全间隙，长期颠簸使用也不会出现摩擦异响。针对同系列不同轴距的车型，轮廓里的可调整段都预留了微调余量，现场如果遇到个别车辆钣金焊接存在的微小公差，可以沿着轮廓边缘的工艺余量区做少量修磨，不需要整体重新放样。很多改装厂之前靠手工取形，一台车的内饰衬板放样加裁切要耗费大半天，用这套现成的1:1轮廓，套料切割十几分钟就能完成全部板件下料，装配时的贴合度远高于手工放样的工件，批量做同系列车型改装的时候，能大幅减少现场配作的工时，也能避免因为板件不合规反复返工的问题。板件上预留的小开孔位置，除了对应原车卡扣，也可以根据改装需求穿内饰照明线、固定挂钩，不需要后期在衬板上重新钻孔破坏整体结构强度。
