内燃机带连杆活塞组件结构设计

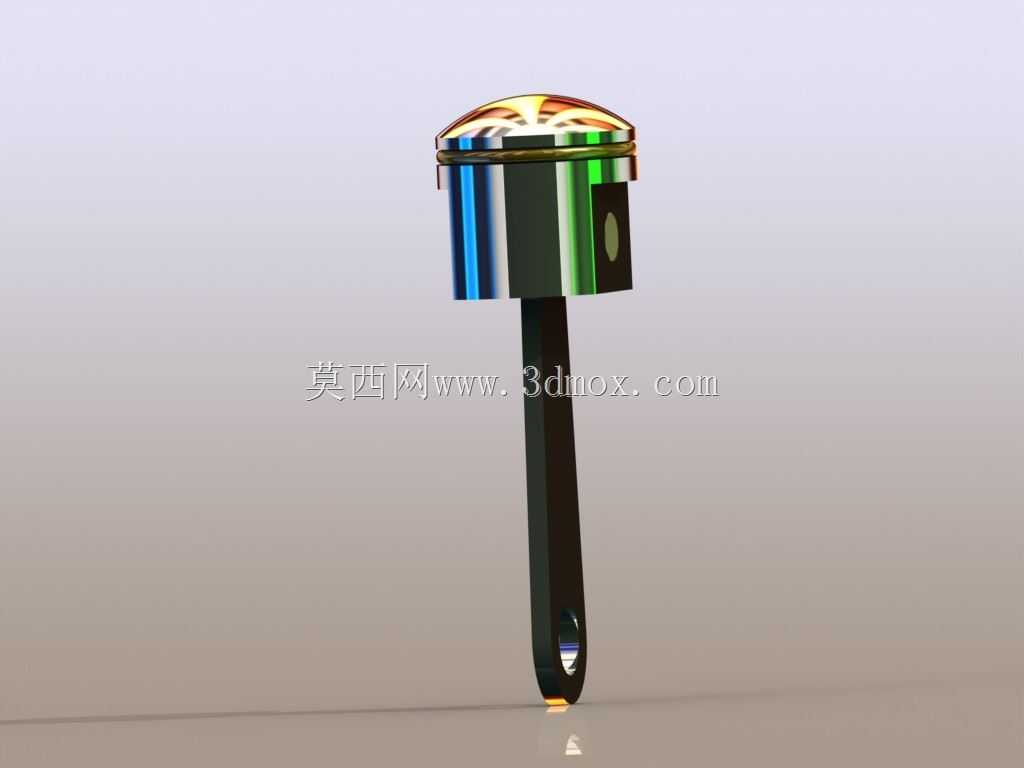

　　这套带杆活塞组件属于内燃机曲柄连杆机构的核心运动单元，把活塞、活塞环、活塞销与连杆整合在同一装配关系中，主要承担燃烧室内燃气压力向曲轴旋转运动的转换。实际整机布置时，活塞在气缸套内做高速往复直线运动，连杆小头通过活塞销与活塞相连，连杆大头则围绕曲轴曲柄销摆动并旋转，因此该部件既承受燃烧爆发瞬间的高压冲击，又长期处于交变拉压、侧向敲击和热膨胀耦合工况。

　　从功能拆分来看，活塞头部需要形成燃烧室边界并布置环槽，模型中顶部轮廓保留了适应气门避让或气流组织的成型面；环岸区域用于安装气环和油环，气环负责密封高温高压燃气，油环负责刮除缸壁多余润滑油。活塞销座将顶部载荷传递到活塞销，销孔与连杆小头之间通常设置衬套或滚针结构，以降低摆动磨损。连杆杆身采用细长过渡形态，截面多围绕工字截面思路设计，在保证抗弯和抗失稳能力的同时控制往复质量；大头端保留轴承安装边界，便于与曲轴曲柄销配合，并为轴瓦润滑、螺栓紧固和装配拆分留出空间。

　　建模时不能只把零件看成独立实体，必须先锁定气缸中心线、活塞销轴线和曲轴轴线之间的空间关系。活塞外径与缸套内径构成滑动配合边界，裙部轮廓需要考虑热态膨胀、侧向力导向以及冷态间隙；活塞销孔轴线相对活塞中心线的位置、销孔与销座的加强过渡，会直接影响应力集中区域。连杆长度决定曲柄半径与连杆长度比，进而影响活塞侧向力、摆角范围、缸套敲击倾向和整机高度。若连杆过短，活塞侧推力增大，缸套磨损和噪声会上升；若连杆过长，虽然运动平顺性改善，但发动机轮廓高度、质量和成本都会增加。

　　在装配边界上，活塞顶部在上止点附近与气缸盖、气门和燃烧室保持安全间隙，下行时又不能与曲轴平衡块、机油喷嘴或缸体下部结构发生干涉。连杆大头随曲轴转动扫过的空间需要在曲轴箱内完整校核，尤其在高速机型中，螺栓头、杆身大端圆角和平衡块之间的间隙往往是布局检查重点。活塞环开口间隙、环槽侧隙、背隙虽然在外观模型上不一定全部细化，但结构设计阶段必须按工作温度和材料膨胀系数预留，否则热态下可能出现卡环、拉缸或密封失效。

　　材料与工艺层面，活塞常选用铝合金以降低往复惯性质量，顶部高温区可通过阳极氧化、镶圈或特殊型线改善耐热和耐磨性能；连杆则多采用合金钢锻件，杆身、大小头过渡圆角和螺栓支承面需要围绕疲劳强度设计。活塞销一般采用高硬度表面处理，内外圆尺寸和同轴度直接影响接触应力分布。对于三维结构人员而言，建模重点不只是还原外形，还要把环槽深度、销座壁厚、连杆小头油孔、大头剖分面、螺栓孔位置以及轴瓦限位结构表达清楚，使后续工程图、公差标注、运动仿真和有限元分析能够接续使用。

　　在应用场景上，这类组件广泛出现在小型汽油机、柴油机、摩托车发动机、通用动力机械以及教学用发动机拆解模型中。设计验证时通常会结合运动学分析查看活塞行程、连杆摆角和死点位置，通过动力学分析评估往复惯性力，再借助热分析和结构应力分析检查活塞顶、销座、连杆杆身及大头圆角。装配流程上，活塞环需按规定开口角度装入环槽，活塞销与挡圈或螺钉限位要可靠，连杆大头盖与杆身通常具有配对定位特征，不能互换装配。整体来看，该模型抓住了发动机内部能量转换的关键路径，可用于曲柄连杆机构原理展示、结构干涉检查、零部件配合研究以及发动机概念设计阶段的空间布置参考。
