径向发动机活塞klip精密结构

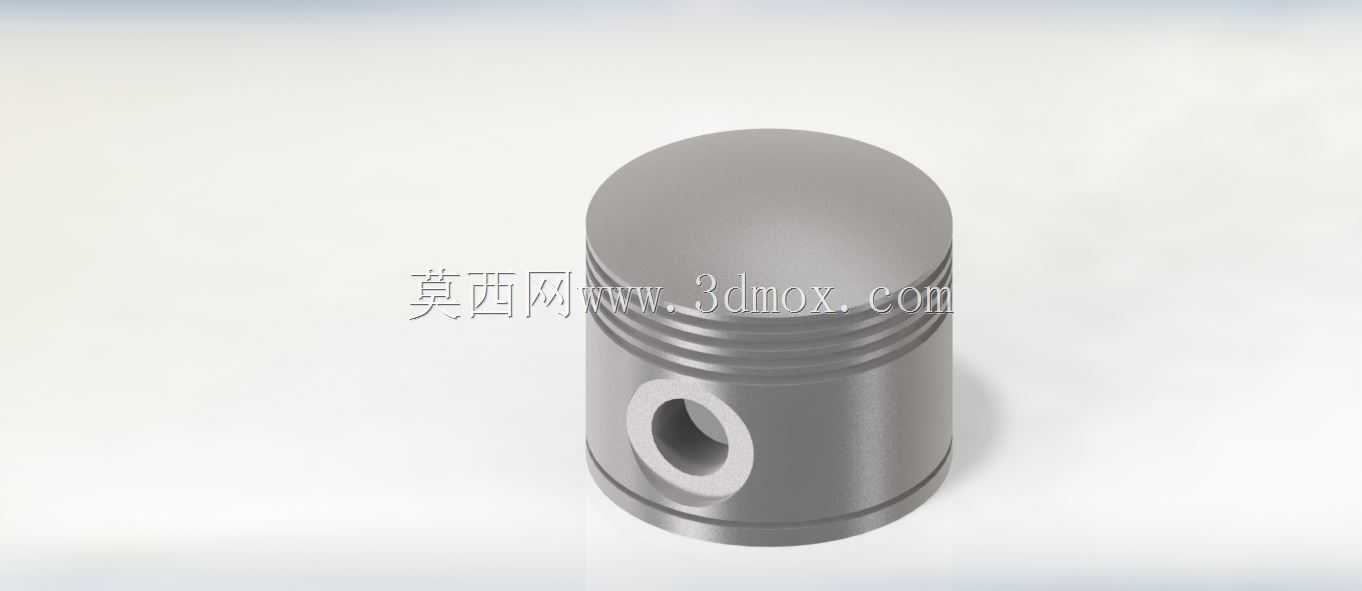

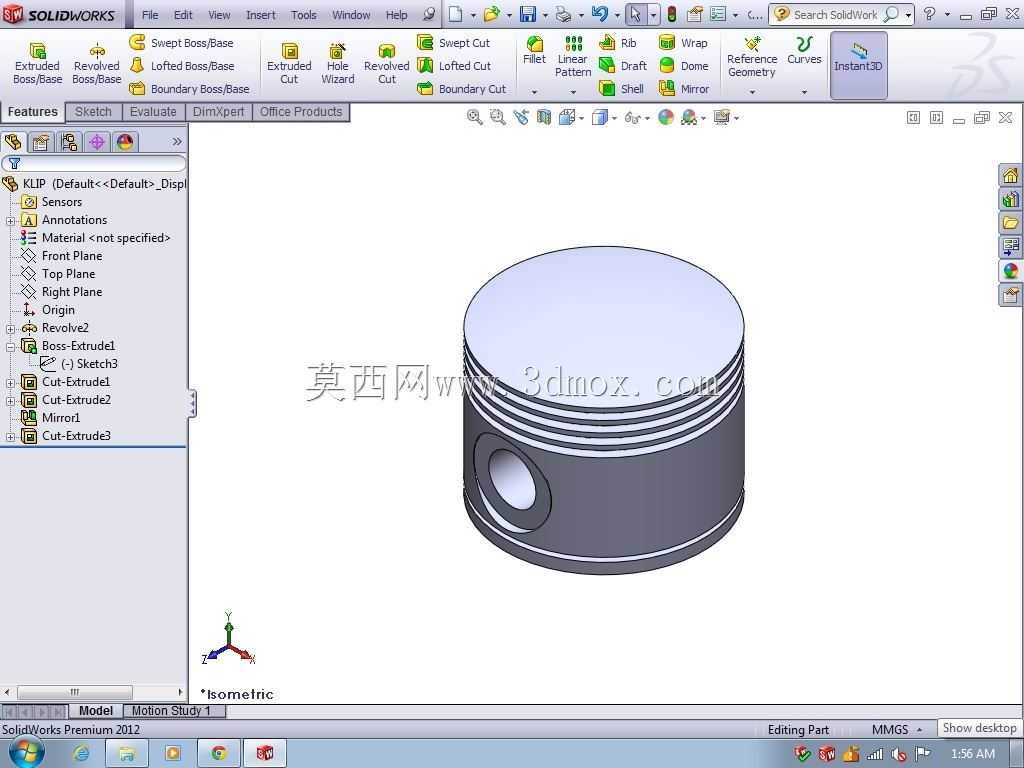

　　径向发动机活塞klip是航空星型发动机、小型径向动力装置中承担往复做功的核心运动部件，整体采用圆柱主体加半球形顶部的经典活塞构型，侧壁预留活塞销横向安装通孔，上部外壁加工多道环形环槽，用于嵌入气环与油环，实现燃烧室密封、机油控油与热量传导。

　　从实际装机场景来看，这类活塞广泛应用于轻型通航飞机星型发动机、小型航模径向动力机组、老式航空发动机修复复刻项目中，工作时在气缸套内沿缸壁做高速往复直线运动，顶部直接承接燃料燃烧产生的高压燃气推力，通过活塞销将作用力传递给连杆，再驱动曲轴旋转输出扭矩。半球形顶部的设计，一方面适配径向发动机紧凑的半球形燃烧室造型，引导燃气涡流充分混合，提升燃烧效率；另一方面圆弧顶面可均匀分散燃烧爆发压力，避免直角位置出现应力集中，提升活塞在高温高压工况下的结构寿命。

　　结构设计层面，活塞侧壁的环槽排布经过受力校核：靠近顶面的几道环槽安装气环，阻断燃烧室高温高压燃气向下窜入曲轴箱；下方环槽安装油环，刮除缸壁多余润滑油，既防止机油窜入燃烧室参与燃烧形成积碳，又能在缸壁留存均匀油膜，降低活塞往复运动的摩擦损耗。侧壁横向贯通的销孔用于装配活塞销，销孔两端做倒角处理，避免装配时刮伤活塞销外圆，同时预留卡环安装位，限制活塞销轴向窜动，防止销体脱出刮蹭气缸内壁。活塞外圆柱面与气缸套之间预留合理的配合间隙，既补偿活塞工作时受热膨胀的形变量，避免高温下活塞卡滞在缸内，又不会因间隙过大导致密封失效、出现敲缸异响。

　　安装边界方面，该活塞的外径需与对应气缸套内孔尺寸严格匹配，活塞总高度决定了活塞在上止点、下止点位置的运动行程边界，销孔的中心高度直接关联连杆小头的安装位置与发动机压缩比参数；环槽的宽度、深度尺寸需匹配对应规格的活塞环，保证环体在槽内可自由浮动又不会出现过大旷量。建模过程中需重点保证活塞外圆的圆柱度、销孔与活塞轴线的垂直度、环槽侧壁的平面度，这些形位公差直接决定装机后活塞的运动平顺性：若销孔与轴线垂直度超差，活塞往复时会出现偏磨，局部缸壁磨损加剧，很快出现漏气、烧机油故障；若环槽平面度不足，活塞环无法紧密贴合槽面，密封性能大幅下降，发动机功率会出现明显衰减。

　　不同于普通直列发动机活塞，径向发动机的活塞围绕曲轴中心呈圆周排布，单缸活塞的受力方向沿气缸径向指向曲轴，活塞侧面的侧向力分布规律与直列机型存在差异，因此裙部的型线设计做了针对性优化，裙部外圆采用微变椭圆造型，在活塞受热膨胀时裙部均匀贴合缸壁，避免单侧受压出现拉伤。活塞整体材质选用轻量化铝合金，在保证结构强度的前提下降低往复运动质量，减小曲轴连杆机构的惯性载荷，让发动机在高转速工况下运转更平稳。在做三维结构校验时，还需同步模拟活塞运动到上止点时，顶面与气缸盖气门的避让间隙，以及活塞下行到下止点时，裙部不会与曲轴箱内部运动部件发生干涉，所有装配边界都需预留足够安全余量，保障动力装置全工况运行可靠性。
