铝合金焊接结构压力容器三维设计

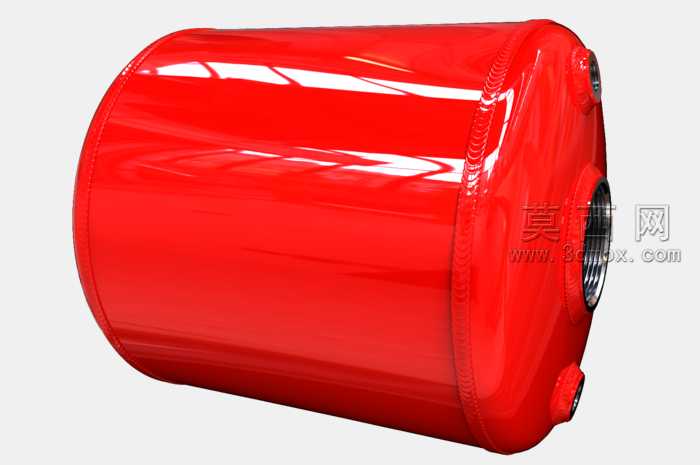

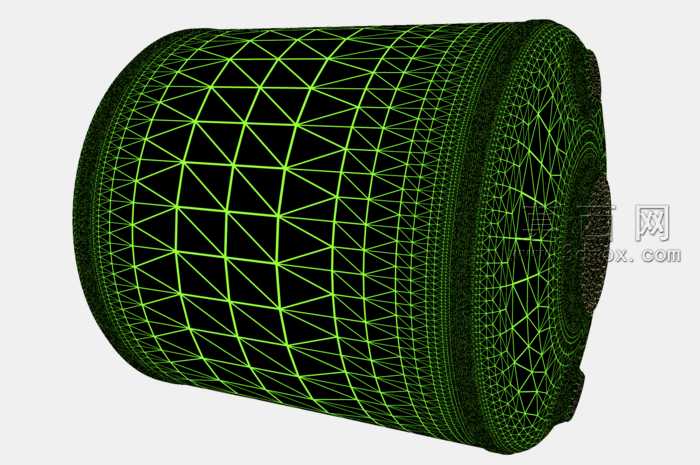

本作品为铝合金焊接结构压力容器的三维建模设计，整体采用卧式圆柱罐体构型，建模阶段严格遵循压力容器结构设计规范，先通过草图绘制罐体的截面轮廓与轴向长度参数，利用旋转特征生成罐体的主体基础结构，再分别创建两端的焊接封头结构，封头与筒体衔接处做了贴合焊接工艺的坡口结构预留，保证后续虚拟装配与实际加工的工艺一致性。罐体上的各个接口采用独立建模后装配的方式完成，分别设置了不同口径的进出介质接口、检测接口，接口处的螺纹结构采用螺旋扫描特征精准生成，还原了实际管件连接的密封结构细节。材质设计上选用铝合金作为主体材质，渲染阶段为罐体表面赋予高光亮面的红色涂层材质，调整了材质的反射率、粗糙度参数，模拟工业设备外表面的烤漆质感，焊接接缝处单独做了材质区分，还原焊接区域的纹理特征，同时通过环境光的布光设置，突出罐体曲面的光影过渡效果，清晰展现罐体的轮廓结构与焊接位置的细节。结构设计上充分考量焊接压力容器的受力特性，筒体壁厚参数经过合理设定，封头采用承压性能优异的弧面结构，各个接口的位置排布兼顾实际使用中的管路连接便利性与罐体整体受力均匀性，避免应力集中的结构设计问题。建模过程中对各个焊接连接部位做了结构校验，确保焊缝位置的结构贴合实际焊接加工的工艺要求，既保证罐体整体的结构强度符合承压使用需求，也让整体结构具备良好的加工可行性，整体模型结构完整，细节还原度高，可用于压力容器相关的结构展示、工艺参考以及教学演示场景。
