Jetson边缘计算终端防护外壳结构

　　这套壳体结构面向嵌入式边缘计算部署场景设计，核心承载对象为Jetson系列算力模组，常见落地工况包含工业产线视觉检测工位、移动机器人车载控制单元、户外智能摄像头后端、小型AI推理网关以及实验室快速原型验证平台。这类部署环境往往不像标准机房那样具备规整机柜与恒温条件，算力板卡直接裸露时，一方面容易在设备搬运、线束拉扯、日常运维过程中遭遇磕碰，板载接口、贴片元件与散热鳍片都属于受力脆弱部位；另一方面车间粉尘、凝露、金属碎屑飘落至板卡表面，会引发引脚短路、散热通道堵塞等隐性故障，外壳的首要作用就是在不遮挡核心接口的前提下，为板卡建立物理防护边界。

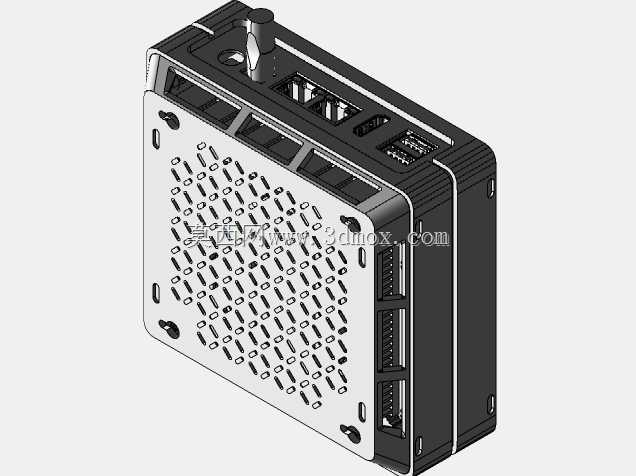

　　从结构布局来看，壳体采用上下扣合的分体式框架，侧壁预留了所有对外交互接口的对位开孔：多组USB接口、以太网口、显示输出接口以及电源输入端口均在侧面对应位置开出精准避让窗口，装配后无需拆解壳体即可完成全部外设插拔，运维人员在现场更换摄像头、网线或者调试串口时，不需要反复拆卸紧固件，大幅降低现场维护的操作时长。顶面与底面的大面积区域采用阵列式长条通风孔布局，开孔走向顺着板卡主芯片的自然散热气流方向排布，既保证壳体内部热空气可以快速对流排出，又通过连续的实体筋位维持板材整体刚性，避免大面积开孔后面板发生翘曲。开孔边缘做了折边强化处理，钣金折弯后的折边同时充当内部板卡的限位导轨，核心板装入后四周被折边约束，不会在壳体内出现横向窜动。

　　安装边界的设计充分考虑了嵌入式部署的多样化固定需求，壳体底面的四个角位预留了沉头安装孔位，既可以配合铜柱将Jetson板卡锁附在壳体内部的支撑柱上，实现板卡与外壳的刚性连接，也可以从外壳外侧穿入螺丝，将整台计算终端固定在设备机柜内壁、移动机器人底盘上层支架或者工业设备的控制仓安装面上。壳体的整体外轮廓尺寸严格贴合板卡的外接边界，接口向外伸出的位置仅预留插拔所需的最小操作空间，没有多余的冗余体积，在AGV、小型巡检机器人这类对安装空间重量极度敏感的场景中，紧凑的外形可以大幅节省舱内占用空间，同时控制整机附加重量。顶面预留的天线安装位对应板卡的无线通信模块，天线接头可以直接从开孔处伸出壳体外部，避免金属壳体屏蔽无线信号，适配需要走WiFi或者蓝牙通信的无布线部署场景。

　　设计过程中需要重点平衡几对矛盾：首先是防护等级与散热效率的平衡，若完全采用密封壳体，虽然可以阻挡粉尘，但Jetson模组在满负载运行AI推理任务时主芯片功耗较高，封闭腔体内热量堆积会触发芯片降频，直接导致视觉算法帧率下跌，因此采用通风孔阵列的半开放结构，在满足一般工业室内工况防护需求的同时，保证对流散热路径通畅；其次是结构强度与轻量化的平衡，壳体板材厚度选取兼顾抗形变能力与整体重量，侧壁的加强筋沿着接口开孔的间隙布置，不会在插头插拔受力时出现侧壁变形；最后是装配效率与维护便利性的平衡，上下壳体采用少量紧固件即可完成锁合，内部板卡的定位柱与壳体一体成型，装配时不需要额外治具对位，手工即可完成整机组装，小批量项目落地时可以显著缩短装配工时。壳体边角位置全部做了圆角过渡，避免尖锐锐边在布线操作时割伤线束绝缘层，外露的接口开孔边缘公差控制在合理范围，既不会因为开孔过小干涉插头插入，也不会因为间隙过大导致粉尘从侧边大量灌入。针对车载振动工况，壳体内侧对应板卡安装孔的位置设计了减震垫安装槽，可以选配硅胶减震垫吸收移动场景下的持续振动，避免板卡焊点长期受交变应力出现脱焊风险。
