技嘉AORUS X570i迷你ITX主板精细结构

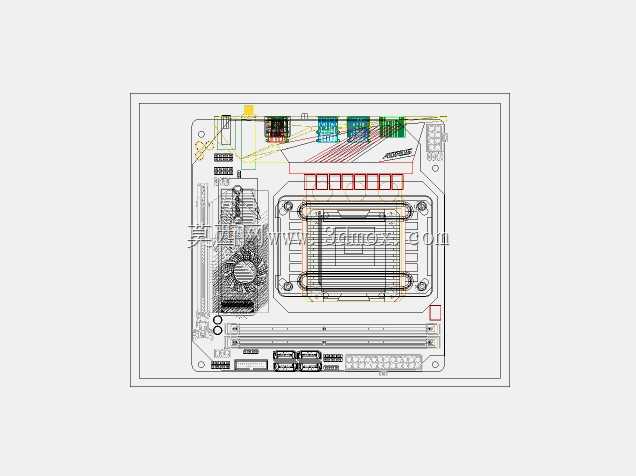

　　这块板卡三维结构围绕Mini-ITX紧凑平台展开，核心目标是把AM4插槽、X570芯片组、DDR4内存槽、M.2高速存储位、供电模块和后置I/O接口压缩在170mm×170mm的方形边界内，同时保留旗舰级外观装甲与散热路径。建模时先以PCB基板为装配基准，确定四个角安装孔、板厚、边缘禁布区和接口开孔位置，再逐层叠加插槽、电容、电感、接插件与散热件，避免后期整机干涉。

　　实际使用场景集中在小尺寸高性能主机、便携工作站、水冷展示机和紧凑型游戏平台。由于板幅远小于ATX主板，机箱选型时必须核对CPU散热器限高、独显长度、电源规格和风道走向。主板正面靠近I/O一侧布置CPU插槽与供电区域，内存槽沿长边排布，PCIe x16插槽贴近板边，M.2安装位则需要兼顾散热装甲覆盖和拆装空间。这些位置关系在三维里不能只看平面坐标，还要检查上方高度，尤其是内存马甲、CPU冷头、供电散热片和机箱风扇之间的净空。

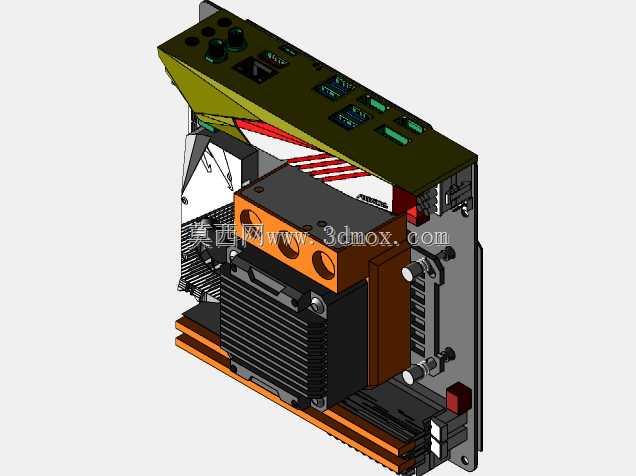

　　X570芯片组本身支持PCIe 4.0通道，板上M.2插槽与高速显卡槽的通道走向会影响布线层设计，也决定了散热片不能随意遮挡。模型中芯片组区域采用大面积黑色鳍片与橙色装饰装甲组合，鳍片间距、基座厚度和固定点都按实物比例还原。供电部分的电感、电容和MOS管区域被装甲覆盖，外观上形成连续的视觉模块；从工程角度看，装甲不仅承担装饰作用，也需要与发热器件保持导热接触或至少形成合理对流空间，不能在封闭机箱内变成蓄热块。

　　CPU插槽周围的安装边界尤其关键。AM4扣具、背板、水冷头固定孔和内存槽距离较近，若散热器体积过大，容易压住内存马甲或干涉主板供电线。建模时保留了插槽锁扣、针脚座轮廓、周边电容高度和冷头安装区域，可用于检查风冷塔体偏移方向、水冷管走线以及顶部风扇位置。对于ITX机箱，CPU供电线通常从板边狭窄空间穿过，因此接口附近的插头高度、线缆弯折半径也应在装配阶段提前验证。

　　内存槽与PCIe插槽采用细长件表达，卡扣、端子、加强金属外壳和插槽端部限位结构均有体现。显卡安装时，PCIe挡板位置、插槽末端承托和机箱显卡支架需要共同受力；若使用三槽厚显卡，还要确认它与主板M.2散热片、芯片组风扇或下置电源之间的间隙。M.2固态位于装甲下方时，螺钉柱高度、铜柱位置和散热垫压缩量都影响装配，过厚的散热垫会让装甲翘起，过薄则降低导热效果。

　　后置I/O区域包含网络、音频、USB和显示输出等接口，接口外形与开孔位置决定了机箱挡板匹配度。Mini-ITX平台对线缆管理非常敏感，前置USB、音频、开关线和风扇线在狭小腔内容易与散热器摩擦，因此板上插针的方位、丝印位置和插头尺寸都应纳入布局检查。SATA接口若侧向布置，需要避免被电源线或硬盘架挡住；若采用直立接口，则要关注插头与机箱底板的距离。

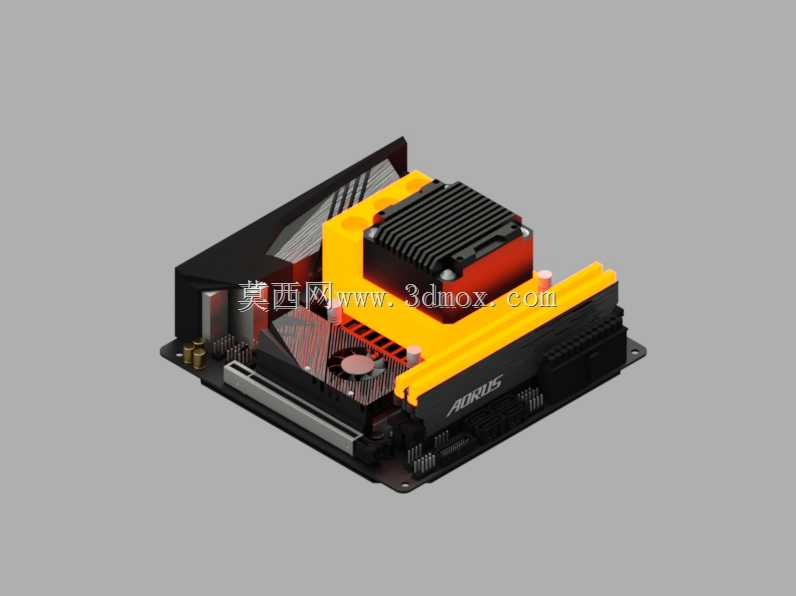

　　外观上，黑橙配色和AORUS标识强化了高端硬件识别度，装甲折线从供电区延伸至M.2区域，使小板在有限面积上仍有层次。工程建模不能只追求外观，装甲下方的器件高度、固定柱、卡扣和装配顺序都要还原。实际维修时，先拆显卡和内存，再取下M.2散热片，最后处理CPU冷却器，能够减少对板上微小元件的碰擦风险。该结构可用于主机布局评审、散热器兼容性检查、板卡展示动画以及小型机箱开发阶段的干涉验证。
