高精度游标卡尺测量工具结构设计

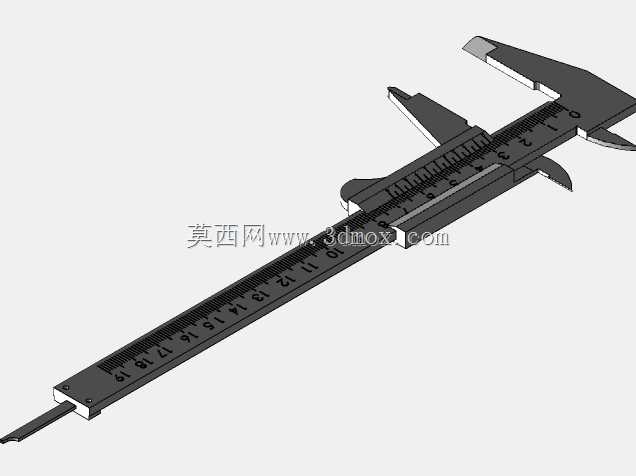

　　游标卡尺作为机械加工现场使用频率最高的通用长度测量器具，其三维结构建模需要完整还原主尺、游标尺、内外测量爪、深度尺杆、锁紧螺钉等全部功能部件，不能仅做外观曲面示意。从结构设计角度拆解，主尺本体采用长条矩形截面型材形态，尺身正面加工有均匀分布的公制毫米刻度线，刻度起始端与固定量爪基准面严格对齐，主尺尾部延伸出深度测量杆的导向滑槽，滑槽内壁与深度杆采用小间隙滑动配合，保证深度杆伸缩过程无卡滞、无径向晃动。

　　活动游标尺套装在主尺外部，尺框内腔与主尺两侧面、上下端面均预留合理滑动间隙，间隙量控制在0.02-0.05mm区间，既保证尺框可沿主尺全长顺畅推移，又避免配合间隙过大导致测量时量爪偏摆引入读数误差。游标尺正面加工有对应分度的游标刻度，常规0.02mm分度值的游标卡尺将49mm主尺长度等分为50格游标刻度，建模时需要严格对齐刻度间距的尺寸比例，还原真实量具的刻度标识逻辑。

　　测量爪部分分为固定在主尺端部的下外测量爪、上内测量爪，以及固定在活动尺框上的活动量爪；外测量爪用于测量工件外径、长宽厚等外部尺寸，量爪测量面经过淬硬磨削处理，平面度、两测量面贴合间隙都有严格公差要求，两爪闭合时测量面应完全贴合无可见缝隙；内测量爪为刀口形态，用于测量工件内孔直径、沟槽宽度，刀口尖端做微小倒角避免划伤工件内表面，同时防止尖端磕碰崩损。深度测量杆从主尺尾端伸出，杆体端面与尺框尾端面保持平齐，当尺框推至主尺零位时深度杆端面与主尺尾端面齐平，测量孔深、台阶高度时将主尺尾端面贴合工件基准面，拉出尺框后深度杆抵靠被测底面，即可直接读取深度尺寸。

　　锁紧机构布置在活动尺框上方，采用滚花锁紧螺钉结构，拧紧螺钉后可将尺框相对于主尺完全锁死，测量完成后锁定尺寸再取下卡尺读数，避免移动过程中尺框滑移造成读数偏差；螺钉头部加工网纹滚花，徒手即可施加足够锁紧力矩，无需借助扳手。尺框侧面还设置有微调弹簧片结构，部分带微动装置的卡尺会增设微调滚轮，推动尺框靠近工件后通过微调滚轮微量推进量爪，让测量面刚好贴合工件表面，控制测量力大小，避免用力过大使量爪弹性变形影响测量精度。

　　从实际应用场景来看，这类量具覆盖普通机加工车间零件首件检测、五金工件尺寸抽检、装配现场配作尺寸核对、实训教学测量演示等场景，测量范围常见0-150mm、0-200mm、0-300mm几种规格，以0-150mm规格为例，主尺总长度约230mm左右，尺框外形宽度约15mm，量爪最大张开距离对应150mm测量行程，内测量爪有效测量长度约40mm，深度杆可伸出最大长度对应150mm深度测量范围。建模过程中各运动部件的装配关系需要完全按照实际装配逻辑约束：主尺为固定基准件，尺框与主尺建立滑动配合约束，锁紧螺钉与尺框螺纹孔建立螺纹配合，深度杆与尺框尾部固定连接、随尺框同步沿主尺滑槽移动，所有刻度特征可以通过阵列特征快速生成，保证刻度间距均匀一致。

　　外形细节上，量爪棱边全部做微小倒钝处理，避免锐边割手；主尺端部、尺框外露边角都做R0.5-R1mm小圆角，符合五金工具的人机工程设计；整体零件拆分清晰，没有多余的冗余特征，各部件壁厚均匀，主尺截面厚度约3mm，尺框壁厚约2-4mm，既保证结构刚性，握持使用时不易变形，又控制整体重量，长时间手持测量不会产生明显负重感。建模时还需要还原各部件的相对位置关系：零位状态下活动量爪与固定量爪测量面完全贴合，游标零刻度线与主尺零刻度线精准对齐，深度杆端面与主尺尾端齐平，所有运动部件在全行程移动过程中不存在干涉碰撞，完整复现真实游标卡尺的全部机械动作逻辑，可用于量具结构演示、工装设计参考、测量教学动画制作等场景。
