高保真胆机音频输出变压器结构

　　该结构面向高保真电子管放大器中的音频输出级，主要承担电子管高阻抗输出与扬声器低阻抗回路之间的阻抗匹配，同时把功率级经放大后的音频信号耦合至负载端。胆机输出变压器不同于普通工频电源变压器，其工作频带覆盖低频到高频的音频范围，设计时需要兼顾初级电感、漏感、分布电容、直流偏磁和铁芯饱和等因素，因此在外形、固定方式和内部绕组布置上都有明显的音频器件特征。

　　从整机布置看，这类变压器通常安装在电子管功放底盘上方或靠近功率管的位置。初级侧连接推挽或单端功率管屏极回路，次级侧根据扬声器阻抗引出不同抽头。实际设备中，它不仅是能量传递元件，也直接影响放大器的频响、相位、失真和阻尼特性。低频段需要足够大的初级电感来保证信号跌落受控，高频段则要求漏感和绕组间电容尽量小，因此建模时不能只把它当作一个简单方块，而应保留安装脚位、出线空间、外壳台阶以及与底盘之间的安全距离。

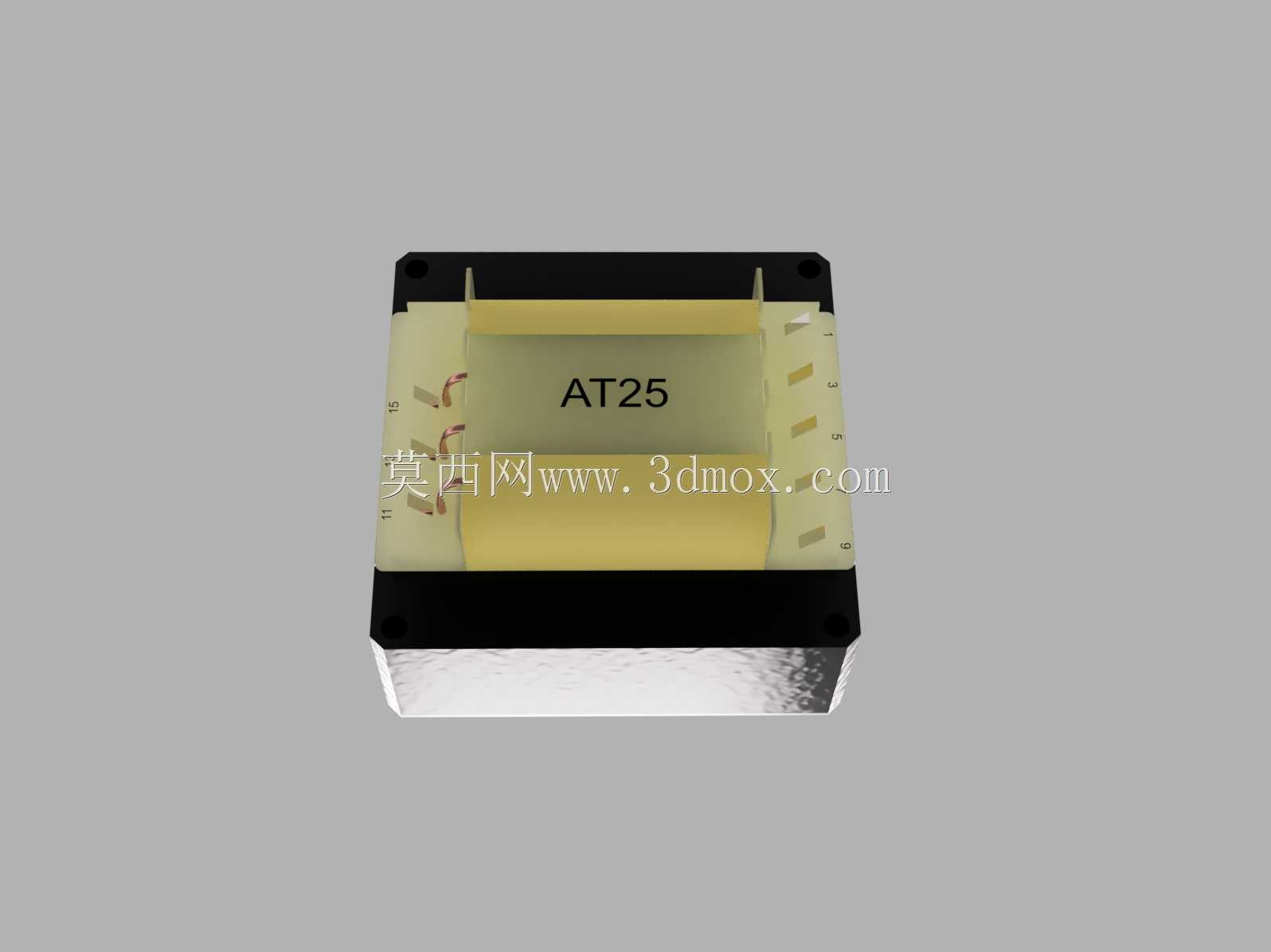

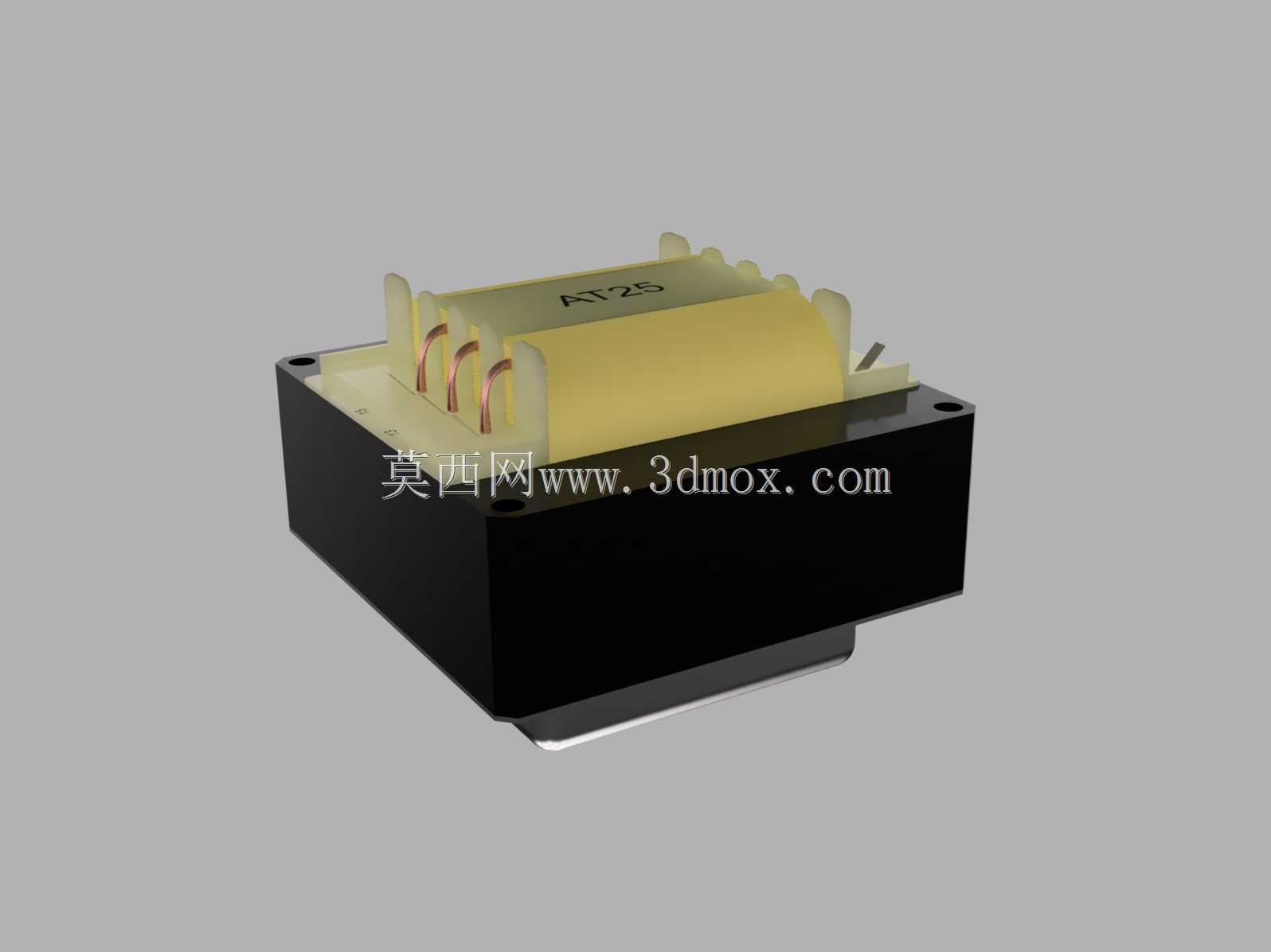

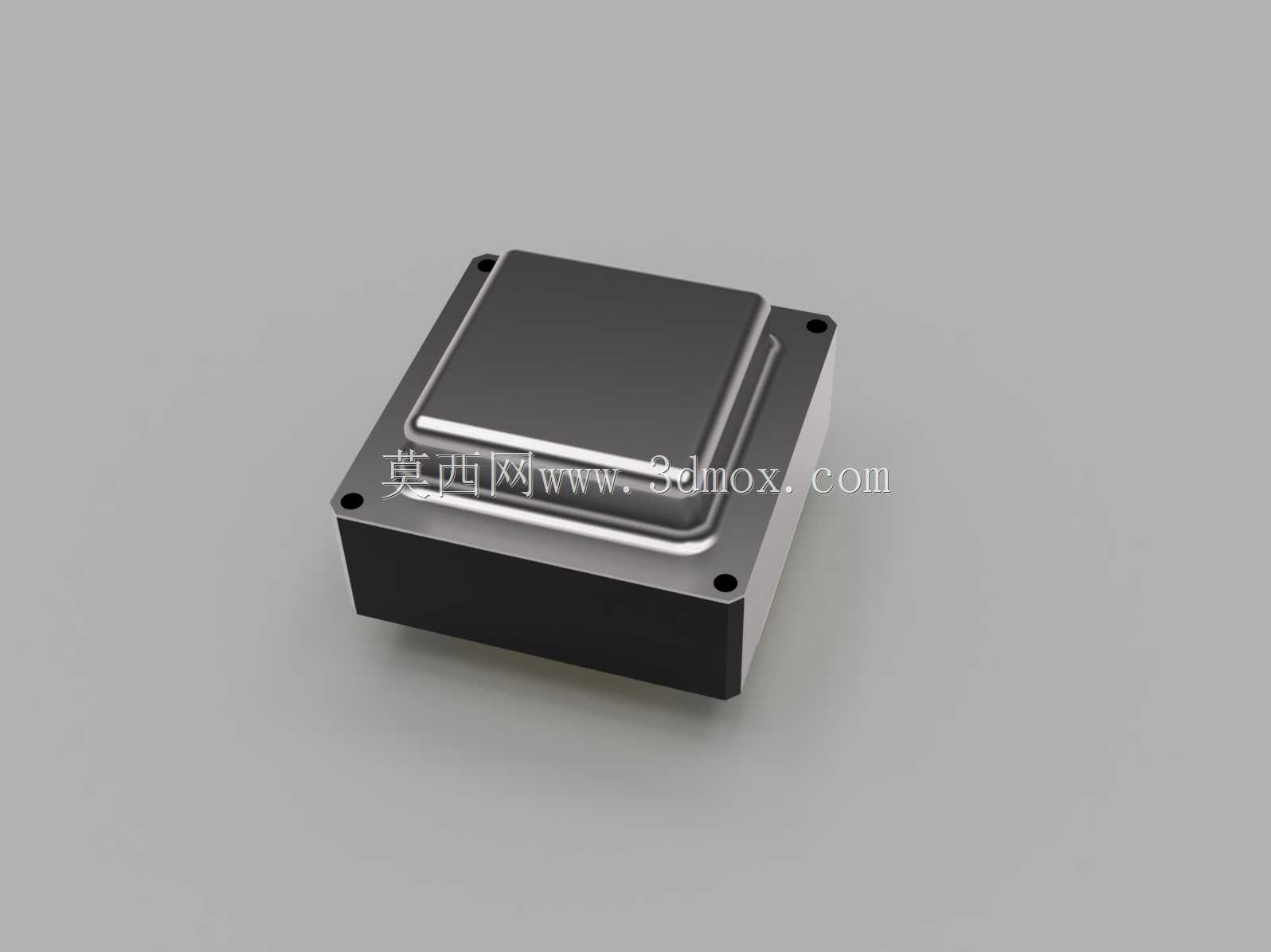

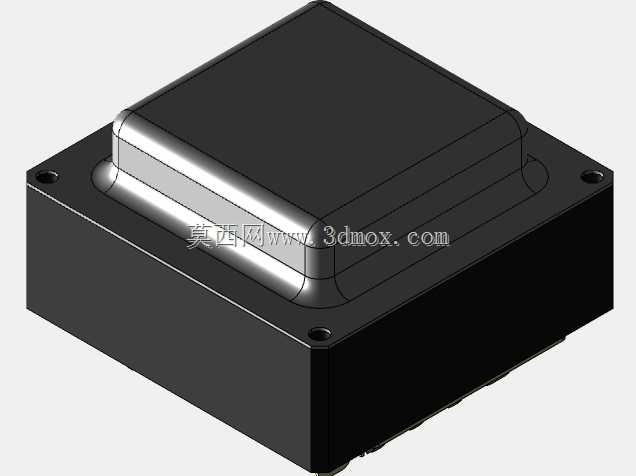

　　模型外形采用近似方形的封闭式结构，主体由下部黑色基座和上部金属盖板组成。下部基座承担绕组、铁芯和灌封材料的容纳功能，侧壁较厚，四角设置带孔安装凸台，便于通过螺钉固定在功放金属底盘上。上部盖板面积略小于基座外缘，形成阶梯式搭接边界，既可以增强壳体刚性，也能为盖板压合、灌封密封和外观装配提供定位面。盖板表面平整，边缘带有折边或凸台，适合在整机中作为外露器件呈现。

　　安装边界方面，四个固定孔分布在基座四角外侧，孔位围绕主体对称布置。进行机箱布局时，需要在孔位周围预留螺丝刀或套筒操作空间，同时在变压器底部与底盘之间考虑绝缘垫、接地片和走线间隙。由于胆机工作时功率管和变压器均会发热，变压器不宜紧贴电解电容、信号线接插件或塑料件；其周围应保留自然散热通道，避免热量在封闭机箱内积聚。若用于推挽功放，变压器还应尽量远离输入级和前级放大板，以降低磁场耦合引起的交流声。

　　结构设计上，外壳并非单纯装饰件。音频输出变压器内部通常包含铁芯骨架、多层绕组、绝缘纸、屏蔽层和浸渍灌封材料。外部金属壳可以提供机械保护，并在接地处理后辅助抑制外界电磁干扰。基座四角的凸台把主体抬离安装面，使螺钉受力区域与绕组腔体分开，避免装配压力直接传递到铁芯或线圈。盖板与基座之间的台阶结构有利于控制装配间隙，也便于在工程图中表达贴合面、止口和密封区域。

　　从三维建模角度看，该类零件适合按照实际装配关系拆分为基座、盖板、安装孔位、内部绕组包络和铁芯包络等几何区域。即使外观模型不展开全部绕组细节，也应通过内部占位体保留线圈和铁芯的空间尺度，用于检查整机干涉、接线距离和重心位置。外壳圆角、凸台厚度、孔边距和盖板折边高度需要统一考虑：圆角过小会增加钣金或压铸加工难度，孔边距不足则可能导致安装时开裂或螺钉座强度不够。

　　在工程应用中，输出变压器的尺寸还与功率等级、铁芯截面积和绕组匝数相关。功率越大，铁芯窗口和绕组体积通常越大，外壳也需要更高的结构强度和散热表面。该模型呈现的方正紧凑形态适合中小功率桌面式胆机、耳机放大器后级或高保真音频实验平台。其安装面规则、外形对称，便于在机箱布局中与电源变压器、滤波电容、电子管座和输出接线端子形成稳定的空间关系。

　　建模时应重点核对安装孔的中心距、孔径、凸台高度、壳体总高、盖板外轮廓和底部避让区。接线方向若在实际产品中位于底面或侧面，还需在底盘上预留出线孔或焊接端子空间。对于结构工程师而言，这个模型的价值不在于复杂曲面，而在于准确表达音频变压器在胆机整机中的安装边界、外形包络和装配关系，使后续机箱开孔、器件排布、线束走向和电磁干扰控制都能在三维环境中提前验证。
