DN250规格双抱箍式管道支撑托架

在市政给排水、工业流体输送、暖通空调管路布设等场景中，大口径管道的支撑固定一直是管路布设环节里容易被忽略却直接影响系统运行稳定性的核心节点。DN250作为公称直径250毫米的常用大管径规格，单根充水管道的线荷载往往能达到每米数百公斤，若支撑结构设计不合理，轻则出现管路沉降偏移、法兰密封面渗漏，重则会引发管路变形撕裂、支吊架垮塌的安全事故，这类双抱箍式管道支撑托架就是针对该管径的定制化支撑解决方案。

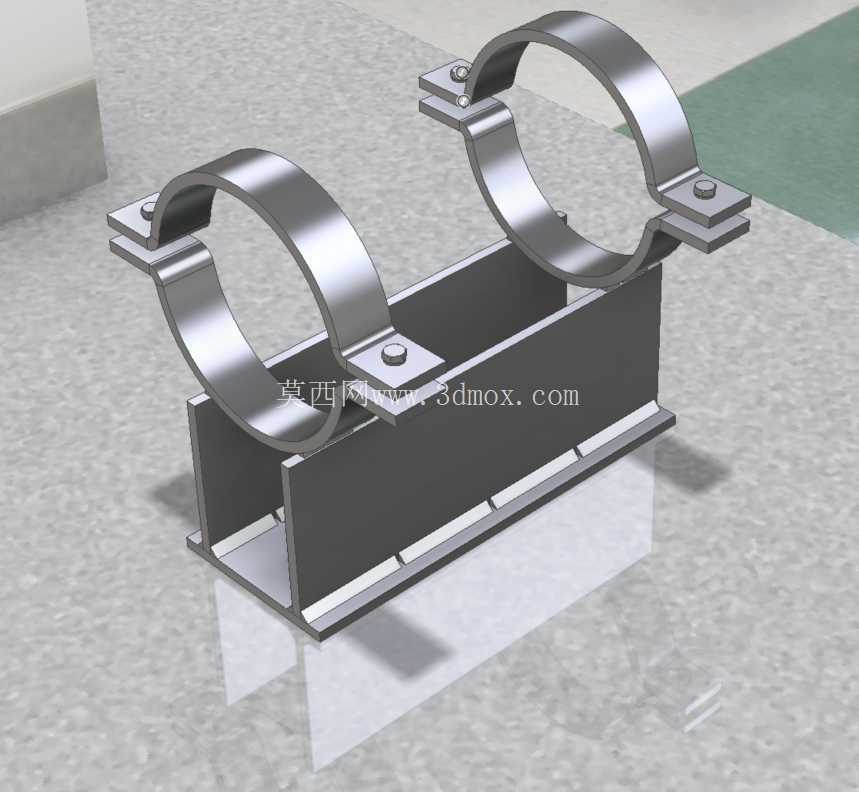

从结构功能来看，这款支撑件采用底部槽型承载座搭配两个对称半圆抱箍的组合形式，区别于传统单抱箍支撑容易出现的管道周向转动、轴向窜动问题，双抱箍的设计可以在管道轴向形成两个固定约束点，有效抵消管路运行过程中因热胀冷缩产生的轴向推力，以及流体脉动带来的径向振动。底部的槽型承载座采用折弯成型的槽钢结构，两侧立边直接承接抱箍的安装载荷，底部的平直安装面可以和预埋钢板、结构梁面实现完全贴合，避免局部应力集中导致的支撑座变形。抱箍和承载座之间采用螺栓紧固连接，安装时可以先将下半片抱箍预固定在承载座上，待管道吊装就位后再扣合上半片抱箍，穿入螺栓逐步对称拧紧，相比焊接式固定支架，这种装配式结构不需要现场动火作业，在防爆厂区、高空管廊等动火受限的作业场景里适配性更强。

设计思路上，这款支撑件充分考虑了现场安装的误差容错空间，抱箍的连接耳板上预留的螺栓孔采用长圆孔设计，可以适配一定范围内的管道外径偏差，毕竟不同标准的DN250管道，比如无缝钢管、螺旋焊管、PE管的实际外径存在几毫米到十几毫米的差值，长圆孔的设计可以避免现场安装时出现孔位对不上需要重新打孔的问题。承载座的高度设计也充分考虑了管道保温层的安装空间，抱箍最低点和安装基面之间预留了足够的间隙，后续做管道岩棉保温、聚氨酯发泡保温的时候，保温层可以完整包裹管道外壁，不会因为支撑件的干涉出现保温断层，减少管路冷桥、热桥带来的能量损耗。

从安装边界尺寸来看，这款支撑件适配的管道公称直径为250毫米，两个抱箍的中心间距经过力学计算优化，既不会因为间距过小导致支撑点过于集中增加局部载荷，也不会因为间距过大导致管道在两个抱箍之间出现挠曲变形。承载座的底板宽度和长度匹配常规管廊支架的横梁宽度，安装时可以采用焊接固定或者抱卡横梁的方式固定，不需要额外定制过渡连接件。抱箍的紧固螺栓规格匹配该管径下的紧固力矩要求，拧紧后抱箍和管道外壁的接触压强均匀分布，不会出现局部压应力过大损伤管道防腐层的问题，对于有防腐衬里的管道，还可以在抱箍内壁加装橡胶垫层，进一步缓冲振动、保护衬里层。

在实际应用中，这类支撑托架既可以用作固定支架，通过在承载座和管道之间加装定位挡块限制管道的轴向位移，也可以松开抱箍螺栓用作滑动支架，适配管路的热位移补偿需求，一套结构可以通过现场安装调整实现不同的支撑功能，减少了管路设计时的零部件种类，降低备件储备的品类压力。和传统的焊接式管托相比，这种装配式的支撑件所有部件都可以在工厂预制完成，现场只需要螺栓紧固作业，安装效率能提升三倍以上，而且后期管路维护更换的时候，可以直接拆卸抱箍移走管道，不需要切割破坏原有支撑结构，大幅降低后期运维的改造成本。针对户外使用场景，这款支撑件的所有金属部件都可以采用热浸镀锌处理，或者按照管路系统的防腐要求做喷漆、喷塑处理，适应化工园区、沿海高湿高盐雾等不同腐蚀环境的使用需求，抱箍的圆弧面采用冲压成型工艺，弧度和管道外壁完全贴合，紧固后受力均匀，不会出现局部应力集中导致的抱箍断裂、管道变形问题。
