方管焊接定位直角靠挡工装

　　在钢结构件、机架底座、方管框架的小批量组对现场，最耗时的往往不是焊接本身，而是反复拉尺、找正、扶料和点焊前的角度确认。这个直角靠挡结构就是围绕方管类工件快速定位而展开的：把两根待焊方管或矩形管推到互相垂直的两个基准面上，依靠挡块限制管材外侧面，焊工即可腾出手进行点固，减少一人扶料、一人测量的配合环节。

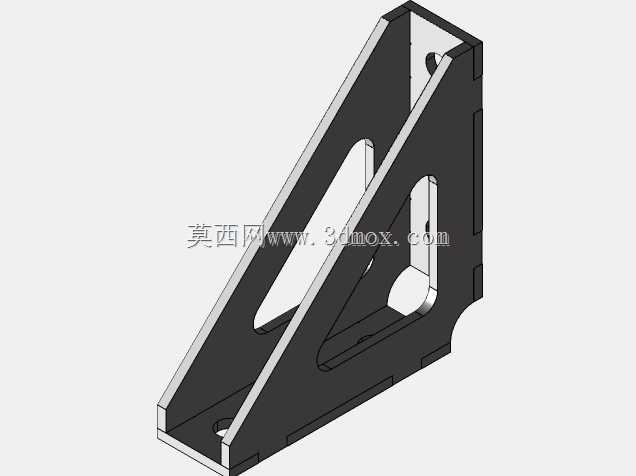

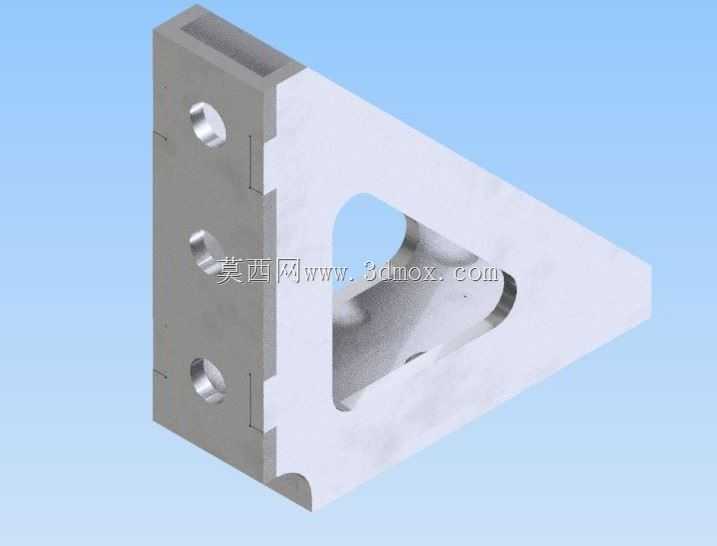

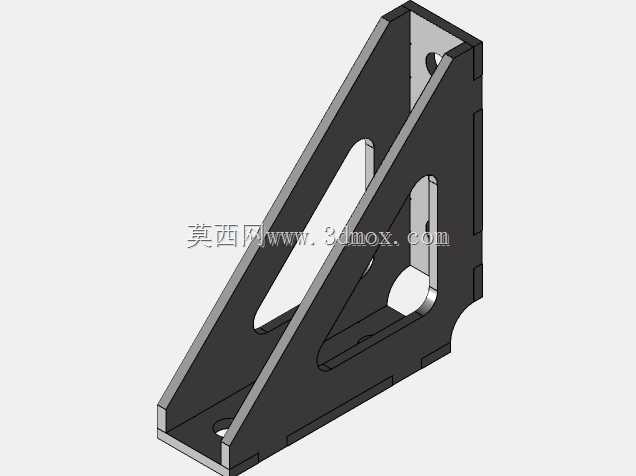

　　从结构形态看，主体采用两块互相垂直的立板构成L形基准，外侧再以斜向加强板连接，形成稳定的三角承力区。竖直方向的长立板承担方管端面或侧面的贴靠基准，水平底板承担工件放置与侧向限位，斜撑则把焊接时的推靠力、敲击校正力传递到底部，避免单薄立板在频繁使用后外张变形。立板上开设的长形减重孔并非单纯为了好看：工装需要在工位间移动、翻转和清理焊渣，开孔可以降低自重，也便于手持搬运；孔边保留足够实体宽度，保证基准面附近的刚性。

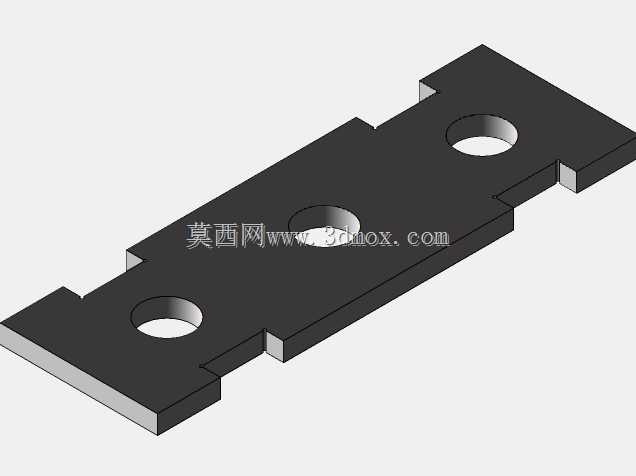

　　设计这类工装时，基准面的平面度和垂直度是第一位的。两块定位板的内侧接触面应尽量减少焊缝凸起对工件贴合的干扰，若采用焊接成型，加工思路通常是先粗拼、焊接后去应力，再对定位面进行铣削或磨削修正，否则现场使用中会出现方管靠不实、间隙集中在一端的问题。底板边缘的缺口和孔位可用于固定到焊接平台、铸铁平板或专用工作台上，也可配合快速夹钳、磁力座、压板使用，使工装本身在承受工件推挤时不发生位移。

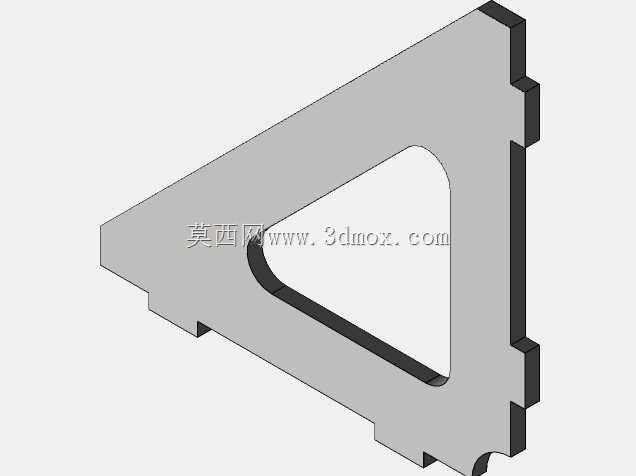

　　斜撑板上设置的圆孔和异形槽，兼顾了吊装、握持与清理需求。焊接车间内飞溅多、氧化皮多，封闭深腔容易积存焊渣和打磨碎屑，开放式三角结构更便于敲渣和清扫。立板外侧的分段台阶可以作为不同规格方管的辅助靠位，也能在工件略偏离基准时提供视觉判断边界；但真正决定组对精度的仍是内侧两条相交基准棱线，装配时应重点控制该处的直角误差。

　　从安装边界考虑，该工装适合放置在平整的焊接工作台面上使用。底部需要有足够的支撑面积，若台面为多孔柔性平台，可通过底板孔位穿装压板或定位销；若在普通钢板平台上使用，也可采用点焊临时固定、磁座吸附或侧边加挡块的方式。工件长度不宜完全由工装承担，长方管组对时应在远端增加支架或可调支撑，防止管材因自重下垂，使靠近靠挡处看似垂直、整体却产生扭转。

　　实际用途集中在框架类构件的预点焊：例如设备机架的立柱与横梁、防护栏框架、方管支座、机箱底架等。操作时先将一根方管贴紧水平基准面，再将另一根方管贴紧竖直基准面，两根管材的外角或内角由L形挡块确定，随后在接缝处点固。点固后不必立即拆卸，可利用工装保持角度直至焊缝冷却收缩基本稳定；对于变形敏感的薄壁方管，还应采用对称点焊、分段焊的方式，降低角变形。

　　结构设计上没有复杂运动机构，优势在于耐用、直观、维护成本低。需要注意的是基准面硬度和耐磨性，频繁拖擦方管会使棱边逐渐磨圆，批量生产场合可在定位面上加装可更换淬硬挡条，磨损后只更换挡条而不报废整体。受力方向也应明确：工装主要承受工件贴靠和轻度推压，不适合作为大力夹紧或矫正重型型钢的受力点；若需要强制校正弯曲管材，应配合千斤顶、螺旋夹钳或专用矫正设备。

　　三维建模时，应把内侧定位面、底板安装孔、加强板焊缝空间和减重孔边缘距离作为重点表达。立板厚度、斜撑宽度和底板翻边尺寸需要根据常用方管规格估算：工件越大、推靠力越大，板厚和筋板高度越要增加；若只服务于小型薄壁管，过重的工装反而会降低搬运便利性。整体外形呈高三角形，高度方向用于限制竖料，底部长度方向用于稳定横料，斜向轮廓既反映力流路径，也让操作者能从开放侧观察焊缝位置。

　　在生产线布局中，这类靠挡常与角度尺、定位挡销、快速夹钳和焊接变位机配合，形成简易组对工位。它不能替代完整的专用焊接夹具，却能在多品种、少批量的框架加工中显著减少找正时间。对结构工程师而言，建模重点不是堆砌特征，而是把基准、受力、安装、磨损补偿和现场操作空间同时考虑清楚，使工装从图纸落到车间后能够直接服务于方管直角组对。
