球面运动轨迹模拟教学演示装置

　　这套球面运动模拟装置的结构开发，最初是面向高校机械原理课堂、职业院校装配实训工位以及自动化机构预研小组的演示需求落地的。日常在讲解空间球面副运动规律、曲柄滑块在弧形导向面内的联动关系时，纯二维板书很难让学员快速理解构件之间的干涉边界、运动相位差，很多初学者在第一次做空间机构装配时，经常出现销轴对位偏差、运动副卡滞、转动行程预留不足的问题，这套实体演示结构刚好可以把抽象的运动轨迹转化为可直观观测的实体动作。

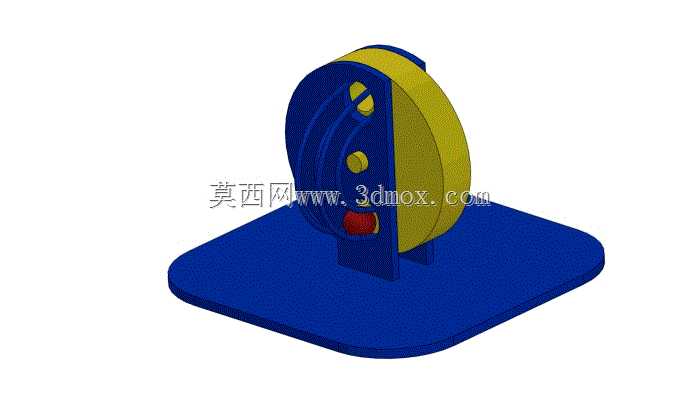

　　从整体安装边界来看，装置底部采用带圆角的方形承载底板，底板四个角做了钝化圆角处理，既避免实训搬运过程中锐边划伤，也保证放置在实训台、桌面展示架上时拥有足够的支撑跨度，底板长宽尺寸适配常规实训工位的摆放空间，整体重心落在底板几何中心区域，即使上部轮盘组件做整周摆动，整机也不会出现倾翻风险。底板上方垂直竖立两组平行的支撑立板，立板之间预留出刚好容纳弧形运动轮盘的间隙，间隙量比轮盘厚度大0.2到0.3毫米，既保证轮盘转动时不会和两侧立板发生摩擦剐蹭，也不会因为间隙过大导致轮盘出现轴向窜动，影响运动轨迹的演示精度。

　　核心运动构件为半剖式的轮盘组合体，其中一侧轮盘为深蓝色的弧形导向支座，支座表面沿圆弧轨迹加工出三个不同高度的限位销轴孔，孔位分别对应球面运动过程中三个典型相位的定位点：最上方孔位对应运动上止点，中间孔位对应行程中点，最下方孔位对应运动下止点，每个孔位都配置了醒目的黄色端盖，学员在外部可以直接通过端盖的位置变化，快速读取当前构件所处的运动相位。和蓝色导向轮盘贴合装配的是黄色的半圆盘配重构件，该构件的轮廓为标准半圆弧，外缘和导向轮盘的圆弧面保持同轴，装配后两者同步绕中心转轴转动，配重块的厚度经过合理分配，让轮盘组件在任意转动角度下都能保持接近静平衡的状态，手动拨动后可以顺畅停在行程内任意位置，不会出现自重快速下坠的问题。

　　在导向立板的最下方行程端点，设置了红色的缓冲限位块，当轮盘转动到下止点位置时，轮盘上的触发凸台会和缓冲块接触，既可以硬限位限制最大转动角度，也能通过缓冲材料吸收碰撞冲击，避免长期反复演示出现构件松动、销轴变形的问题。整套机构的动力输入可以搭配小型手摇柄或者微型减速电机，手动演示时不需要外接动力，讲师在课堂上可以随手拨动轮盘，边转动边讲解球面运动过程中各铰接点的坐标变化、速度矢量变化规律；接入电机后则可以连续运转，用来验证自动化生产线中类似弧形导向工位的运动逻辑，比如小型翻转上料机构、球面分拣工位的动作可行性。

　　设计过程中所有配合面都做了装配工艺优化：支撑立板和底板之间采用定位销加螺栓的双重固定方式，保证两块立板的平行度公差控制在0.1毫米以内；中心转轴和轮盘的配合采用过渡配合，转轴两端和立板的支撑孔之间加装简易轴套，长期反复转动也不会出现孔位磨损；所有外露构件的棱角都做了倒圆处理，完全适配教学场景下的频繁操作需求。这套结构除了教学演示之外，也可以作为小型自动化设备的弧形翻转工位原型，设计人员可以直接在该结构基础上调整轮盘半径、销轴孔位分布、限位块行程，衍生出适配不同工件尺寸的翻转工装，省去从零开始搭建空间运动机构的建模时间，在前期方案验证阶段可以快速完成运动干涉检查、行程校核、配重平衡计算，大幅降低新机构的试错成本。
