宽幅立式喷切绘图仪整机结构设计

　　这套宽幅立式绘图设备的三维结构，面向广告图文输出、工程图纸喷绘、服装CAD打版、车贴背胶裁切这类连续卷材加工场景搭建，整机采用落地双立柱支撑布局，核心承载框架从地面支脚一直延伸到顶部走纸横梁，没有额外外置工作台占用车间或门店的横向空间，设备进场排布时，只需要在机身左右两侧预留卷材上料、成品收料的操作空位，背部预留散热与走线间隙即可完成安装定位，不需要做额外的地基预埋或者台面找平工序。

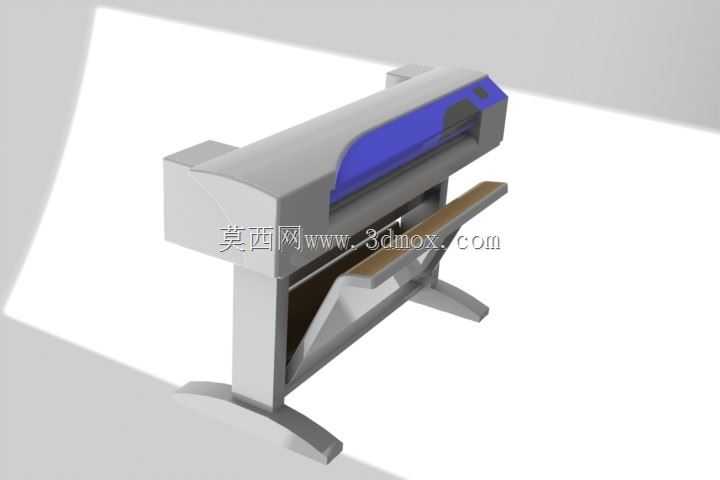

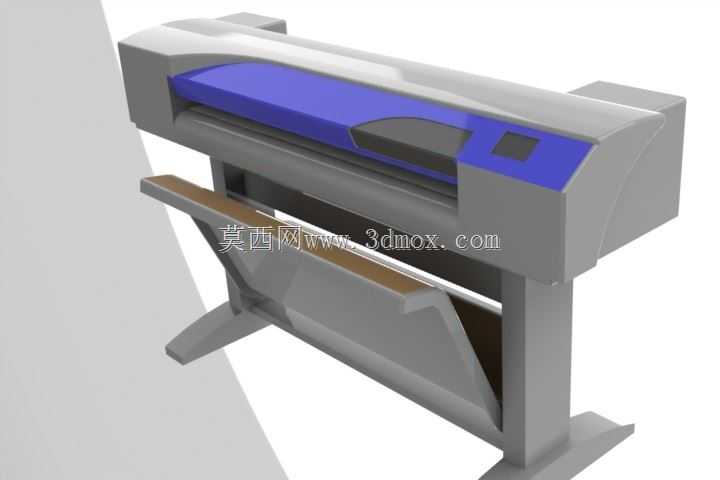

　　从实际作业逻辑来看，设备上部的长条形主机舱集成了喷绘车头横向移动导轨、卷材牵引辊组、控制电路与散热风道，舱体侧面做了内凹的操作面板安装位，操作人员站在机身正面就可以完成介质参数设置、车头启停、走纸校准的全部操作；机身中段斜向布置的托料板承接打印完成后输出的幅面，避免刚完成喷绘的纸面直接垂落蹭到未干墨层，长幅图纸输出时托板可以分段承托介质，减少卷材拉扯变形带来的走位偏差。下部的跨接支撑腿采用外八字落地结构，支脚接触地面的位置预留了可调脚垫的安装空间，现场摆放时可以通过脚垫微调整机水平度，抵消地面不平带来的辊组平行度误差，保证长距离走纸过程中卷材不会出现跑偏、起皱的问题。

　　结构设计阶段优先考虑了卷材作业的动平衡特性：顶部主机舱的重量通过两侧竖直立柱直接传递到地面支脚，车头沿横梁做往复横向运动时产生的交变载荷，由立柱的箱型截面结构承担，不会出现悬臂机架常见的共振晃动；前后走纸辊的安装同轴度、辊面平行度在建模时就预留了调节余量，装配阶段可以通过轴承座的腰型孔微调辊间距，适配不同厚度的PP背胶、绘图纸、车贴、硫酸纸等介质。机身侧面预留的维护开口可以直接接触到喷车头、墨路管路与传动同步带，日常更换耗材、清理喷嘴、检修传动部件时不需要完全拆解外罩，大幅降低门店运维的停机时间。

　　整机的安装边界在建模时做了明确约束：设备正面操作区需要预留足够的站位空间，方便操作人员更换卷材、检视输出幅面；机身左侧预留上料卷轴的装卸空间，右侧预留收料机构的扩展安装位，既可以搭配手动收纸杆承接小幅面成品，也可以加装自动收卷机构完成数十米长幅广告画面的连续输出。设备的电气走线全部沿立柱内部的线槽排布，外漏部分做了护线套隔离，避免长期作业过程中线缆被卷材剐蹭、被操作人员踩踏破损。

　　针对不同使用场景的适配性，结构上也做了冗余考虑：广告门店长时间连续喷绘时，主机舱的散热风道沿舱体长度方向均匀布置，避免局部热量堆积导致电路元件老化；服装打版车间输出厚版牛皮纸时，走纸辊的压紧力可以通过调压机构微调，既保证纸张牵引不打滑，又不会压伤纸面留下辊痕；工程设计院输出大幅面硫酸纸底图时，托料板的倾斜角度可以小幅调整，让输出的图纸自然平缓滑落堆叠，不会出现硬折痕。整套三维结构把机架承重、走纸导向、介质承托、维护操作、现场排布的所有工程细节都做了具象化还原，每一处安装位、连接孔位、运动间隙都匹配实际装配逻辑，既可以作为同类宽幅输出设备结构改型的参考基底，也能帮助设备选型人员直观判断设备占地尺寸、操作空间需求与现场适配性，避免采购进场后出现空间不足、维护位被遮挡这类实际工程问题。建模过程中对运动部件的行程做了干涉校验，车头横向移动全程不会和两侧立柱、外罩发生碰撞，走纸辊转动全周没有结构卡滞，托料板的承重冗余也覆盖了常见大幅面介质满载输出时的重量，长期作业不会出现托板变形下垂的问题。
