三孔铰接传动摇臂连杆结构

　　该零件属于典型的平面铰接传动构件，整体轮廓由三个带孔安装端和中间过渡臂体组成，可用于教学实训、小型机构验证以及轻载连杆机构的原理设计。零件在结构上采用中心孔与两个远端孔协同布置的方式，中心孔可作为回转支点，两端孔分别与销轴、拉杆或其他连杆部件配合，从而实现力的传递、角度转换和运动轨迹约束。

　　从实际使用场景看，这类三孔摇臂常见于手动操作机构、夹具联动装置、实验台传动单元以及简易机械原理样机中。工作时，一个孔位承受输入力，另一个孔位输出位移或拉力，中心孔则承担旋转支撑作用。由于各孔之间通过连续臂体连接，零件在摆动过程中需要同时承受拉伸、弯曲和局部挤压载荷，因此轮廓过渡区域不能采用突兀的直角连接，而应通过圆弧和曲线平滑分散应力。

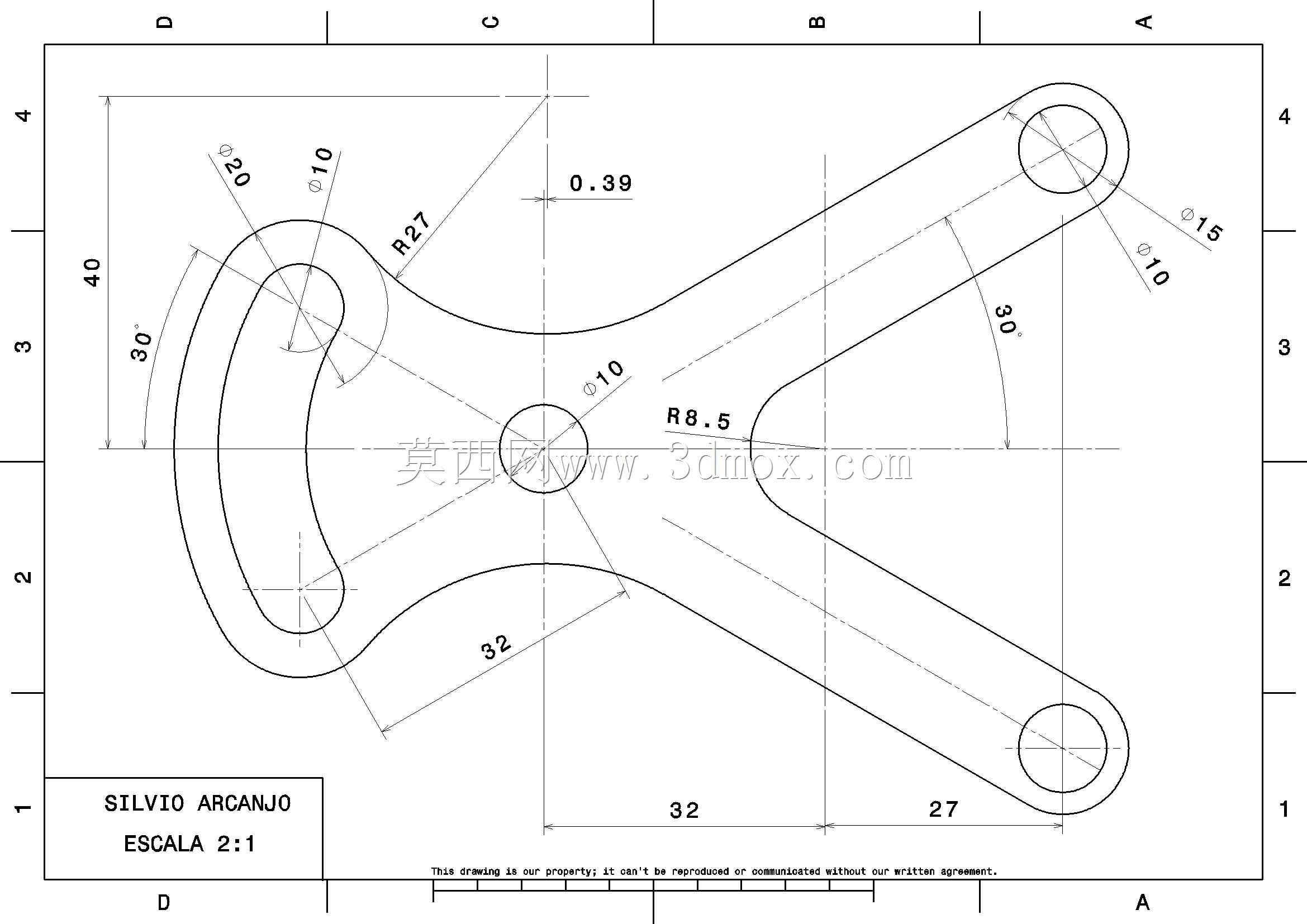

　　图纸中可以看到多个圆孔与外圆弧形成同轴关系，端部采用圆头结构，使孔壁到外缘的壁厚保持均匀。这样的设计既方便销轴穿装，也能避免端部材料局部过薄。中心孔周围的材料相对集中，是主要承载区域；两个远端孔沿不同方向伸展，形成类似Y形的力臂布局。臂与臂之间采用凹圆弧过渡，外侧则通过大半径曲线连接，使零件在有限平面尺寸内获得较长力臂，同时控制整体重量。

　　尺寸边界方面，图面给出了多个关键定位尺寸。下部两个方向的水平定位尺寸分别为32和27，用于确定远端孔相对中心孔的位置；斜向臂长方向标注32，反映另一组孔位之间的连接距离。左侧竖直方向有40的尺寸约束，配合30度角度标注，可确定左端铰接孔的空间方位。右上区域同样标注30度角度，用于约束另一臂体的伸展方向。图纸中还标注了0.39的细小轮廓偏移或厚度相关尺寸，说明该件在建模时不仅需要关注外形，还应注意局部边线、倒角或钣金/加工余量的表达。

　　孔系尺寸包含直径10和直径15等规格，其中直径10孔在多个铰接位置重复出现，便于采用统一规格销轴；直径15相关标注则可能对应外圆或端部配合边界。外轮廓曲线包含R27、R8.5等圆弧，R27主要用于大跨度外侧过渡，R8.5用于内侧凹弧或局部连接。建模时应先建立各孔中心基准点，再依据角度和距离确定三条臂体的方向，随后绘制端部圆、中心圆以及连接圆弧，最后通过相切约束完成封闭轮廓。

　　在三维实现上，该零件适合采用拉伸成型思路：先在草图中完成完全定义的平面轮廓，再按设计厚度生成实体。孔位应保证轴线垂直于主体平面，端部外圆与内孔同心；相邻曲线之间必须保持相切，否则后续加工轮廓会出现折点。若用于切削加工，应关注外轮廓铣削路径的连续性，凹弧区域刀具半径不能超过局部最小曲率；若用于激光切割或水切割，则应重点保证孔位间距和外形尺寸的一致性。

　　安装时，三个孔位均需预留销轴装配空间，尤其在两个远端孔附近，不能与相邻杆件发生摆动干涉。由于零件运动时会绕中心孔旋转，外围轮廓扫掠区域应在装配设计中提前检查。臂体边缘的圆弧过渡不仅是造型需要，也直接影响疲劳寿命；在反复摆动工况下，孔壁和内凹过渡处容易出现应力集中，因此实际加工中可根据载荷情况增加孔口倒角、去除毛刺，并对关键受力面进行必要的表面强化。

　　整体来看，该结构把孔位定位、角度约束、圆弧过渡和力臂布置集中在一个平面零件中，既适合作为机械制图与三维建模练习案例，也可作为轻载联动机构中的基础铰接件使用。设计重点不在于复杂曲面，而在于草图约束、尺寸链关系、孔系同轴以及轮廓相切的准确实现。
