莱斯保罗电吉他收纳盒与展示支架

　　电吉他作为弦鸣乐器里结构复杂度较高的品类，其琴身曲面、五金配件与配套收纳承载件的协同设计，一直是乐器周边结构开发里容易被忽略的环节。这套建模对象覆盖经典实心电吉他本体、硬质收纳盒以及立式展示支架三个部分，所有部件的装配关系都按照实际使用场景做了对位还原，没有出现乐器建模常见的配件悬浮、安装位错位问题。

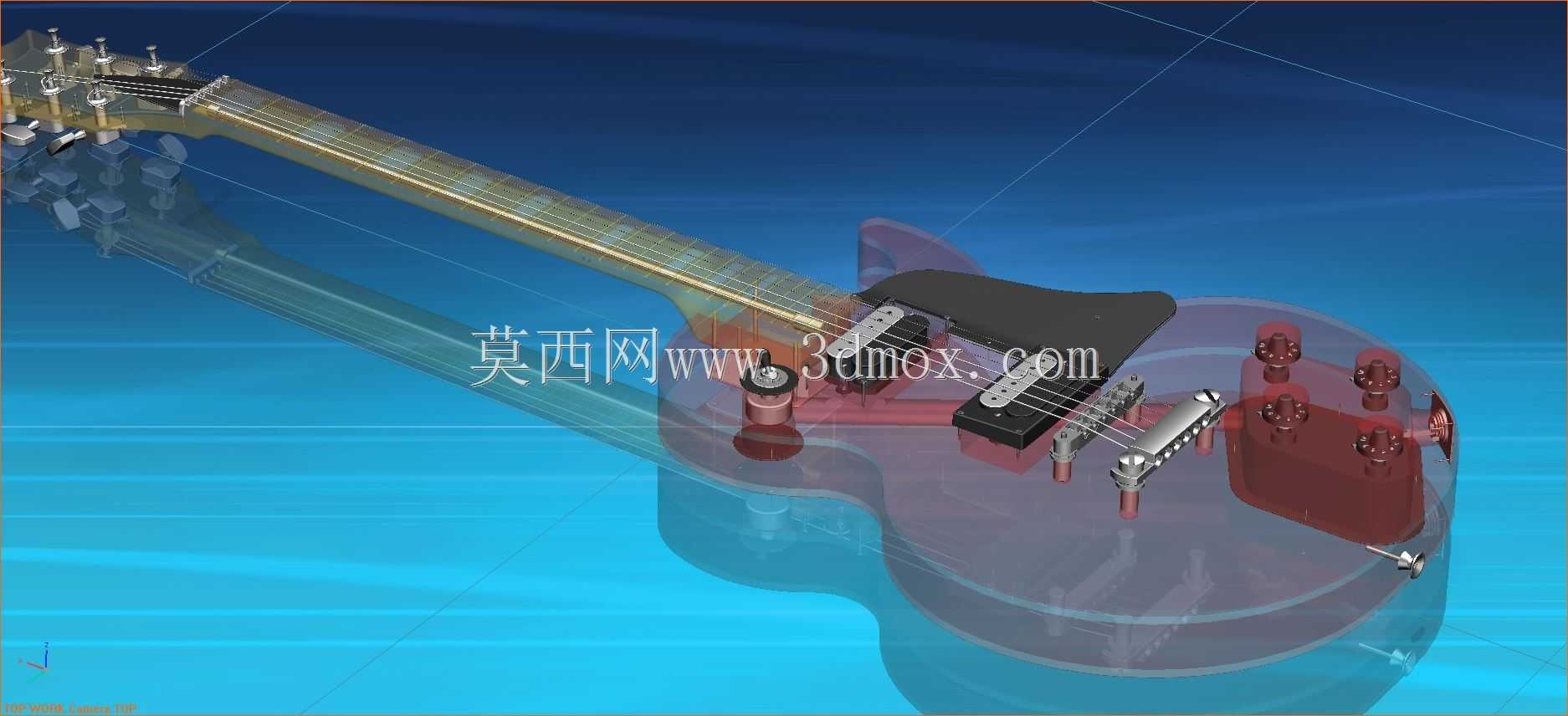

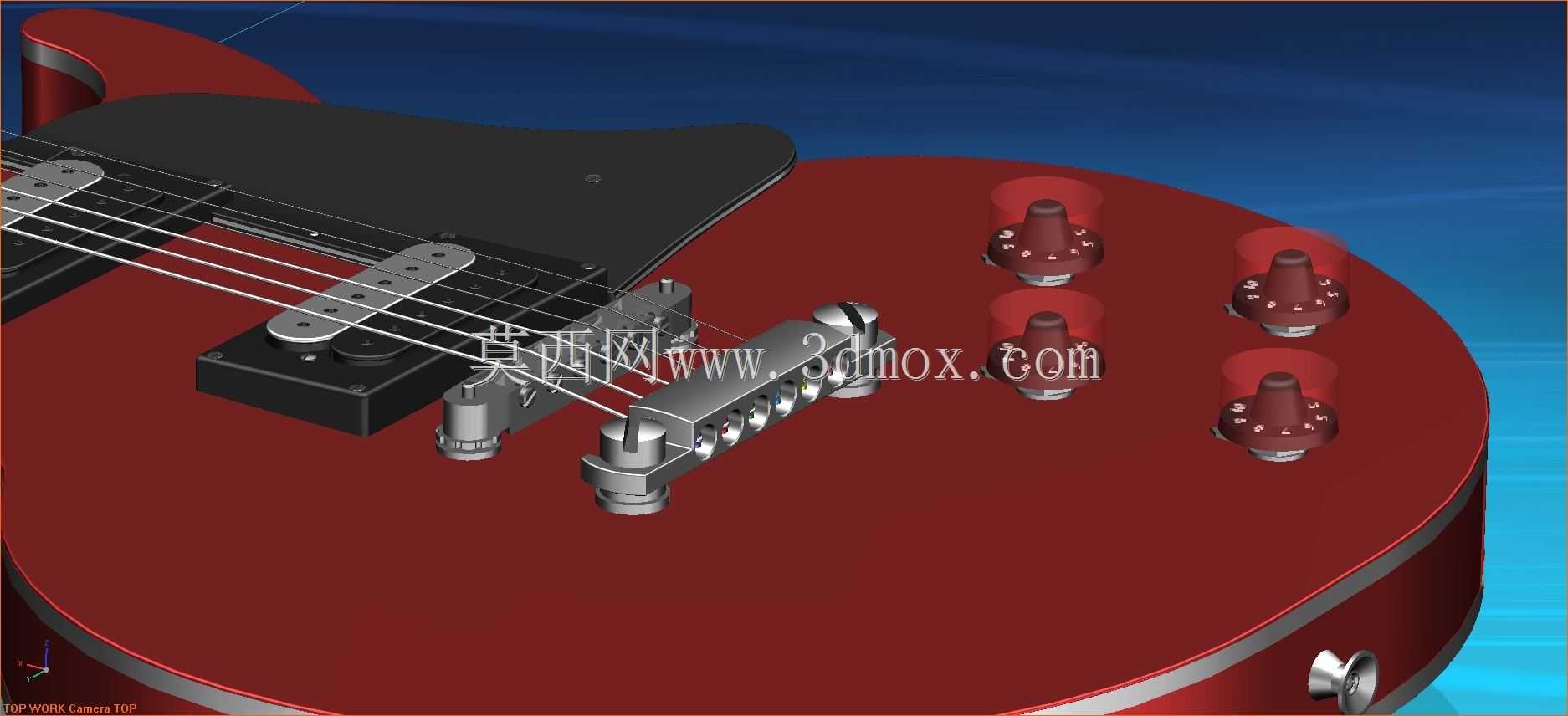

　　从实际使用逻辑倒推结构设计，首先要处理的是琴体本身的外形边界。这类实心电吉他采用弧形拱面琴身，整体轮廓为不对称的双缺角造型，琴身最宽处集中在琴桥与控制旋钮所在的下半区域，厚度从边缘向中心逐步抬升，边缘做了圆滑的包边过渡，既避免持琴时硌靠腿部，也给漆面包覆留出了均匀的附着层厚度。琴身正面的五金件排布完全遵循演奏操作习惯：琴颈拾音器与琴桥拾音器沿琴弦走向依次布置，拾音器外壳通过沉头螺钉固定在琴身预设的安装沉台上，拾音器磁极柱与六根琴弦的间距控制在合理范围，避免演奏时琴弦触碰磁极产生杂音。琴桥组件采用分体式拉弦板与琴桥结构，拉弦板负责固定琴弦末端，琴桥的六个独立鞍座可单独调整高度与前后位置，用来校准每根弦的弦距与八度音准，建模时鞍座的调节螺钉、锁紧垫片都做了独立实体拆分，后续做结构运动验证时可以直接模拟调节动作。琴身右侧的四个控制旋钮沿弧形轮廓排布，两个音量旋钮、两个音色旋钮的位置刚好对应演奏时右手小臂自然下垂的触控范围，旋钮下方的电位器轴穿过琴身预设的通孔，内部接线空间在琴身内腔做了预留，不会出现旋钮装配后与内腔布线干涉的问题。琴身侧边的输出插孔采用侧置安装方式，插孔座嵌入琴身侧面的沉孔内，音频线插入后不会在演奏时磕碰腿部。

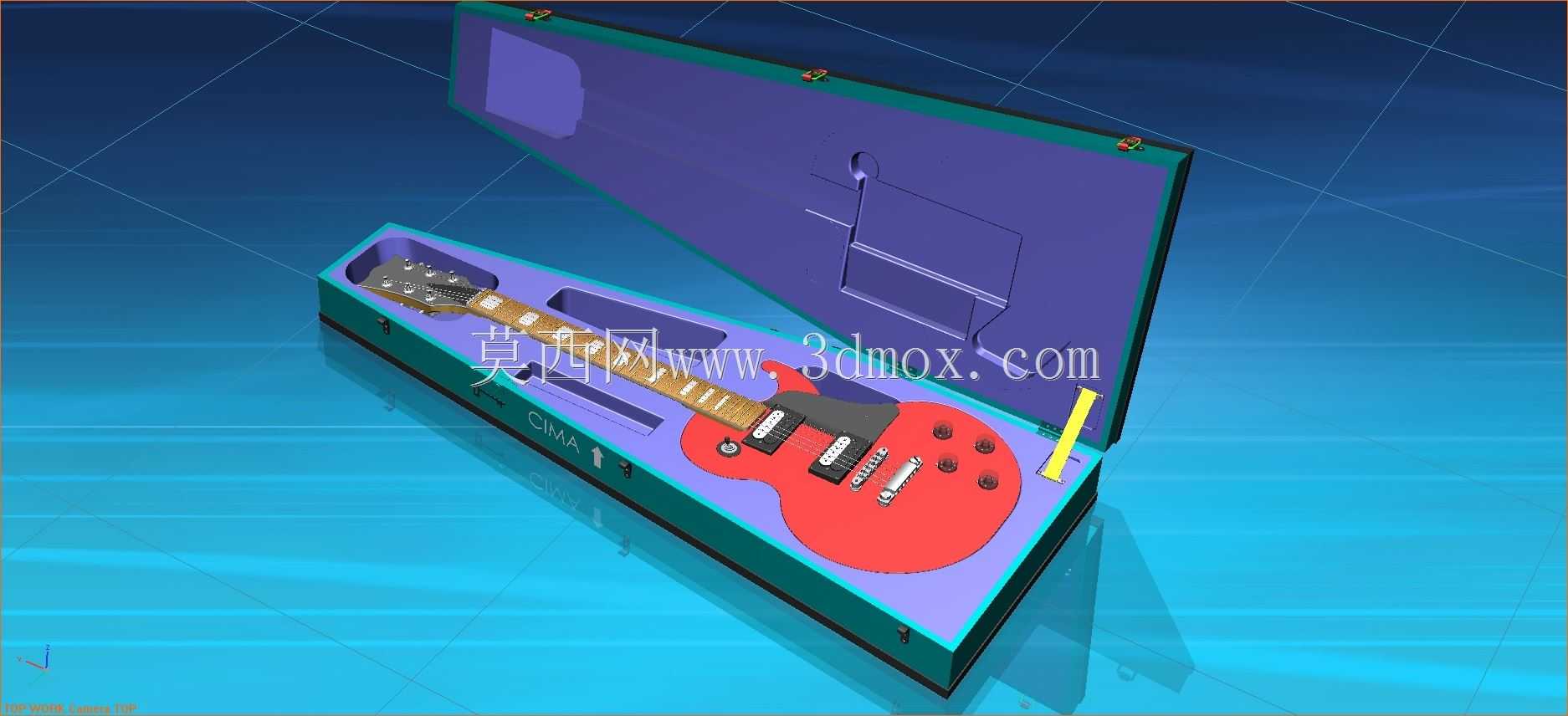

　　配套的硬质收纳盒设计完全匹配琴身外轮廓，盒体内腔按照琴体、琴颈的外形做了仿形凹槽，凹槽边缘预留了缓冲衬层的厚度空间，琴体放入后不会在盒内横向窜动。盒体的合页、锁扣位置布置在盒身侧边，开合轨迹经过校核，盒盖翻开时不会磕碰琴头的调音旋钮。收纳盒的外部轮廓做了加厚包角处理，堆叠存放时包角承担主要碰撞冲击力，避免盒体壳体直接受挤压变形。

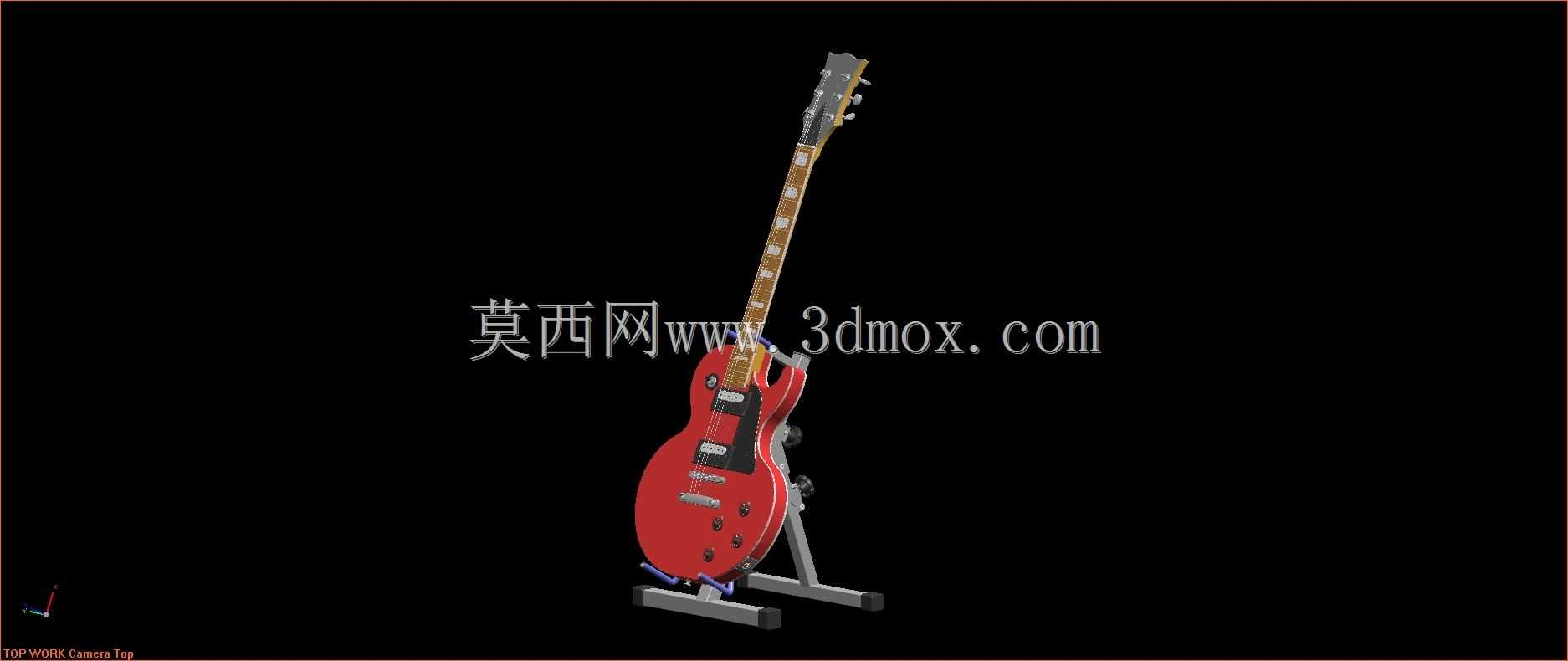

　　立式展示支架的结构重心经过匹配校核，支架的两个支撑托臂托住琴身下半部分的弧形底面，后侧的靠挡抵住琴身背部，支架底部的支撑脚展开宽度大于琴身最大宽度，整琴放置后重心落在支架支撑面的中心区域，即使意外受到侧向轻微触碰也不会发生侧翻。托臂与琴身接触的位置预留了软质垫层的安装位，避免硬质金属支架刮花琴身漆面。支架的折叠关节处做了限位结构，展开到工作角度后自动锁止，收纳时可以折叠收平，减少存放占用空间。

　　在建模过程中，所有配合面都按照实际装配公差做了间隙预留：琴颈与琴身的插接颈槽留有装配间隙，五金件的安装通孔与螺钉直径匹配，收纳盒内腔与琴身外表面的间隙均匀控制在衬层厚度范围内，支架托臂的支撑角度贴合琴身底面的曲面斜率，不会出现线接触导致的压强集中问题。这套模型既可以作为乐器产品结构设计的参考样件，也可以用来验证收纳承载件的轮廓适配性，给乐器周边配件的开发提供完整的装配参照。
