休闲运动滑板结构三维数模设计

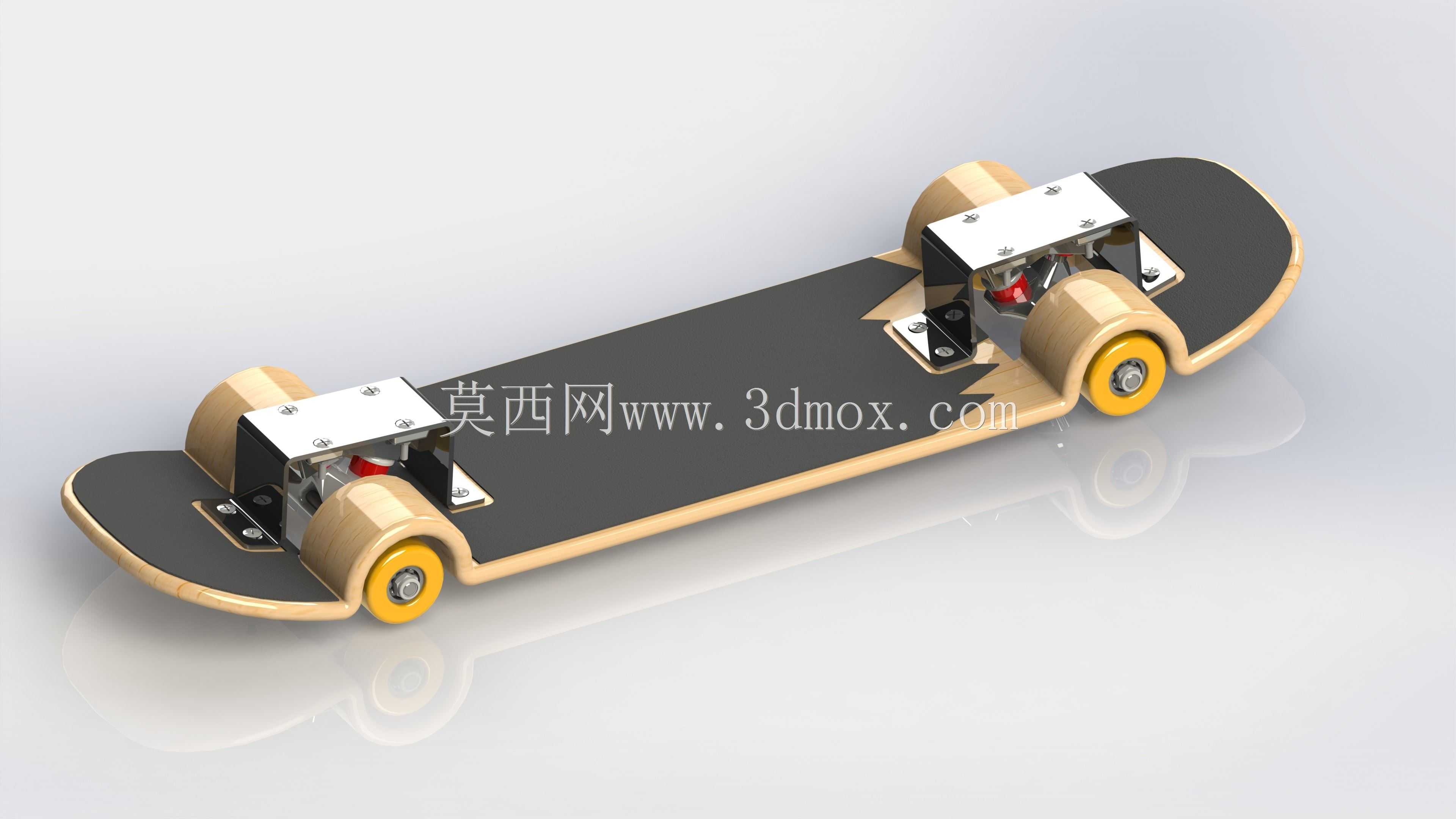

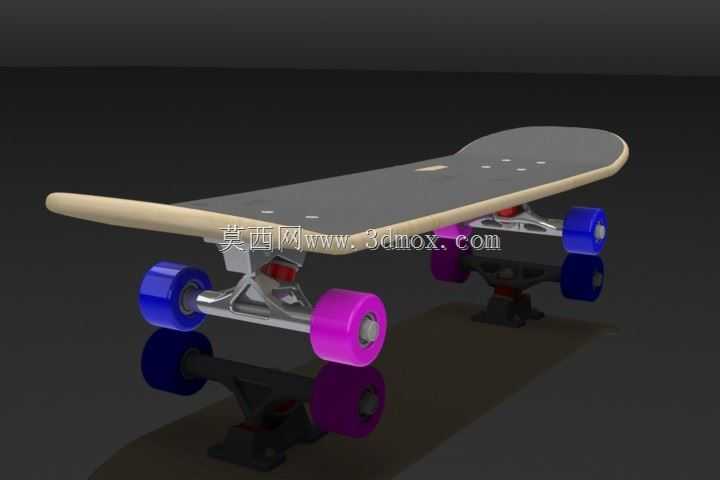

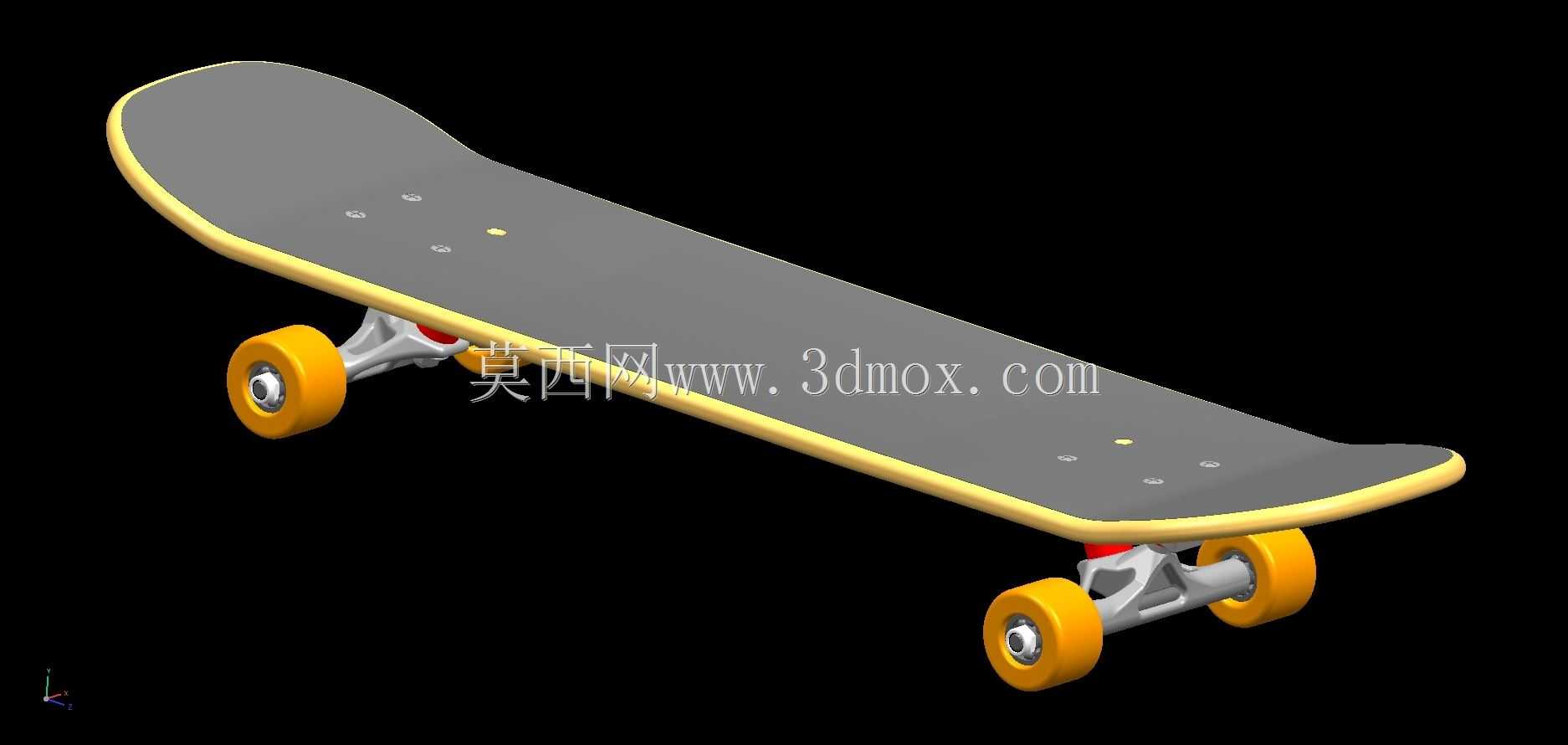

　　这套滑板三维数模围绕日常短途代步、街头休闲运动与青少年体能训练场景搭建，完整还原了民用滑板从承载板面到转向轮组的全部核心结构，可直接用于运动器材结构教学、非标代步装备开发参考以及三维装配逻辑演示。数模采用1:10缩放比例完成全参数化建模，所有零部件按照真实滑板的装配约束关系完成配合，板面、支架、轮轴、滚轮之间的相对位置完全贴合实物装配逻辑，没有出现结构干涉或者装配错位问题。

　　从实际使用功能来看，滑板作为短距离便携代步装备，核心作用是依托板面承载使用者体重，通过前桥转向结构响应使用者脚部施压的侧向力，完成转向、变向与滑行姿态调整，四轮布局保证静止与低速滑行时的侧向稳定性，聚氨酯滚轮配合内置轴承可以在平整铺装路面上降低滚动阻力，适配城市步道、校园园区、休闲广场等平整路面的短途出行需求，也可用于滑板运动基础动作的训练演示。

　　结构设计层面，数模首先对承载主体板面做了写实还原：板面采用符合人体站立姿态的微弧曲面造型，前后两端设置上翘的板头与板尾，既方便滑行时脚部卡位，也能在点板动作时提供受力支点；板面宽度按照双脚并行站立的人体工程学尺寸设定，边缘做圆弧过渡处理，避免尖锐棱角造成磕碰损伤，板底预留了与前后轮架连接的安装孔位，孔位间距匹配标准滑板桥的安装跨距，保证轮架安装后的同轴度与受力对称性。

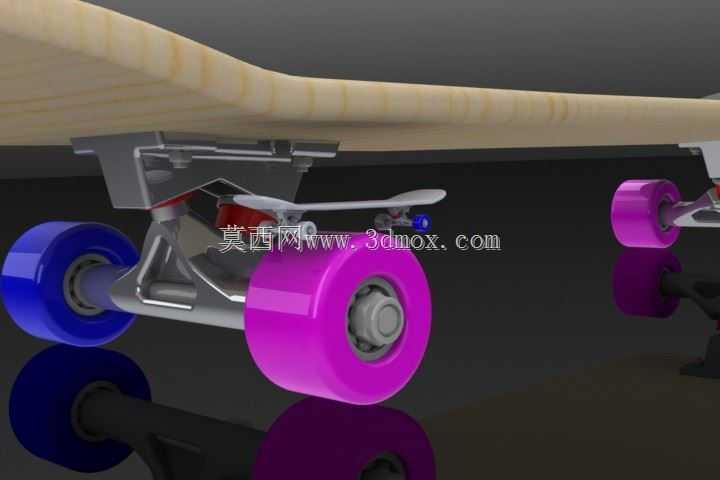

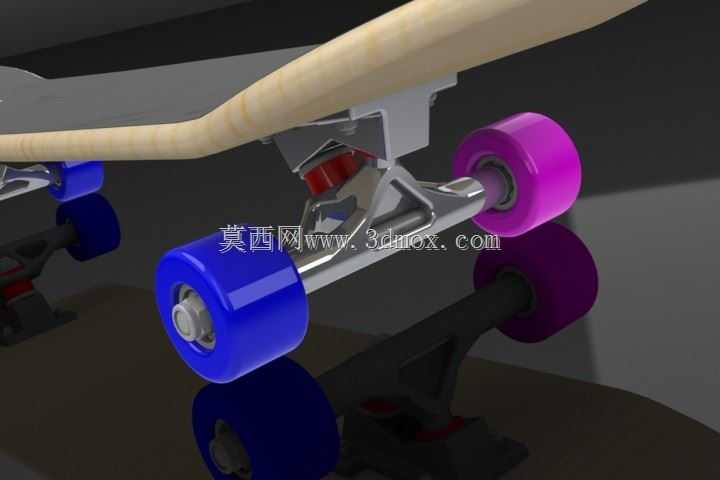

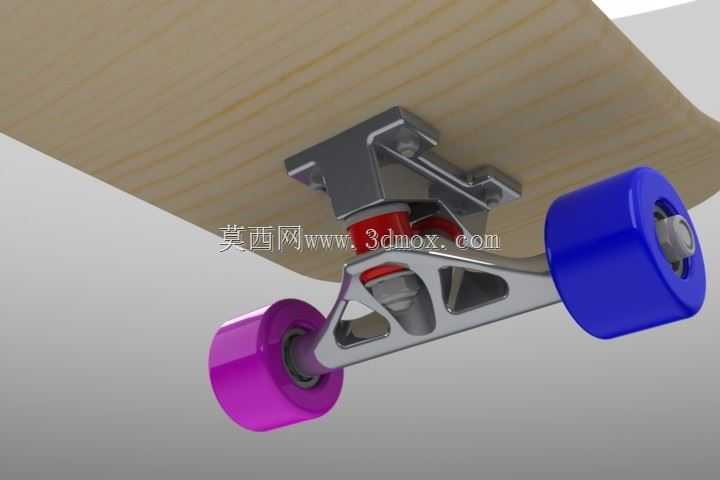

　　转向轮架也就是滑板桥的结构是整套模型的设计重点，数模完整还原了桥座、主销、减震垫、转向挂耳、轮轴的装配关系：桥座通过紧固件固定在板面底部，主销倾斜布置形成转向回转轴线，当使用者向板面一侧施压时，挂耳会绕主销产生微量转角，带动两侧滚轮同步偏转实现转向；桥座与挂耳之间的弹性减震垫可以缓冲路面传递的振动，同时在转向外力消失后带动轮架自动回正，保证直线滑行的稳定性。轮轴两端伸出挂耳的长度经过匹配校核，两侧滚轮安装后与板面侧边保留足够安全间隙，转向极限角度下滚轮不会与板面边缘发生摩擦碰撞。

　　滚轮部分按照真实滑板的轮型特征建模，轮体采用圆柱带圆角的轮廓，接触地面的轮面做微弧处理，既保证直线滑行时的接地面积，也能在转向时减少轮边的刮阻；滚轮中心预留轴承安装腔，腔体内径匹配标准微型滚动轴承的外径，轮轴穿过轴承内圈形成转动副，转动过程中轮体与轮轴之间无径向窜动。数模中四个滚轮的安装高度保持一致，装配完成后板面处于水平状态，接地印痕均匀分布在四个轮面，不会出现单侧轮悬空或者滑行跑偏的问题。

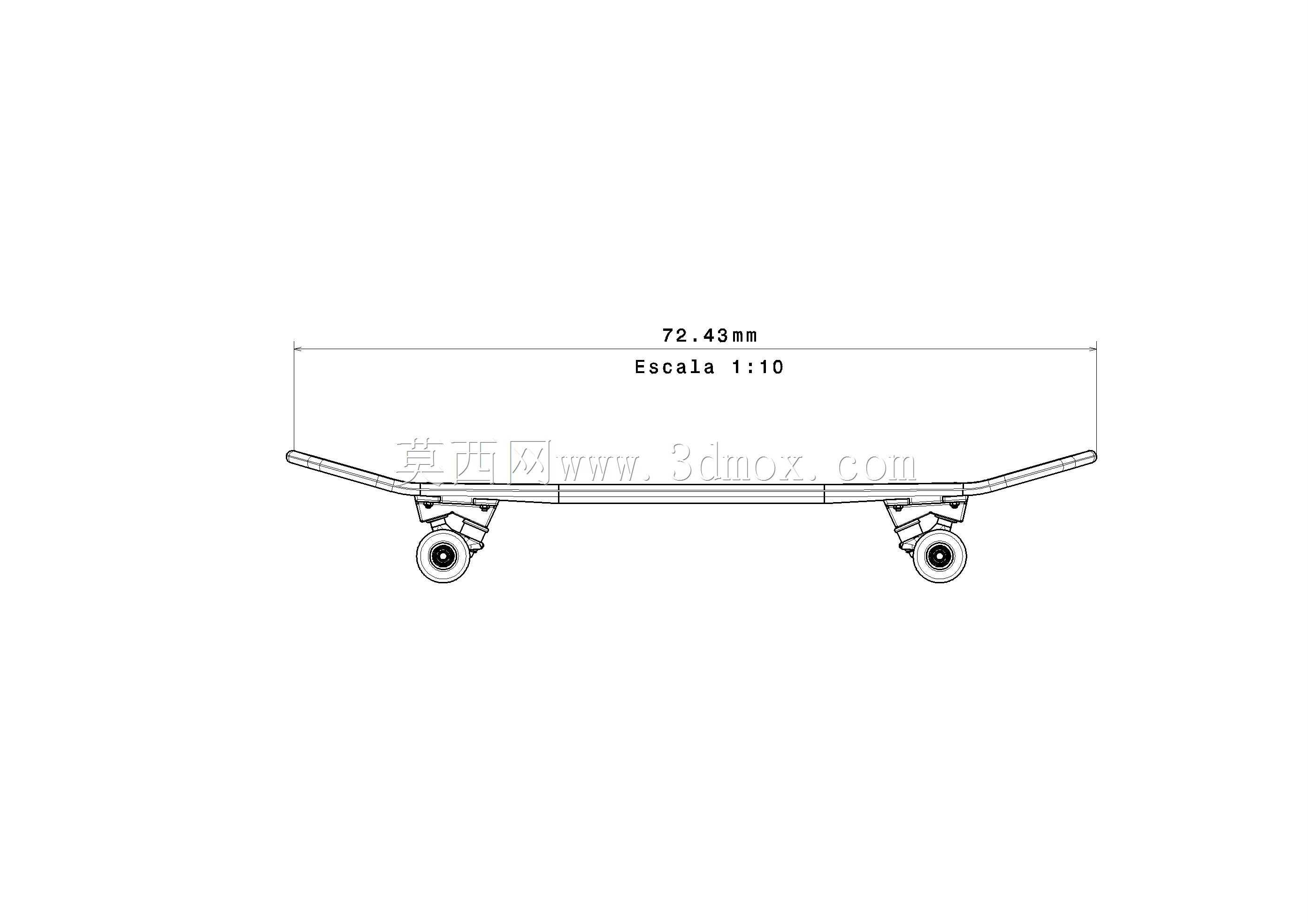

　　安装边界方面，整套滑板的整体外轮廓尺寸按照缩放比例严格管控，板面长度覆盖前后轮架的安装区间，板头上翘高度与板尾上翘高度保持对称，前后轮距设定在保证转向灵活性与滑行稳定性的合理区间，轮距过小会导致高速滑行时前后方向稳定性不足，轮距过大则会增大转向所需的脚部施力，降低操控灵活性；板面底部到地面的垂直高度经过校核，既保证滑行过程中板面侧向倾斜时不会直接触地，也避免重心过高导致站立稳定性下降。所有连接孔位的位置度在建模时通过装配基准统一约束，前后桥的安装基准面与板面底面完全贴合，紧固件孔位同轴对齐，实际生产中可以直接参照数模的孔位坐标完成板面钻孔与支架安装，不需要二次配修。

　　从工程应用角度，这套数模既可以作为休闲运动器材结构设计的参考案例，帮助设计人员理解滑板转向机构的力学传递逻辑，也可以用于三维装配教学，演示多零件约束配合、运动副设置与干涉检查的完整流程；针对个性化改装场景，还可以在现有数模基础上调整板面弧度、桥距、轮径等参数，快速衍生出适配不同身高、不同使用场景的定制化滑板方案，建模过程中保留的参数化特征也支持后续对减震垫硬度、主销倾斜角度等关键结构变量做优化迭代，匹配不同滑行风格的使用需求。
