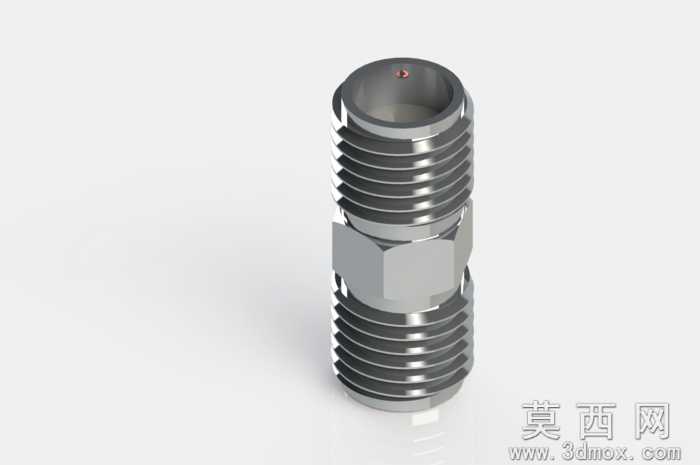

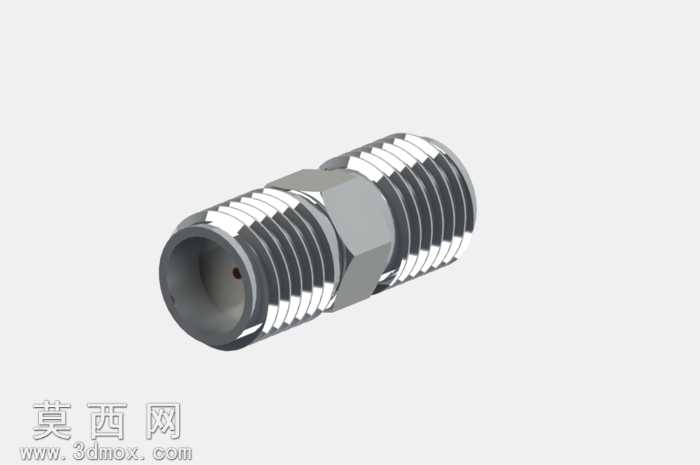

SMA双阴头射频同轴转接连接器

本模型为标准SMA女性向女性适配转接件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循射频同轴连接器的行业通用尺寸规范，完整还原了产品的全部结构细节。模型两端为标准SMA外螺纹接口，螺纹段的牙型、螺距、牙高均按照公制射频连接器标准参数绘制，保证接口尺寸的通用性与互换性；中部设计为六角拧动结构，建模时精准还原六角对边尺寸与棱角过渡，匹配实际安装时扳手拧动的操作需求，避免出现干涉问题。内部同轴腔体结构按照50Ω特性阻抗要求设计，内导体安装位、介质支撑槽、外导体屏蔽层的尺寸均经过参数校核，保证射频信号传输时的阻抗连续性，降低信号回波损耗。材质渲染阶段，外导体采用镀镍金属材质，调整金属粗糙度参数模拟真实电镀层的哑光金属质感，螺纹表面添加细微的加工纹理提升真实感，六角棱边做微小倒角处理还原实际机加工的工艺特征，内孔部分模拟金属内壁的轻微反光效果，整体渲染效果贴近实物的金属加工质感。设计思路围绕射频测试场景的实际使用需求展开，两端均为SMA母头接口，可实现两个SMA公头射频线缆或器件的直连转接，广泛适用于射频测试系统、通讯设备内部信号链路连接场景，建模时充分考虑装配兼容性，两端接口的同轴度公差严格控制在行业标准范围内，避免转接时出现信号传输不稳定的问题，整体结构紧凑，无多余冗余设计，完全匹配Tessco p n 34013型号产品的实际结构参数，可用于射频系统装配模拟、结构干涉校验、产品展示等场景。
