BEI H38防爆径向绝对编码器结构

　　在矿山井下、油气开采场站这类存在易燃易爆混合气体的高危作业场景中，常规旋转位置检测元件极易因电路火花、外壳静电引发安全事故，带MSHA防爆认证的径向编码器就成了这类工况下旋转轴位置、转速反馈的核心检测部件。这类编码器需要直接对接设备的旋转输出轴，既要保证轴连接的同轴度公差控制在合理范围，避免长期运行出现轴封磨损、轴承偏心损坏，又要满足防爆外壳的结构强度要求，抵御现场可能出现的外力冲击、粉尘侵入。

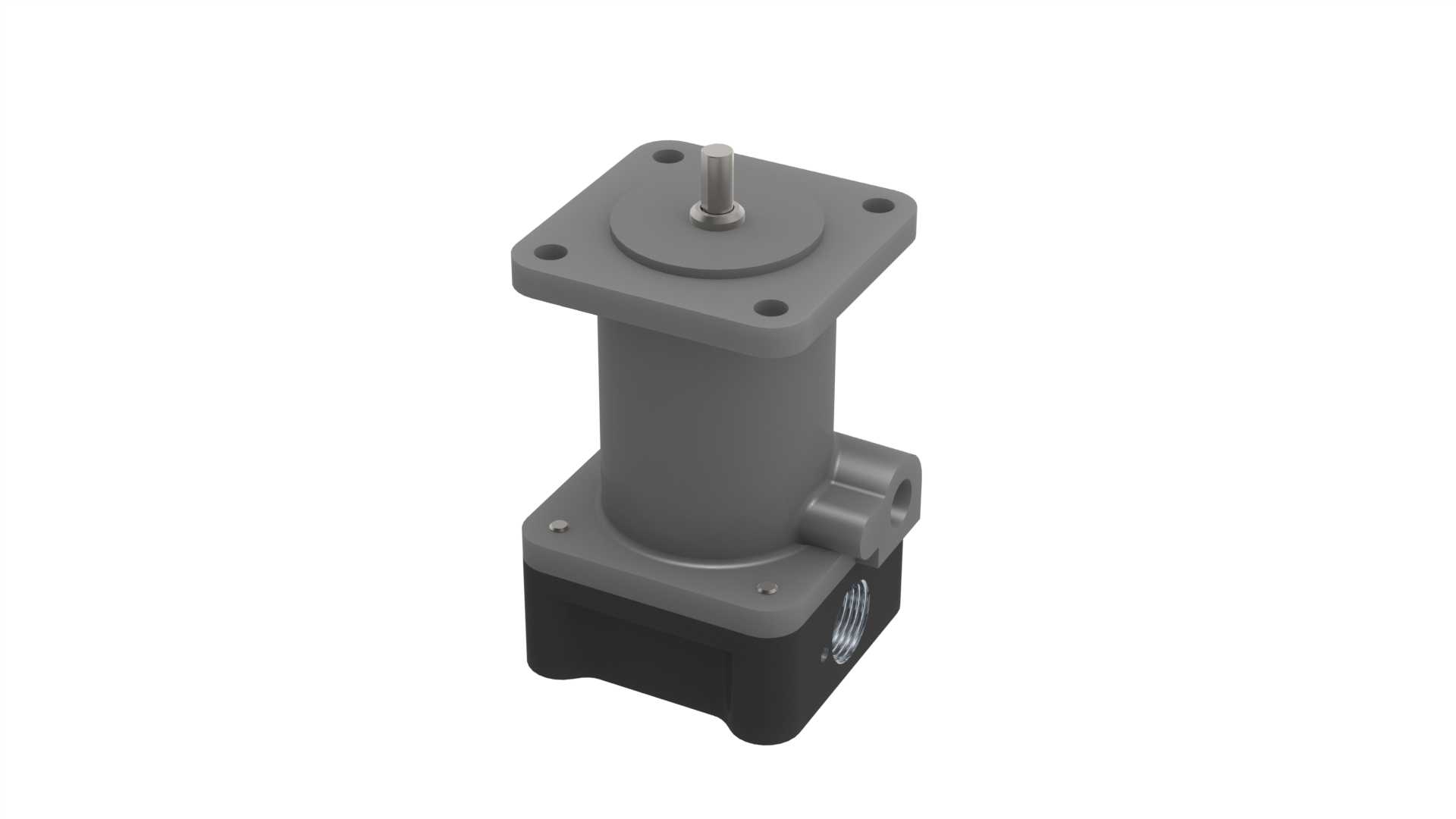

　　这款径向编码器采用方形法兰安装结构，安装基座的四个固定孔位围绕中心轴对称分布，适配1/4-20x1.75规格的凹头螺栓完成设备端面固定，安装时需要注意法兰贴合面的平面度误差不超过0.05mm，避免螺栓锁紧后外壳出现形变挤压内部芯体。输出轴从法兰端面中心伸出，轴径尺寸匹配常规工业设备的轴连器安装公差，轴伸长度控制在合理范围，既保证和被测轴的连接深度足够传递扭矩，又不会因为轴伸过长出现运行径向跳动超差的问题。

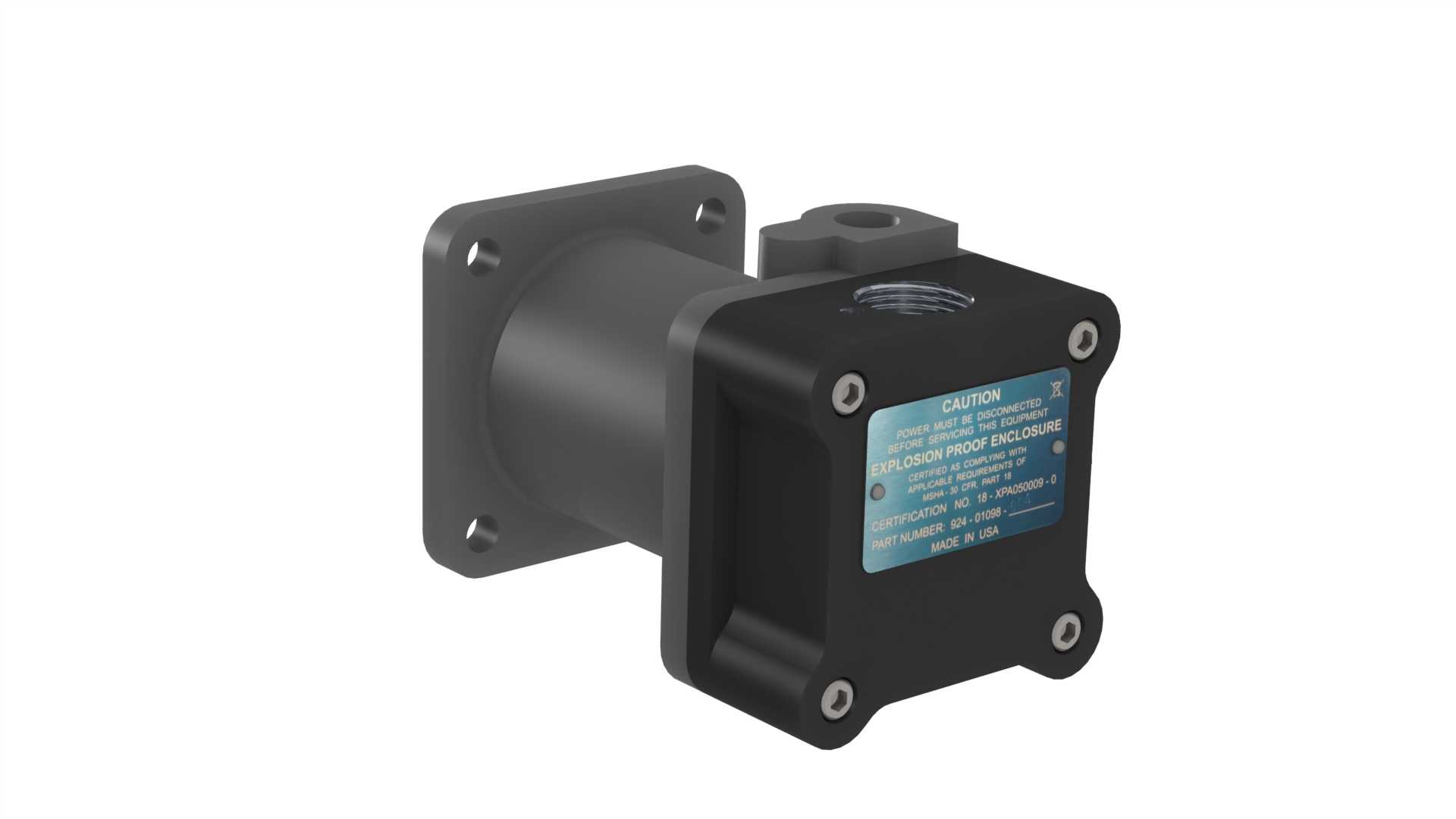

　　编码器主体采用分段式柱形结构，上部靠近法兰的柱段为轴系承载区，内部集成支撑轴承与轴封结构，隔绝外部粉尘、水汽进入内部检测腔；中部柱段为核心检测元件的安装腔体，壁厚满足防爆外壳的强度要求，能够承受内部可能出现的燃爆压力而不发生外壳破损；下部腔体为接线腔，侧面预留的航插接口用于连接信号输出线缆，接线腔和检测腔之间采用隔爆结构设计，避免接线端的火花传入检测区域。整个外壳的边角都做了圆弧过渡处理，避免现场安装维护时尖锐边角划伤操作人员，同时减少外壳表面积尘，符合防爆设备的外壳设计规范。

　　建模过程中优先还原了产品的外部安装尺寸，所有外部轮廓尺寸均参考实物采用数显卡尺完成测绘，保证安装孔位、轴伸尺寸、接口位置、整体外形的尺寸公差控制在建模允许的误差范围内，能够直接用于设备整体装配的干涉检查、安装空间预留校核。建模时没有对内部结构做冗余还原，因为在设备整体设计阶段，选型人员只需要明确编码器的外部安装边界、连接尺寸即可完成布局设计，内部结构不会影响整体设备的装配关系。

　　这类编码器主要用于给防爆区域内的旋转设备提供绝对位置反馈，比如井下输送设备的辊轴转速检测、油气田钻井设备的转盘位置反馈、防爆起重机的行走轮位置检测，不需要额外加装防爆隔离罩就可以直接在高危区域安装使用。选型时除了核对安装孔位、轴径尺寸，还要注意接线接口的出线方向，这款编码器的侧出航插方向和法兰安装面呈垂直布局，布线时需要预留足够的线缆弯曲半径，避免线缆过度弯折导致屏蔽层破损、密封失效。安装时要保证编码器轴和被测旋转轴的同轴度误差在允许范围内，优先选用柔性联轴器连接两轴，抵消设备运行过程中产生的轴向窜动、径向跳动，避免编码器轴承承受额外的径向载荷，延长设备的实际使用寿命。
