红色绝缘护套叉形锁紧接线端子结构

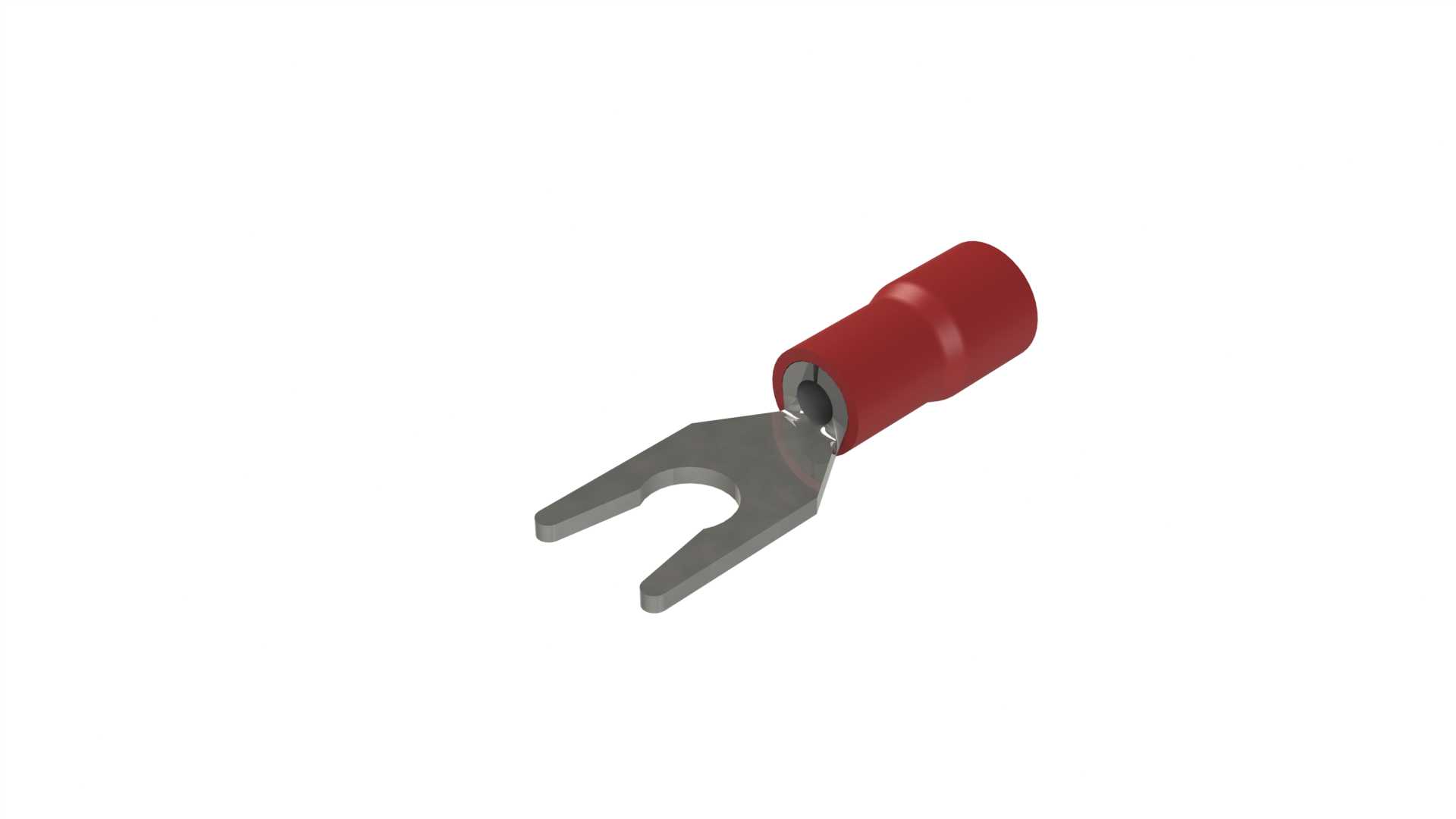

　　日常电气柜布线、低压配电回路接线、小型电子设备内部线束接驳场景里，叉形冷压端子是出现频率极高的连接件，这款带红色绝缘护套的#6规格叉形锁紧端子，适配16-22AWG线径的导线，专门对应M6规格的接线螺栓使用，和常规无锁止结构的叉形端子不同，它在金属连接片和绝缘护套的衔接位置集成了弹簧按扣锁止结构，能在接线完成后卡紧螺栓根部，避免设备运行过程中受震动、拉扯导致端子松脱移位，解决了传统叉形端子在震动工况下容易接触不良、甚至脱落引发回路断电的常见问题。

　　从结构设计逻辑来看，这款端子的金属导电部分采用叉形开口结构，开口尺寸严格匹配M6螺栓的杆径，安装时不需要完全拧下接线螺母，只需要将螺母旋出足够间隙，把叉形开口卡入螺栓杆后再拧紧螺母即可完成接线，相比O形环形端子，能大幅减少现场接线、后期检修拆线的操作时间，尤其适合柜内密集布线、操作空间狭小的接线场景。金属连接片的尾部采用筒形压接结构，压接筒内壁做了防滑滚花纹理，导线剥除绝缘层插入压接筒后，通过冷压钳压接能让铜丝和金属筒体紧密咬合，既保证导电接触面积足够，也能提供足够的拉脱力，避免导线从端子尾部脱出。

　　外部的红色绝缘护套采用硬质绝缘工程塑料注塑成型，护套尾部做了渐缩的喇叭口导向结构，导线穿入时不会被护套边缘割伤线芯绝缘层，护套和金属压接筒之间采用过盈配合压装，日常使用中不会出现护套和金属部分分离的情况，红色的护套颜色也符合电气行业的线色标识规范，对应交流回路的相线标识，方便布线施工时快速区分回路属性，减少接线错误概率。前端的弹簧锁止扣采用弹性金属片冲压成型，常态下扣片向内收拢，当端子卡入M6螺栓后，扣片会在弹簧力作用下卡在螺栓螺纹的间隙里，即使接线螺母出现轻微松动，端子也不会直接从螺栓上滑出，给接线回路增加了一道防松保障，在车载电气、工业设备这类存在持续震动的使用场景下，这个结构能大幅降低接线故障的排查维护成本。

　　从安装边界尺寸来看，这款端子的叉形头部宽度适配M6螺栓配套的平垫尺寸，拧紧螺母后平垫能完全覆盖金属连接片的接触面，不会出现压接偏位、接触面积不足的问题；绝缘护套的外径控制在合理范围，相邻两个接线端子在端子排上排布时，即使按照标准间距安装，护套之间也不会出现干涉挤压，同时护套的绝缘性能能满足低压1kV以下回路的绝缘防护要求，避免相邻端子之间出现短路风险。压接筒的内径适配16-22AWG的多股铜芯导线，不管是细的电子线还是稍粗的控制柜布线，都能通过调整冷压钳的压接档位实现可靠压接，不需要针对不同线径更换端子型号，能减少物料备货的种类。

　　在实际选型使用时，这类带锁止结构的叉形端子，相比普通叉形端子更适合用在存在震动、移动的设备上，比如小型自动化设备的内部走线、移动式电气设备的电源接线、通讯机柜内部的电源回路接驳，它既保留了叉形端子接线效率高的优势，又通过弹簧扣结构弥补了普通叉形端子防松性能差的短板，绝缘护套的存在也避免了压接部位裸露导致的触电、短路风险。建模过程中需要重点关注几个配合尺寸：一是叉形开口的宽度尺寸，既要保证能顺利卡入M6螺栓，又不能间隙过大导致接触面积不足；二是弹簧扣的行程和弹力，要保证卡入时能顺利越过螺栓，卡入后能有足够的卡紧力，同时按压按扣时能顺利张开方便拆线；三是绝缘护套和金属压接筒的配合过盈量，过盈量太小容易脱落，过盈量太大会导致压装时护套开裂；四是压接筒的内孔锥度，要保证导线插入时的导向性，同时压接后能均匀包裹线芯，不会出现压接偏斜导致的线芯外露问题。
