RC模型车集成式电源控制开关面板

　　做RC Baja这类大比例油动或者电动模型车的玩家多半都碰到过走线杂乱、开关误触、电源状态没法直观判断的问题，这个集成式开关面板就是针对这类场景做的结构设计，直接替换原车的设备舱盖板位置，不用额外在车壳或者底盘上开孔做改造，适配性很强。

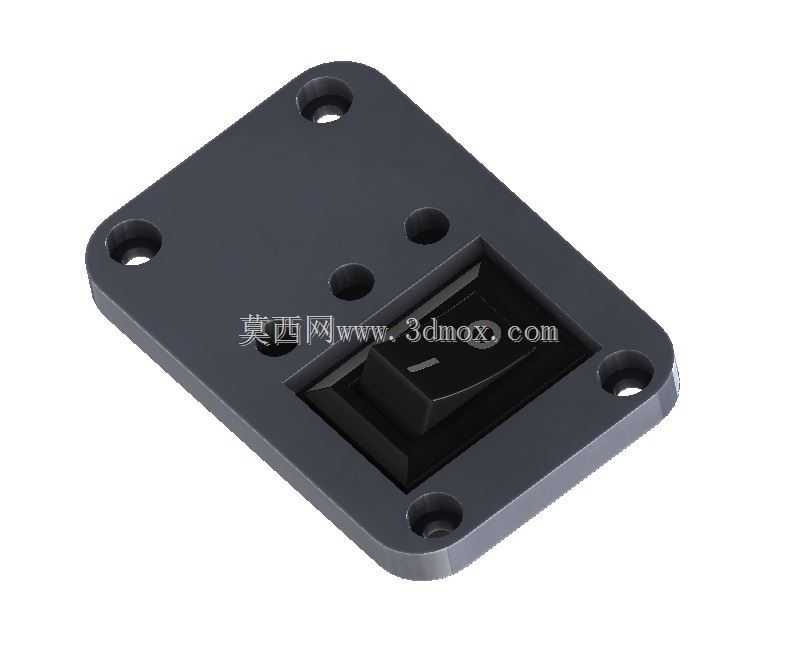

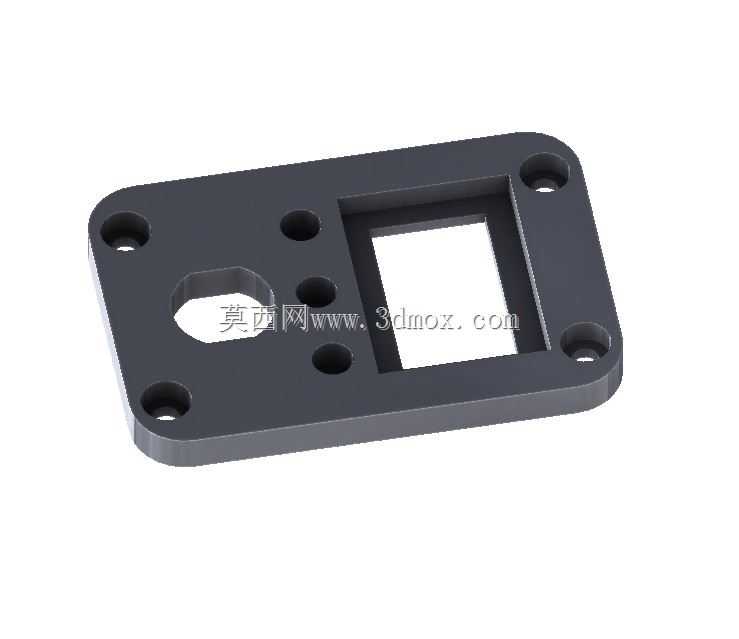

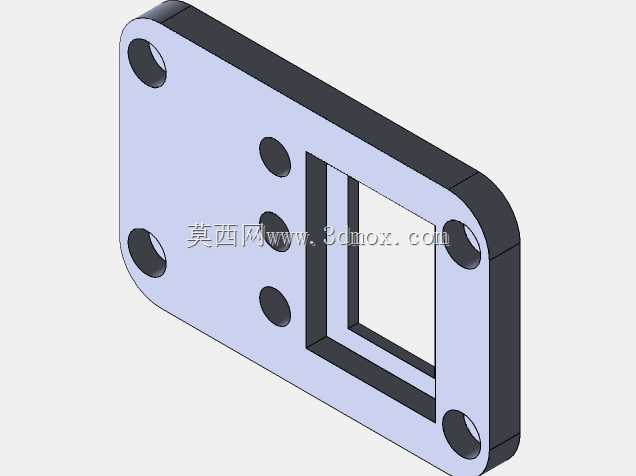

　　从实际使用场景来看，大比例RC模型在越野、飞坡、拉灰的工况下，设备舱内的电子件要持续承受高频振动、泥水飞溅、温度骤变的考验，普通的粘贴式船型开关很容易在颠簸中移位，甚至出现接线松脱导致的失控风险，这个面板采用法兰式安装结构，四个角预留了沉头安装孔，安装后整个面板和设备舱安装面完全贴合，沉头孔设计能让螺丝头完全没入面板表面，不会突出刮蹭车壳或者在翻滚时被外力磕碰导致螺丝断裂。面板主体的表面做了细密的防滑纹理处理，不光是为了视觉上的质感，更重要的是在手上沾了泥污、轮胎水的时候操作开关，不会因为表面打滑出现按不动或者拨不到位的情况。

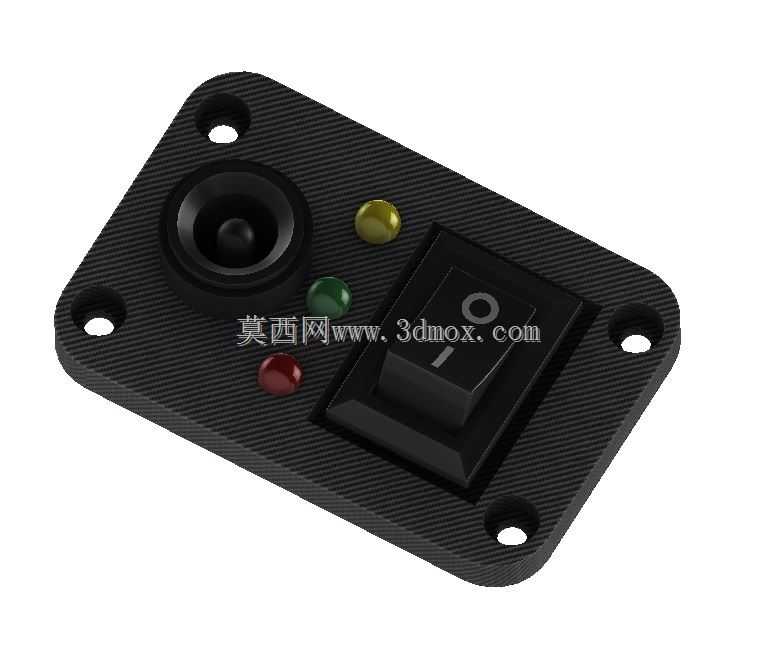

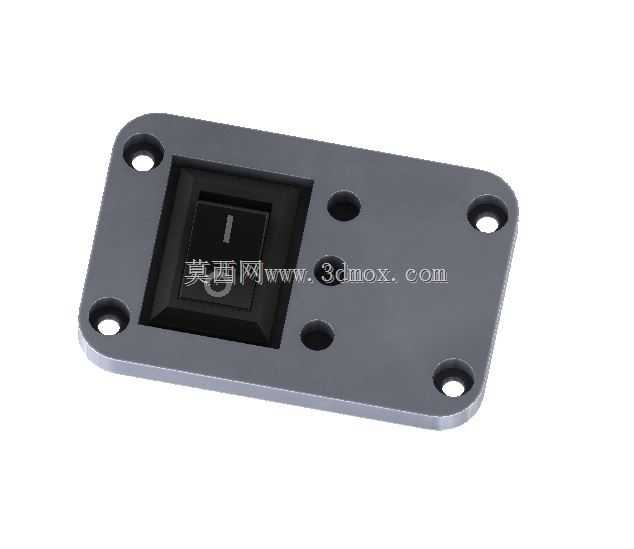

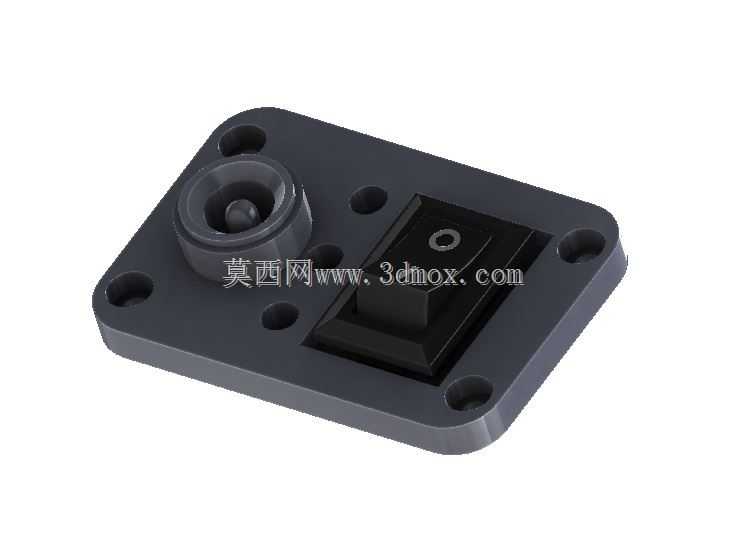

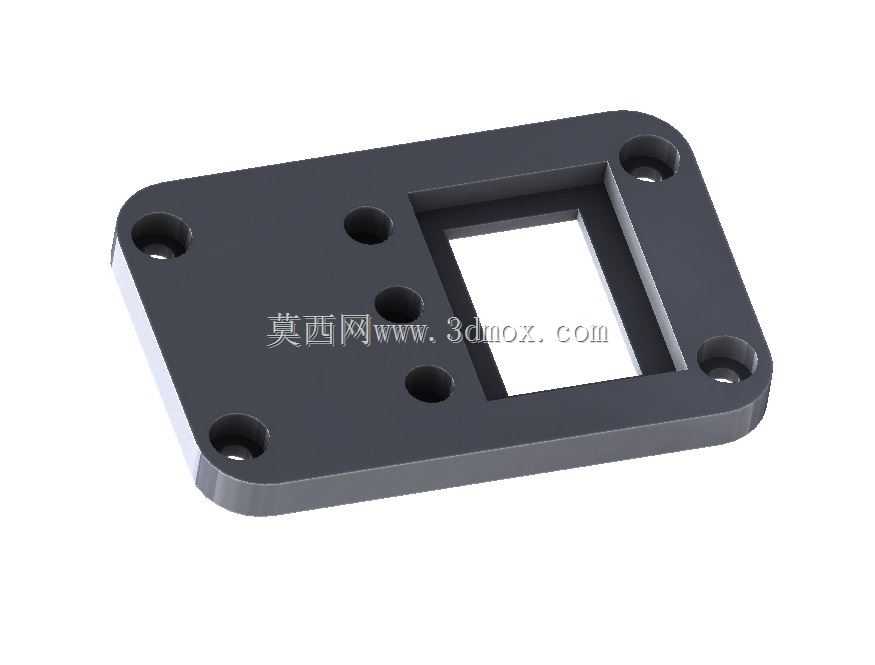

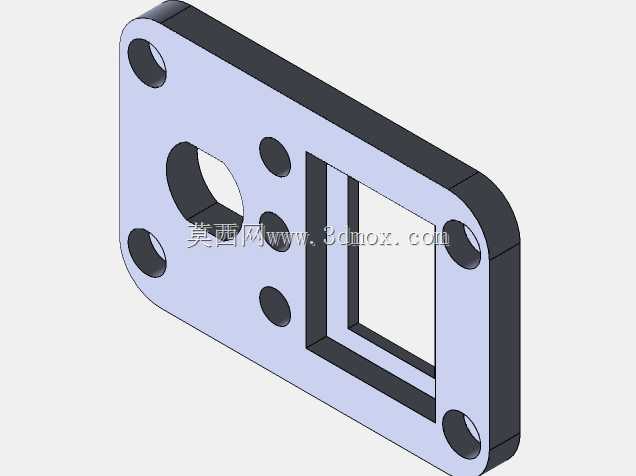

　　功能集成上，这个面板没有做多余的冗余设计，核心的船型开关采用带明确档位标识的两档结构，拨杆的阻尼感做了针对性调校，既不会因为车辆行驶的持续振动出现自行跳档的情况，也不会因为阻尼过大戴手套操作时拨不动，开关的O型标识和I型标识做了凹陷处理，哪怕光线不好的户外场地，靠手指触感也能快速判断当前电源通断状态。面板左侧集成了三个不同颜色的状态指示灯，红、绿、黄三色分别对应电源主回路通电、接收机供电正常、舵机/电调过载预警的功能，灯珠的安装位置做了沉台设计，外面加了半透明的柔光罩，不会因为强光直射看不清灯的状态，也能避免飞石直接撞击灯珠造成碎裂。旁边预留的圆形插孔是外接电源充电口，不用打开设备舱盖就能直接给车载电池补电，插孔周围做了一圈凸起的挡边，能减少泥水顺着插孔缝隙渗进设备舱的概率。

　　设计思路上完全围绕RC模型的实际使用痛点展开，没有照搬工业开关面板的厚重结构，整个面板的壁厚做了均匀化处理，所有转角都做了R2以上的圆角过渡，既不会因为壁厚不均导致注塑成型时出现缩痕，也能在车辆发生碰撞时让应力均匀分散，不会出现直角位置应力集中断裂的问题。安装边界的尺寸完全匹配HPI Baja原厂设备舱的安装位，长宽尺寸控制在82mm*56mm，整体厚度不超过12mm，安装后不会挤占设备舱内接收机、舵机、电池的安装空间，所有接线端子的位置都在面板背面做了对应的走线槽，接线完成后线材可以顺着走线槽规整排布，不会和舱内的运动部件产生干涉。

　　从结构可靠性角度看，开关和指示灯的安装位都做了定位卡槽，零件装入后不用额外打胶就能靠卡槽实现预固定，后续维护更换零件的时候只需要从背面推开卡扣就能取出，不用暴力拆解破坏面板结构。面板的安装孔位公差控制在±0.1mm，和原厂安装柱完全对齐，不会出现装上去孔位错位要强行扩孔的情况。针对户外使用的防水需求，开关和面板的配合位置、指示灯和面板的配合位置都预留了密封胶圈的安装槽，装配时套上对应规格的硅胶密封圈，就能达到IP64级别的防护能力，应付日常跑街、越野时的泥水飞溅完全足够，不用怕小雨天气或者过水洼的时候开关进水短路。

　　很多玩家自己改开关的时候经常会把开关装在车壳侧面，不仅影响整车外观，翻车的时候还很容易把开关撞断，这个集成面板把所有控制元件都整合在设备舱内部的安装位上，外部只有平整的面板表面，没有突出的零件，不管是翻滚还是和其他车辆碰撞，都不会直接撞到开关或者充电口，大幅降低了户外玩车时的故障概率。三个指示灯的亮度也做了适配，不会因为亮度过高在夜跑的时候晃眼，也不会因为亮度太低在阳光下看不清状态，不同颜色的灯珠间距控制在8mm，不会因为距离太近出现光线混在一起分不清哪个灯亮的情况。充电口的内径做了通用尺寸设计，适配市面上绝大多数RC模型常用的充电插头，不用额外做转接线就能直接使用。
