多规格通用型电池收纳固定支架结构设计

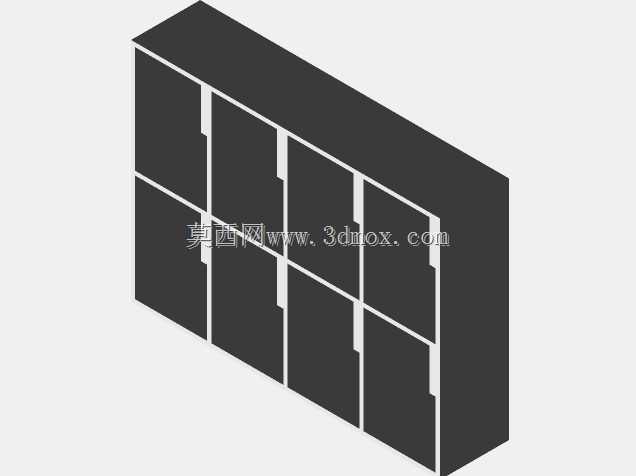

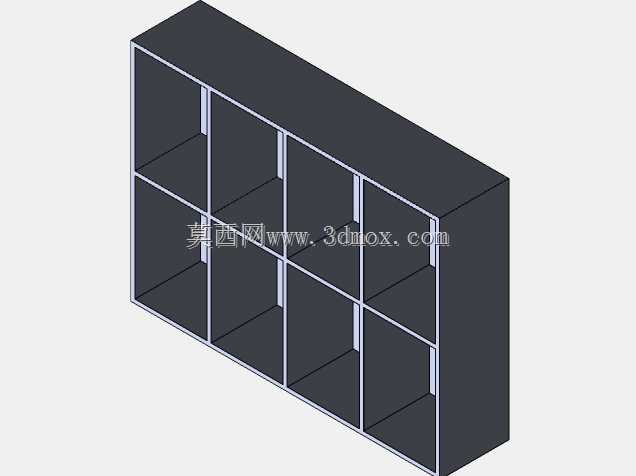

　　在便携式电子设备、小型实验装置、户外供电模组的结构搭建环节，电池的固定与收纳一直是容易被忽略却直接影响设备可靠性的细节，这款多规格兼容的电池保持架，正是针对零散电池收纳、设备内置电池固定两类核心场景开发的结构件。日常做小型手持检测设备的结构开发时，经常遇到不同规格电池混用的需求，比如设备主供电用9V叠层电池，备用供电搭配AA型5号电池、AAA型7号电池，以往需要分别设计不同的电池仓结构，不仅开模成本高，后期维护更换电池也需要对应不同的仓盖结构，这款集成式的电池架直接把三类常用电池的卡位整合在同一基座上，不需要额外拼接多个独立电池座，能大幅简化设备内部的布线与装配流程。从结构设计逻辑来看，这款电池架采用带圆角的矩形基座轮廓，

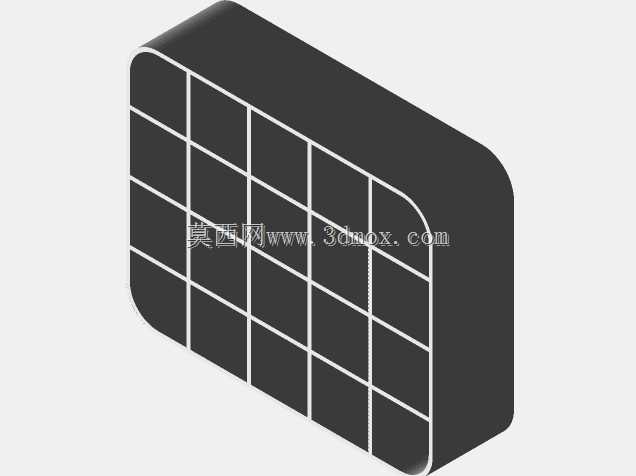

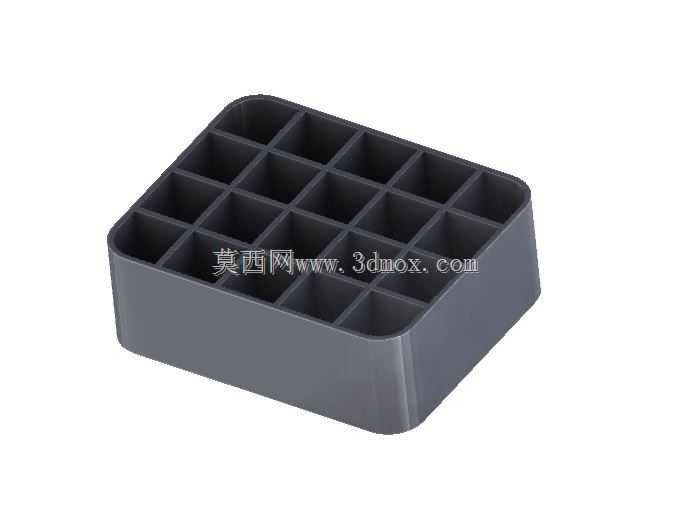

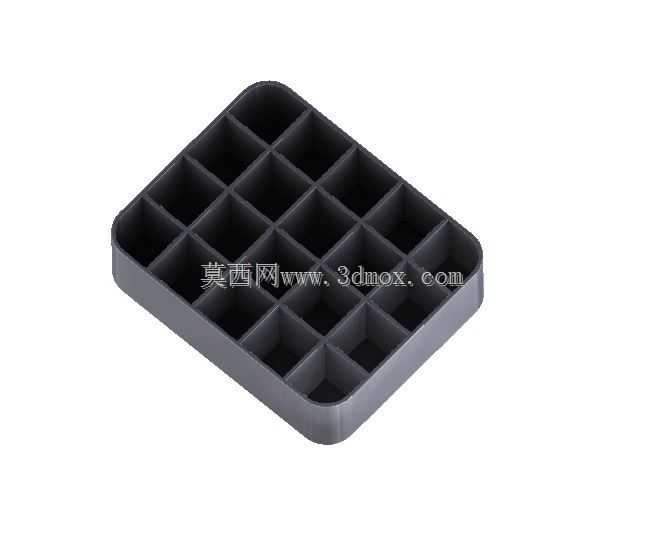

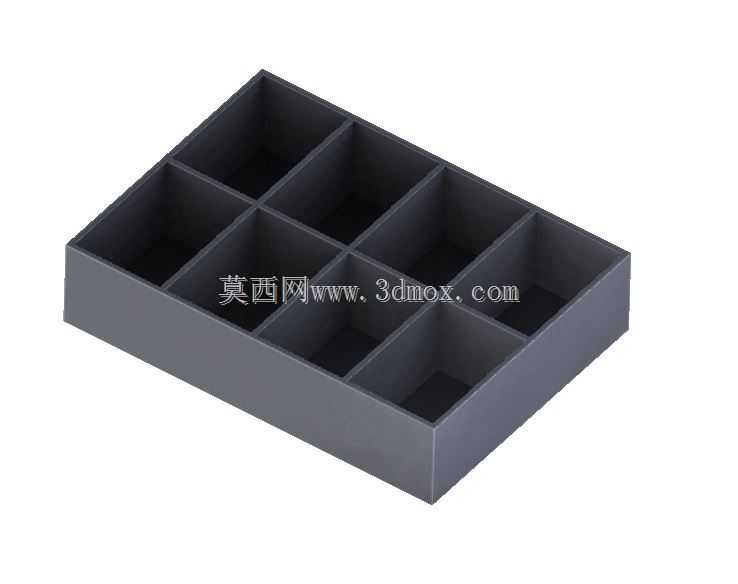

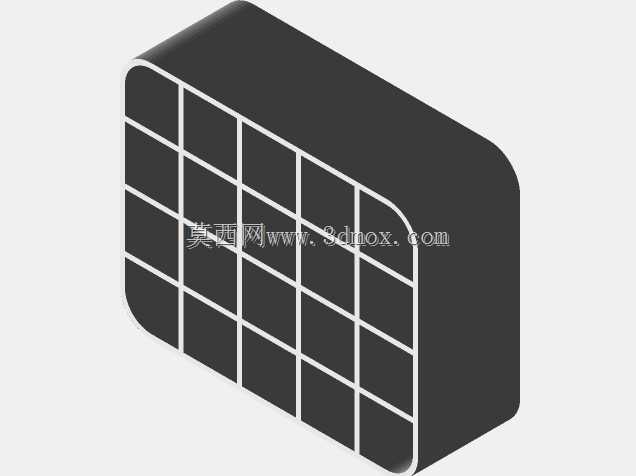

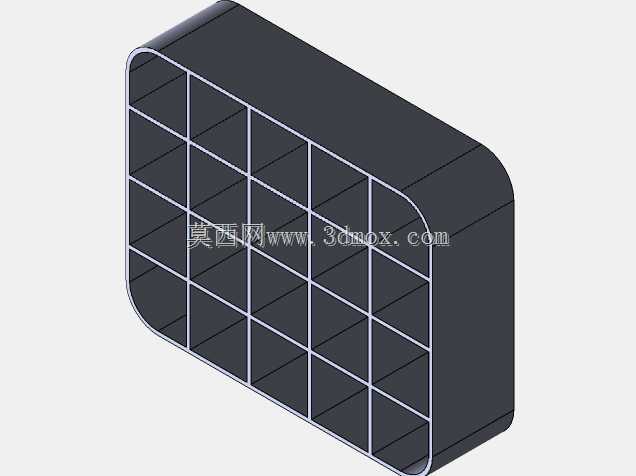

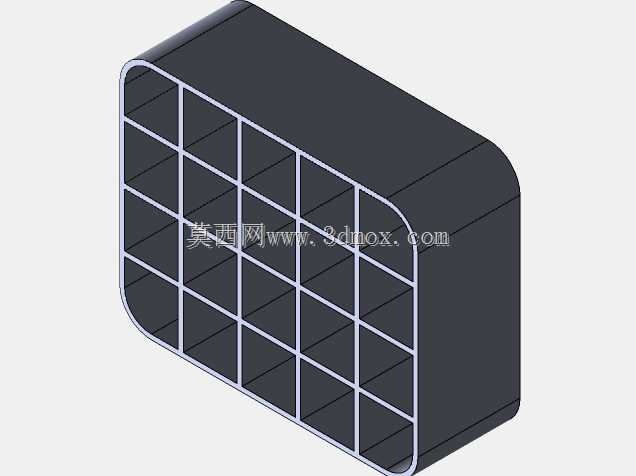

　　所有格槽的分隔筋厚度统一取1.2mm，既保证了格槽之间的结构强度，避免电池插拔过程中分隔筋出现断裂变形，也尽可能压缩了非必要的结构占用空间，基座整体的外边缘做了R3的圆角处理，一方面避免装配时锐边划伤操作人员或者设备内部的线材绝缘层，另一方面也能适配注塑成型的工艺要求，减少应力集中导致的塑件翘曲问题。不同规格的电池格槽深度做了差异化设计，9V电池对应的格槽深度为26mm，刚好能完全容纳常规叠层9V电池的主体高度，不会出现电池突出架体影响仓盖装配的问题；AA型5号电池的格槽深度为14mm，AAA型7号电池的格槽深度为10mm，两类圆柱电池的格槽都预留了0.3mm的单边间隙，既能保证电池可以顺畅插拔，不会因为尺寸公差出现卡滞，

　　也能避免间隙过大导致电池在设备晃动时出现窜动、接触不良的问题。格槽的底部做了1mm的凸起支撑筋，电池装入后不会完全贴死在格槽底面上，一方面可以预留出少量的散热空间，避免大电流放电时电池热量堆积在架体内部，另一方面也能在格槽底部留出布线空间，方便焊接电池接触片或者布设供电引线，不需要额外在架体上开槽走线。在安装边界的设计上，这款电池架的基座底部预留了两个直径3.2mm的安装孔，孔位间距根据架体的整体尺寸做了对称布置，可以直接用M3的螺丝固定在设备的内部安装板上，也可以搭配双面胶做免螺丝固定，适配不同的装配需求；架体的总高度控制在30mm以内，不管是内置在手持设备的壳体内，还是作为桌面收纳架放置零散电池，都不会占用过多的垂直空间。

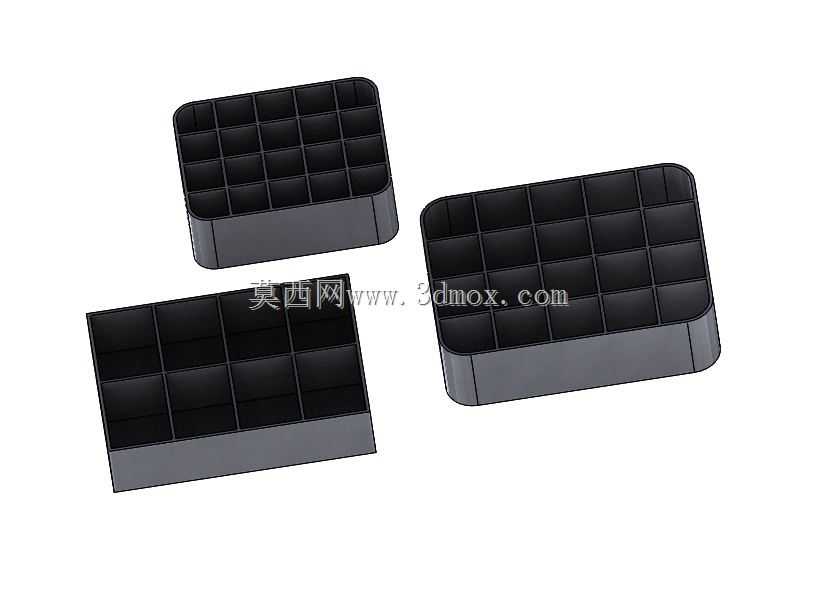

　　针对户外便携设备的使用场景，这款电池架的格槽内壁做了细微的防滑纹理，电池装入后即使设备出现倾斜、小幅振动，也不会从格槽内滑出，不需要额外增加电池压盖等辅助固定结构，进一步减少了整体的零件数量。做结构验证的时候，特意测试了不同品牌同规格电池的适配性，常规的碱性电池、充电电池都能顺畅装入，不会出现某一品牌电池尺寸偏粗卡滞、偏松晃荡的问题，格槽的尺寸公差控制在±0.1mm以内，完全能满足批量生产的装配要求。如果是作为桌面电池收纳使用，这款架体可以多个并排拼接使用，基座的侧边做了可拼接的卡槽结构，不需要额外的连接件就能把多个电池架组合成更大的收纳单元，适配不同数量的电池收纳需求，相比零散放置的电池，统一收纳在架体上也能避免电池正负极接触金属物件导致的短路风险，提升日常存放的安全性。在材料选择上，这类电池架通常采用阻燃ABS材质注塑成型，本身具备一定的绝缘性能，即使电池出现轻微漏液也不会腐蚀架体结构，也不会出现导电短路的问题，完全满足电子设备内部结构件的安全要求。
