阿奇AgieCut Classic 2S线切割机床结构模型

　　在精密模具加工、硬质合金零件生产、复杂轮廓金属构件制造的车间场景里，慢走丝线切割设备始终承担着高精度异形截面加工的核心工序，这款阿奇AgieCut Classic 2S线切割机床的简化结构模型，完全围绕车间布局规划、产线排布仿真、设备干涉校验的实际工程需求搭建，没有冗余的内部细碎零件结构，保留了所有影响空间占位、操作动线、安装对接的核心外形与结构特征。从实际加工场景来看，这类慢走丝线切割设备主要用于加工冲裁模具的凸凹模、硬质合金刀具的成型刃口、精密机械零件的异形通孔与外形轮廓，加工过程中依靠连续移动的细金属丝作为电极，通过脉冲火花放电蚀除金属完成切割，能够实现微米级的加工精度，是精密制造车间里不可或缺的精加工设备。

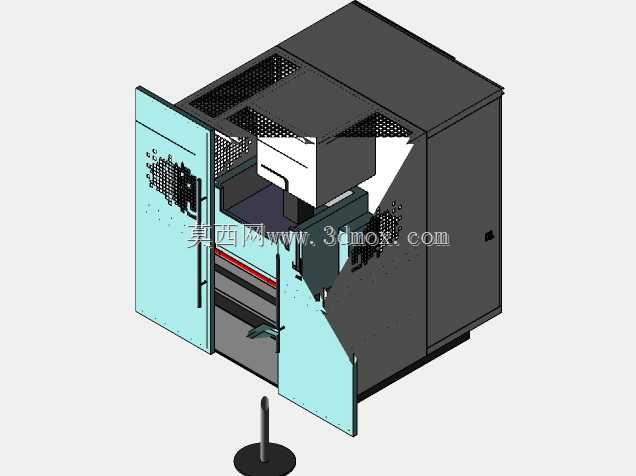

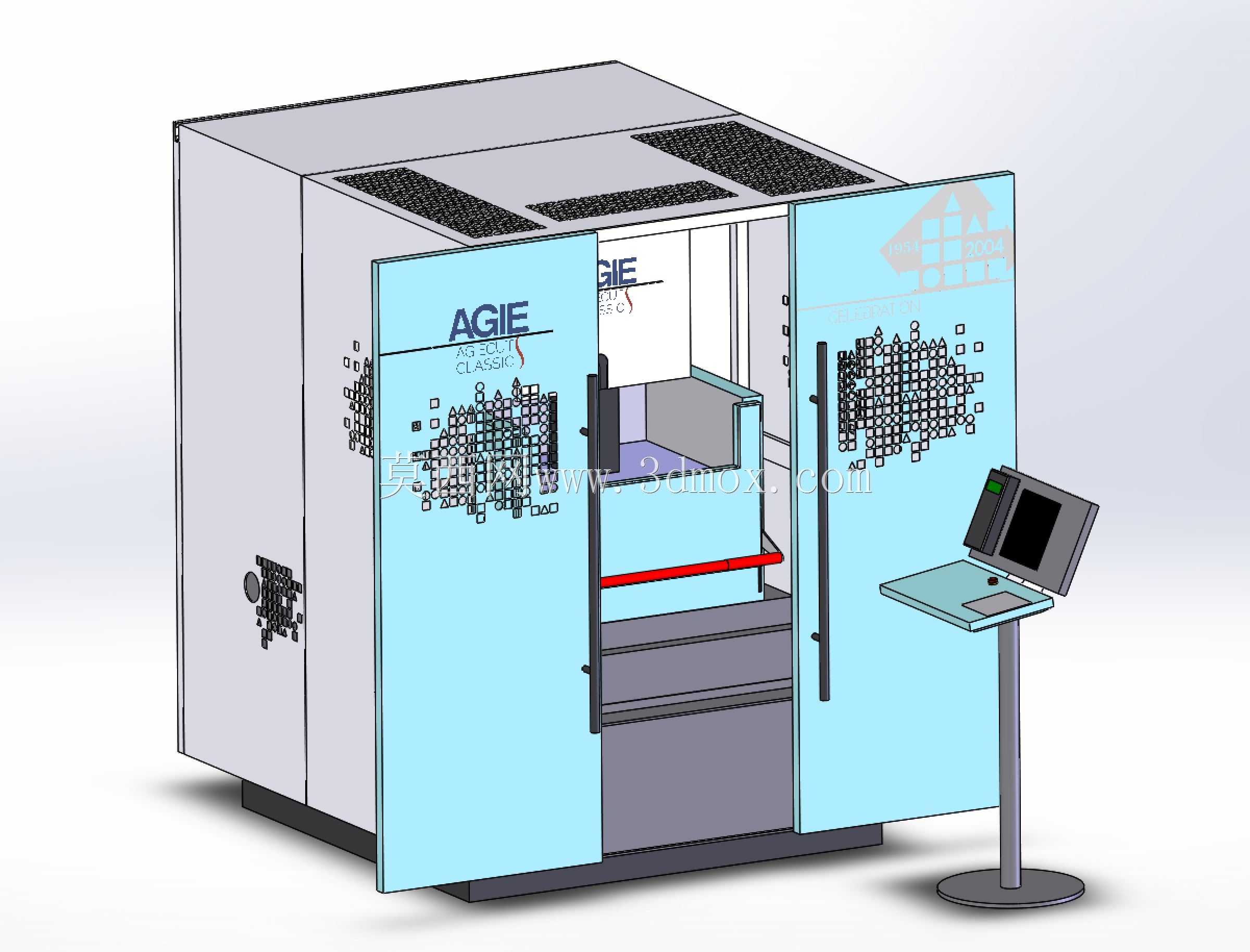

　　模型还原了设备双开防护门的结构特征，两扇对开的防护门完全覆盖加工腔体区域，门体上设置了可视化观察窗，既可以在加工过程中阻挡工作液飞溅、隔绝放电加工产生的弧光与金属屑，也能让操作人员随时观察内部加工状态，防护门的开合行程在模型中做了准确还原，在做车间布局时可以直接校验门体开启时是否会与周边设备、物料架、人行通道产生干涉，避免后期设备进场后出现操作空间不足的问题。设备右侧的悬臂操作站是模型重点还原的部分，悬臂从设备侧方延伸而出，操作面板带有倾斜角度的显示屏与操作按键区域，悬臂的支撑立柱落地位置、操作面板的旋转活动范围都做了符合实际设备的比例还原，在排布产线时可以根据操作站的位置规划操作人员的作业站位，预留足够的操作与调试空间，

　　同时也能校验操作站旋转时是否会与周边的走线槽、压缩空气管路、冷却水管路产生碰撞。设备顶部的通风散热格栅结构也在模型中有所体现，这类电加工设备的电源模块、脉冲控制单元都布置在设备顶部腔体，散热格栅的位置直接决定了设备安装时顶部需要预留的散热空间，不能紧贴厂房吊顶或者上层管线布置，避免影响设备散热效率，模型中准确还原了格栅的分布区域与尺寸占比，能够为厂房管线排布提供准确的参考。设备底部的安装基座做了一体化简化处理，保留了设备整体的占地轮廓与承重基座的外形尺寸，在做车间地面承重核算、设备安装地脚定位时，可以直接提取模型的底面轮廓尺寸与重心投影位置，不需要再额外查找设备样本的外形参数，大幅提升布局设计的效率。从设计思路上看，这个模型没有追求对设备内部走丝机构、工作液循环系统、脉冲电源模块的精细还原，而是把所有建模重心放在了影响车间布局的外部结构上：防护门的外形与开合边界、操作站的位置与活动范围、设备整体的长宽高占位、顶部散热区域的位置、侧面维护面板的开合空间，所有结构都按照实际设备的比例做了简化，既保证了布局仿真时的尺寸准确性，也不会因为模型过于细碎导致装配卡顿、文件过大的问题。在实际工程应用中，这类简化设备模型常用于新建车间的三维布局仿真、现有产线的设备升级改造排布、数字化车间的可视化搭建，设计师可以直接将模型导入装配环境，搭配加工中心、磨床、铣床等其他设备模型完成整个加工车间的排布，校验设备之间的安全距离、物料转运的通道宽度、

　　操作人员的作业空间是否符合安全规范，同时也能用于设备安装前的管线预留定位，根据模型上的电源接口、工作液进出口、压缩空气接口的大致位置，提前在地面或者墙面预留对应的管线接口，减少设备进场后的安装调试周期。设备的整体外形采用方正的封闭式柜体设计，这种设计既可以保证加工过程中工作液不会外溅，也能减少外部环境的温湿度变化、粉尘对加工精度的影响，模型中还原了柜体侧面的维护舱门位置，在做布局时需要在维护舱门对应的侧面预留足够的维护空间，方便后期检修时打开舱门更换走丝组件、维护工作液过滤系统。操作站的落地底座采用圆形配重底座设计，这种结构可以保证悬臂操作面板在旋转调整角度时的稳定性，不会因为悬臂伸出过长出现倾倒问题，模型中准确还原了圆形底座的直径尺寸，在排布地面标识、规划设备周边的定置区域时，可以避开底座的安装位置，避免物料堆放影响操作站的调整。
