高速电火花钻孔加工设备结构模型

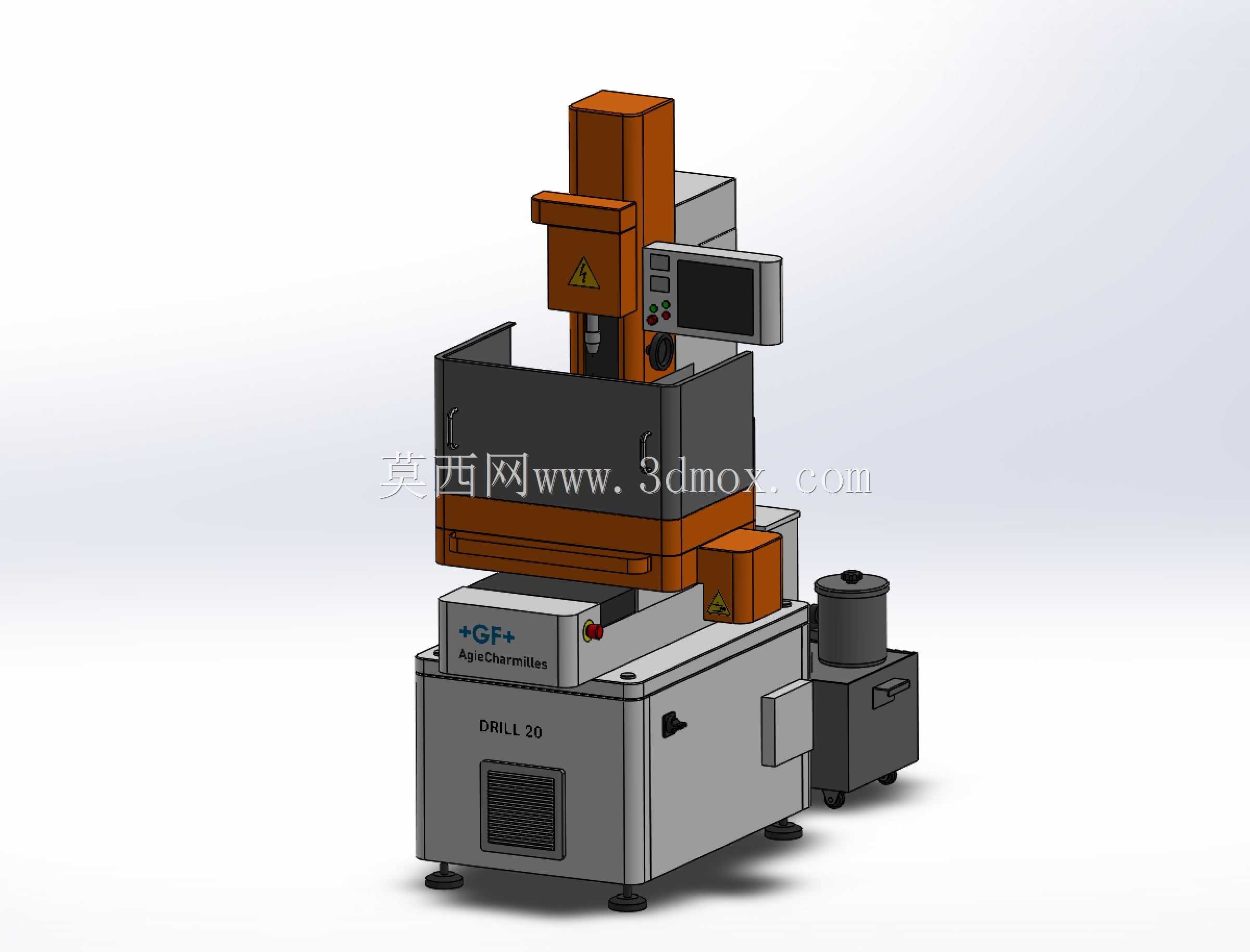

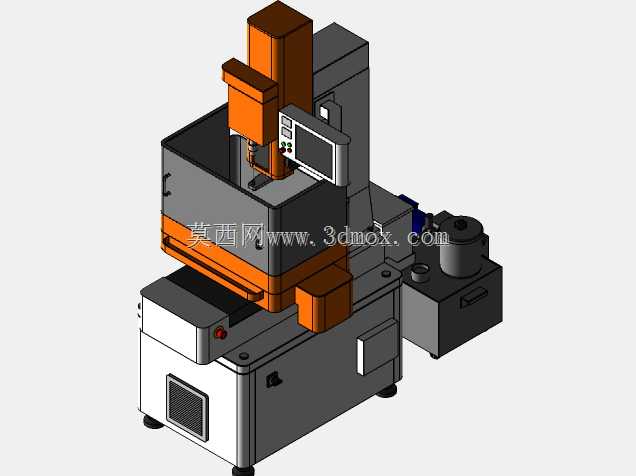

　　在精密模具制造、航空航天零部件加工、高端五金零件生产场景中，细小深孔、硬质合金材料孔位加工一直是常规切削设备难以高效覆盖的工序，这款电火花钻孔设备的三维结构模型，正是针对这类加工需求做的布局级简化建模，可直接用于车间产线排布、设备工位规划、加工单元仿真的参考载体。从实际加工用途来看，这类设备依靠脉冲放电蚀除金属材料，无需接触工件施加切削力，可加工淬火钢、硬质合金、高温合金等常规刀具难以切削的导电材料，尤其适合加工直径0.1-3mm范围的深小孔、喷油嘴孔、模具冷却水道孔、筛网群孔等特征，加工过程不受材料硬度限制，也不会产生切削力导致的薄壁工件变形问题。模型还原了设备的核心功能模块布局：上部的主轴进给单元集成了电极装夹、伺服进给、

　　放电状态检测结构，可实现电极的微米级进给控制，匹配放电间隙的实时调整需求，避免拉弧烧伤工件；侧面搭载的操作显示单元，还原了实际设备的人机交互界面安装位置，在做车间布局时可直接参考操作位的预留空间，避免工位排布后出现操作遮挡、安全距离不足的问题；中部的工作液槽结构，还原了槽体的开合边界、工件装夹平台的安装位置，工作液作为放电介质同时承担排屑、冷却作用，槽体的尺寸边界直接决定了可加工工件的最大外形尺寸，模型中槽体周边预留的操作空间，也对应实际生产中工件吊装、夹具拆装的作业范围；下部的床身基座采用整体铸铁结构的简化建模，还原了设备的重心分布、调平脚座的安装位置，基座侧边集成的工作液过滤循环单元，还原了过滤箱、补液装置的外接布局，

　　在做产线规划时可提前预留循环系统的维护空间，避免后期设备进场后出现管路排布、滤芯更换操作空间不足的问题。从设计思路层面，这个简化模型剔除了内部复杂的电气布线、精密传动副细节，保留了所有影响布局规划的外轮廓尺寸、安装接口位置、操作维护空间边界，既不会因为模型过于复杂导致布局仿真时占用过多计算资源，也不会因为过度简化丢失关键的尺寸参考信息。设备的外形轮廓遵循了工业机床的人机工程设计逻辑，操作面板高度匹配站立操作的舒适视角，主轴行程范围覆盖常规中小型零件的加工高度需求，侧边的过滤单元与主机采用分体式布局，可根据车间实际场地情况调整摆放位置，无需改动主机的安装基准。在安装边界层面，模型还原了设备底部四个调平脚座的安装孔位分布，

　　设备进场安装时可提前根据孔位位置做地面预埋、减震垫铺设，主机与过滤单元之间的管路连接预留了足够的弯折空间，避免管路过度弯折导致工作液循环不畅；设备上部的主轴单元最大抬升高度也做了准确还原，在做厂房高度规划、行车吊装路径设计时，可直接参考该尺寸预留安全距离，避免设备安装、维护时出现干涉问题。对于从事车间布局设计、加工单元仿真、设备选型评估的工程人员来说，这类简化模型的实用性远高于带全内部细节的完整模型，它可以快速导入产线仿真软件，完成设备排布、物流路径验证、人机操作空间校核等工作，也可用于前期方案汇报时的设备展示，让非技术人员快速理解加工单元的构成与布局逻辑。模型中各功能模块的比例完全参照实际设备缩放，没有做夸张的外形美化，所有外凸的操作部件、接线端口、维护门的位置都与实际设备一致，在做安全防护设计时，可直接根据模型轮廓设计安全围栏、光栅保护的安装位置，确保防护范围覆盖设备的所有运动部件行程。
