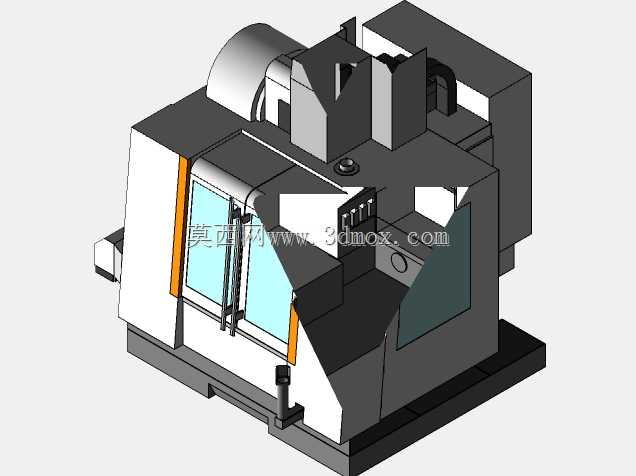

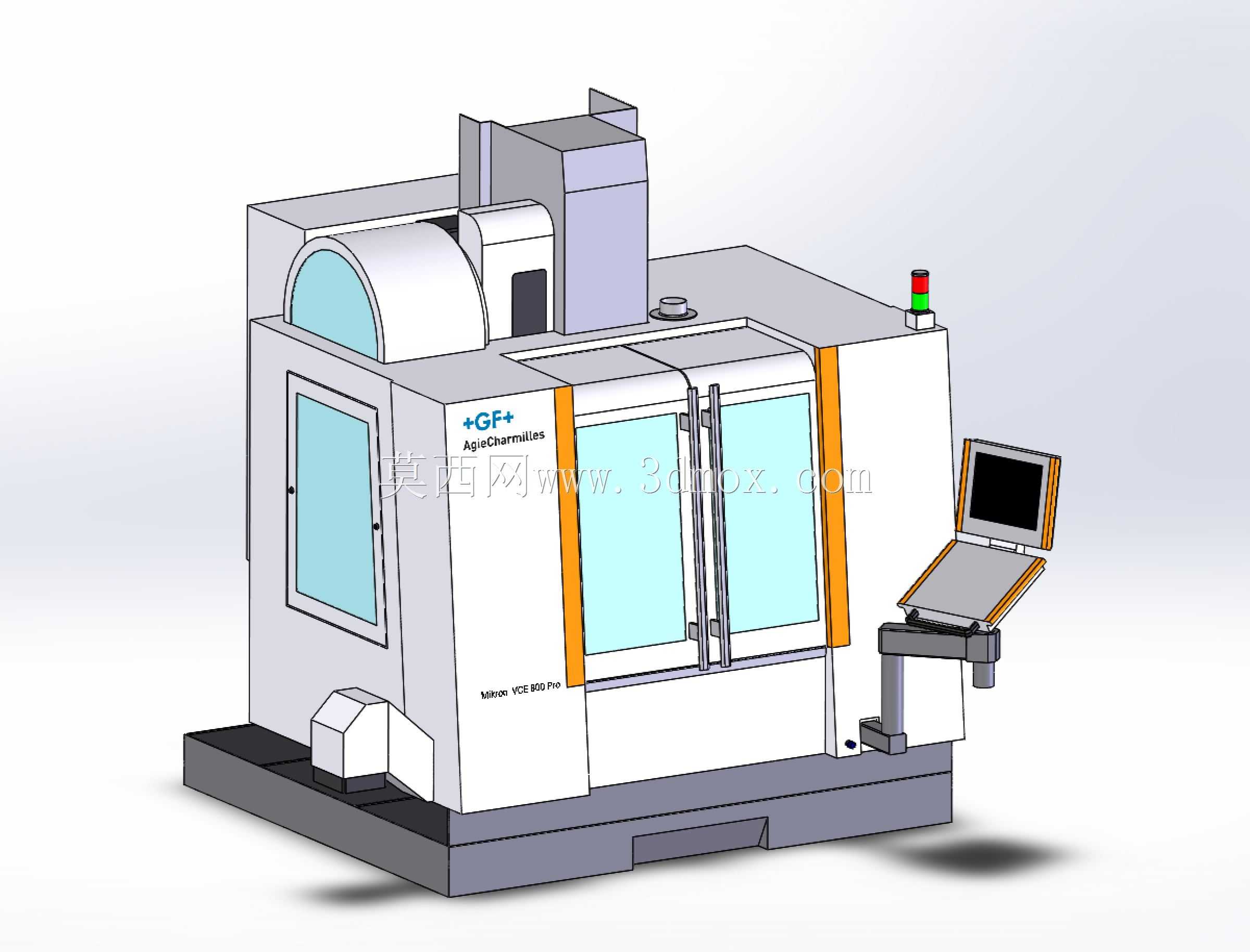

米克朗VCE800Pro三轴立式加工中心结构模型

　　在离散制造的金属切削加工场景里，立式加工中心始终是中小尺寸结构件、模具型腔类零件加工的核心主力设备，本次呈现的米克朗VCE800Pro三轴立式加工中心简化结构模型，完全围绕车间布局规划、产线仿真验证、设备干涉校验的实际工程需求搭建，没有冗余的细碎内部零件结构，保留了所有影响空间占位、操作交互、配套设施对接的关键外形特征。从实际产线布局的工程需求出发，模型完整还原了设备的整体安装边界：床身底座采用大尺寸铸铁支承结构设计，底部预留了符合工业标准的地脚螺栓安装点位，布局规划时可直接根据底座轮廓划定设备安装的安全区域，提前预留地面走线、切削液管路排布、排屑器安装的预留空间，避免后期产线调整时出现设备与厂房立柱、物流通道、

　　周边配套工装的干涉问题。设备的操作侧采用双滑动防护门设计，防护门配备大面积透明观察窗，模型还原了防护门的全开行程边界，在做产线人机工程校验时，可直接模拟操作人员上下料、更换刀具、清理加工腔的操作空间需求，提前确认操作位与物料台、刀具柜的摆放距离是否符合安全操作规范，避免出现操作空间不足导致的作业效率下降、安全隐患等问题。设备右侧的悬挂式操作站采用可多角度调整的悬臂结构，模型保留了操作站的转动、俯仰调整范围，布局时可根据操作人员的站立位置、作业习惯调整操作站的摆放角度，同时确认操作站转动过程中不会与周边的物流小车、工位器具发生碰撞。设备顶部的三色状态警示灯、主轴冷却单元的外凸结构也做了完整还原，在做厂房高度校验、顶部通风管道、

　　起重设备行程规划时，可直接以这些最高外凸点作为设备的高度边界，避免出现顶部空间不足的问题。从设备功能特性的还原来看，模型清晰区分了床身、立柱、主轴箱、工作台、防护外壳、操作站、排屑预留位等不同功能模块的轮廓，在做加工单元仿真时，可直接基于这些模块划分运动副，模拟X/Y/Z三轴的行程运动，验证工作台移动、主轴升降过程中与工件、夹具、周边设备的干涉情况。对于做车间数字化孪生、产线可视化展示的场景，该模型的面数控制合理，不会给实时渲染带来过大的性能压力，同时关键特征辨识度足够，能够清晰区分设备的各个功能区域，满足展示级别的精度需求。从设计思路上，该模型没有追求全细节的零件级还原，而是聚焦于工程应用中最常用的布局、仿真、展示需求，

　　省略了内部的丝杠、导轨、电机、刀库等不影响外部轮廓的细碎结构，既保证了关键尺寸、外形特征的准确性，又大幅降低了模型的复杂度，能够适配不同工程场景的使用需求。在做整厂规划时，可直接将该模型导入产线仿真软件，配合上下料机械手、物料缓存台、检测设备等周边设施的模型，完成整个加工单元的布局验证，提前测算设备间距、物流路径、操作空间的合理性，减少后期现场安装调试时的整改工作量。对于设备选型阶段的方案汇报，该模型可直观展示设备的外形特征、操作位布局、安装空间需求，帮助决策人员快速理解设备的摆放方案，对比不同型号设备的空间占用差异，选出最适配厂房条件的设备配置。此外，模型还原了设备正面的GF加工方案标识、操作面板的倾斜角度、观察窗的边框尺寸等细节特征，在做车间效果图渲染、宣传素材制作时，也能够满足视觉展示的精度要求，不需要额外做大量的外观调整工作。
