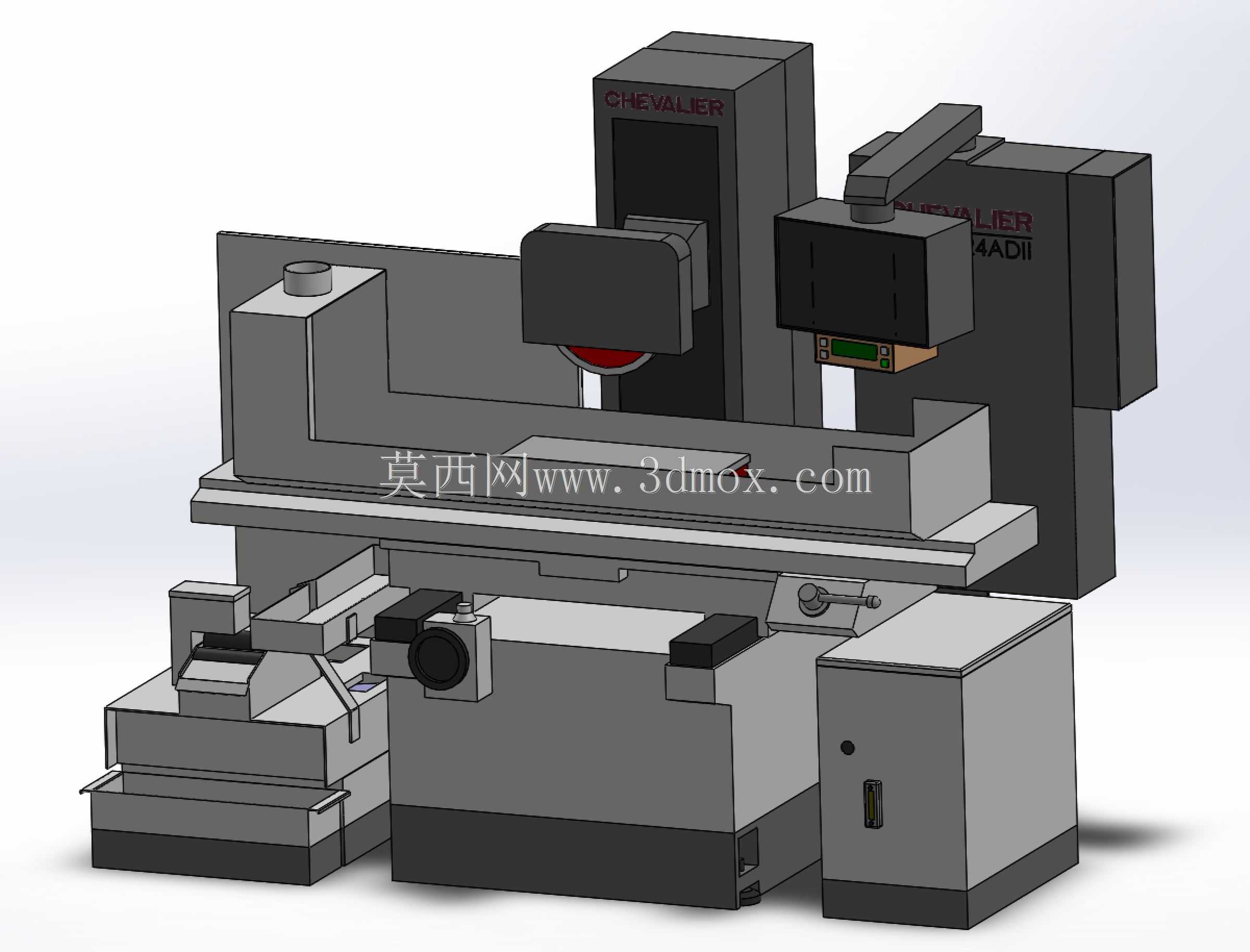

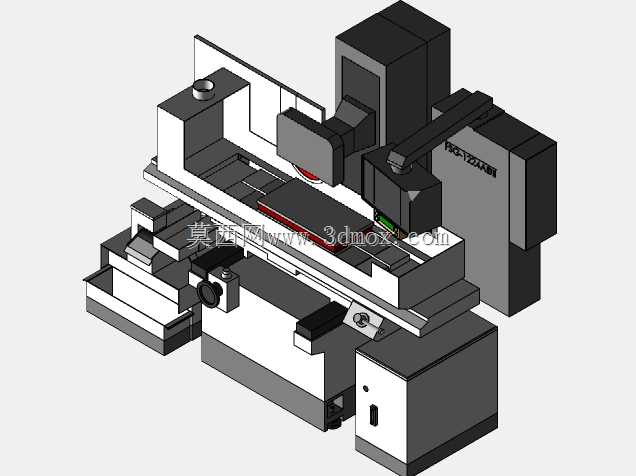

骑士FSG-1224ADII自动平面磨床结构

　　在精密机械加工车间的平面加工工序段，这类自动平面磨床是保障工件平面度、表面粗糙度达标的核心加工设备，主要承担淬硬钢、硬质合金、陶瓷等各类高硬度材质工件的平面磨削作业，覆盖模具钢料开粗后精磨、精密零部件基准面加工、工装夹具定位面修磨等多个生产场景，是模具制造、精密零部件加工、五金工具生产领域不可或缺的精加工设备。从设备实际功能来看，FSG-1224ADII作为自动型平面磨床，可实现自动进给、自动磨削循环作业，相比手动磨床能大幅降低操作人员的劳动强度，同时稳定控制磨削进给量，保障批量加工工件的尺寸一致性，其磨削头可实现垂直方向的精准进给，工作台可带动工件做纵向往复运动，横向进给机构可带动磨头完成步进式进给，配合砂轮的高速旋转，

　　逐步去除工件表面的加工余量，最终达到要求的平面精度与表面质量。在设计思路上，该简化结构模型优先还原了设备的整体布局与核心部件的位置关系，床身作为整台设备的承载基础，采用箱式结构设计，为工作台、立柱、磨削头等部件提供稳定的安装基准，避免磨削过程中因刚性不足产生振动影响加工精度；立柱安装在床身后侧，为磨头的垂直升降运动提供导向支撑，导轨副采用适配磨床作业的高刚性导向结构，保障垂直进给的直线度与运动平稳性；工作台布置在床身上方，采用长行程往复运动结构，可适配对应尺寸范围内的工件装夹加工，工作台表面预留T型槽安装位，用于固定电磁吸盘或者专用工装夹具，满足不同外形工件的装夹需求；磨头部分集成了砂轮主轴、进给驱动、砂轮修整器安装位等核心结构，

　　主轴采用高刚性支撑结构，保障砂轮高速旋转时的跳动量控制在精度允许范围内，避免磨削表面出现振纹；电气柜布置在设备侧方，与主机本体保持合理的安装间距，既方便电气线路的排布连接，也能避免磨削过程中的切削液、磨屑进入柜体内部影响电气元件稳定运行。从安装边界与外形尺寸来看，该型号磨床属于中型平面磨床范畴，设备整体占地尺寸适配常规机械加工车间的设备排布要求，安装时需要在地面预留对应的设备基础，保障床身安装后的水平度符合设备调试要求，设备周边需要预留足够的操作空间、维护空间以及工件上下料的转运空间，工作台的最大行程决定了可加工工件的最大外形尺寸，磨头的最大垂直行程决定了可加工工件的最大高度，在车间布局规划阶段，可借助该三维模型核对设备与周边设备、

　　车间立柱、物流通道的安全间距，提前规划切削液管路、电力供应线路的排布路径，避免后期设备进场安装时出现空间干涉问题。该模型为简化结构版本，核心还原了设备的外部轮廓、核心部件的相对位置与安装接口，省略了内部复杂的传动细节、管线排布等非布局必要结构，主要用于车间新设备导入阶段的布局仿真、生产线规划阶段的设备占位核对，也可作为磨床操作培训的辅助展示模型，帮助新入职的操作人员快速熟悉设备的整体结构与各部件的功能位置，在进行设备周边安全防护装置设计、自动上下料机械手对接方案设计时，也可借助该模型核对对接位置的尺寸关系，提前排查干涉风险，减少现场调试阶段的改动工作量。在实际加工应用中，这类自动平面磨床的加工精度可达到微米级，能够满足多数精密零部件的平面加工要求，配合合适的砂轮选型与磨削参数设置，可实现镜面级的表面磨削效果，在模具制造领域，常用于模具型腔、型芯的基准面加工，以及模具滑块、导板等配件的精密平面加工；在精密零部件加工领域，常用于液压阀块、精密量具、轴承配件等零件的平面精加工，是保障零件配合精度的关键加工设备。模型在结构还原上充分考虑了布局设计的使用需求，各部件的外形尺寸、安装位置均按照真实设备的比例进行还原，能够准确反映设备的实际占地范围与操作空间需求，避免因模型尺寸偏差导致车间布局规划出现失误。
