通讯设备用双孔限位压固支撑座结构

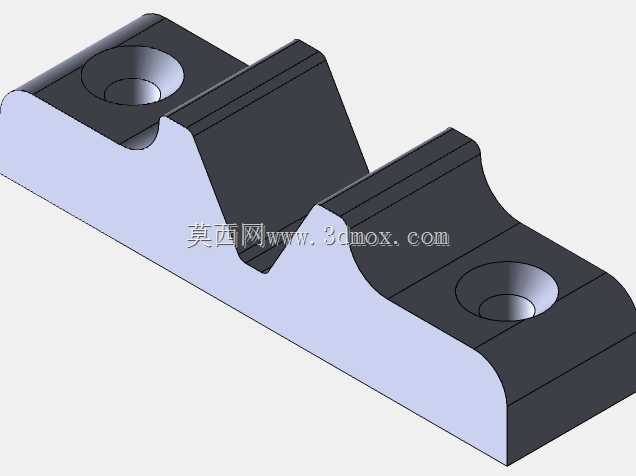

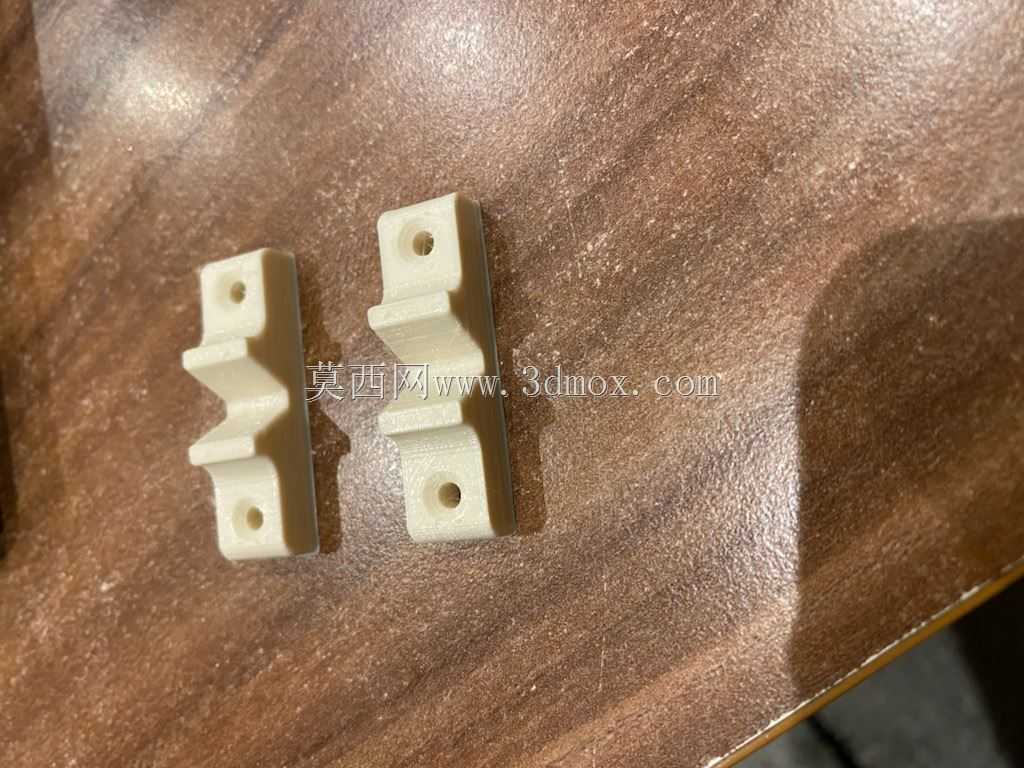

　　这类双孔压固支撑结构，多应用在通讯类终端设备的内部装配场景中，核心作用是对设备内部的柔性排线、小型功能模块或者壳体拼接处做位置限定与压合固定，避免设备在运输、日常使用过程中受振动、冲击影响出现内部构件移位、排线松脱的问题，保障通讯设备长期运行的连接可靠性。从结构设计逻辑来看，整体采用一体化铣削成型的长条形基座布局，基座两端对称设置沉头安装孔，沉孔的深度与孔径匹配常用的十字槽或者内六角平机螺丝，安装后螺丝头部完全没入沉孔平面，不会突出基座表面干涉周边其他构件的装配空间，两个安装孔的孔位间距经过公差匹配，适配通讯设备壳体上预设的标准安装柱位，安装时不需要额外做孔位调整，直接对位锁附即可完成固定。基座中部设置两道凸起的限位挡边，

　　两道挡边的高度差根据需要压合的构件厚度做匹配设计，靠近基座两端的挡边高度略低，中部的挡边形成内凹的避让槽，这个槽位刚好可以容纳需要限位的排线或者模块侧边，既可以限制构件沿基座长度方向的窜动，也能避免压合时对构件表面造成过度挤压损伤，挡边与基座主体的衔接处全部做圆角过渡处理，没有尖锐的直角棱边，一方面可以消除机加工过程中的应力集中问题，提升零件长期受交变应力下的结构强度，另一方面也能避免装配过程中尖锐棱边划伤操作人员或者割伤柔性排线的绝缘层。从安装边界来看，基座整体的底面为全平面设计，安装时与设备壳体的安装面完全贴合，没有悬空区域，锁附螺丝后受力均匀，不会出现局部翘曲的问题；基座的总宽度控制在较窄的尺寸范围内，

　　适合布置在通讯设备内部空间局促的边角区域，不会占用过多的内部布线空间，基座的总高度经过压缩设计，在保证自身结构强度与压合行程足够的前提下，尽可能降低整体高度，适配轻薄型通讯设备的内部堆叠需求。设计过程中针对安装孔的位置做了防呆考量，两个安装孔的中心连线与基座长度方向平行，且其中一个孔位距离基座近端的距离略小于另一端，反向安装时会出现孔位与壳体安装柱无法对齐的情况，从结构上避免装配人员装反零件导致的功能失效。基座的所有外露面都做了均匀的表面处理，粗糙度控制在合理区间，既不会因为表面过于粗糙增加装配时的摩擦阻力，也不会因为表面过于光滑导致压合的构件出现打滑移位的问题。在实际设备装配场景中，这类支撑座不需要额外搭配其他辅助固定件，

　　仅通过两颗螺丝即可完成安装固定，装配工序简单，适合通讯产品流水线的批量装配作业，能够有效提升单台设备的装配效率，降低装配环节的人工成本。同时，一体化的结构设计没有拼接缝隙，长期使用过程中不会出现拼接件松动脱落的问题，在通讯设备常见的高低温工作环境下，结构形变量控制在极小范围内，能够持续保持稳定的压合力，不会因为温度变化导致压合失效。针对不同厚度的被压合构件，只需要调整中部挡边的凸起高度，不需要改动整体的安装孔位与基座外形尺寸，就可以快速适配不同型号的通讯设备内部固定需求，具备较好的结构通用性，能够减少同类型固定件的开模或者加工种类，降低零部件的管理成本。
