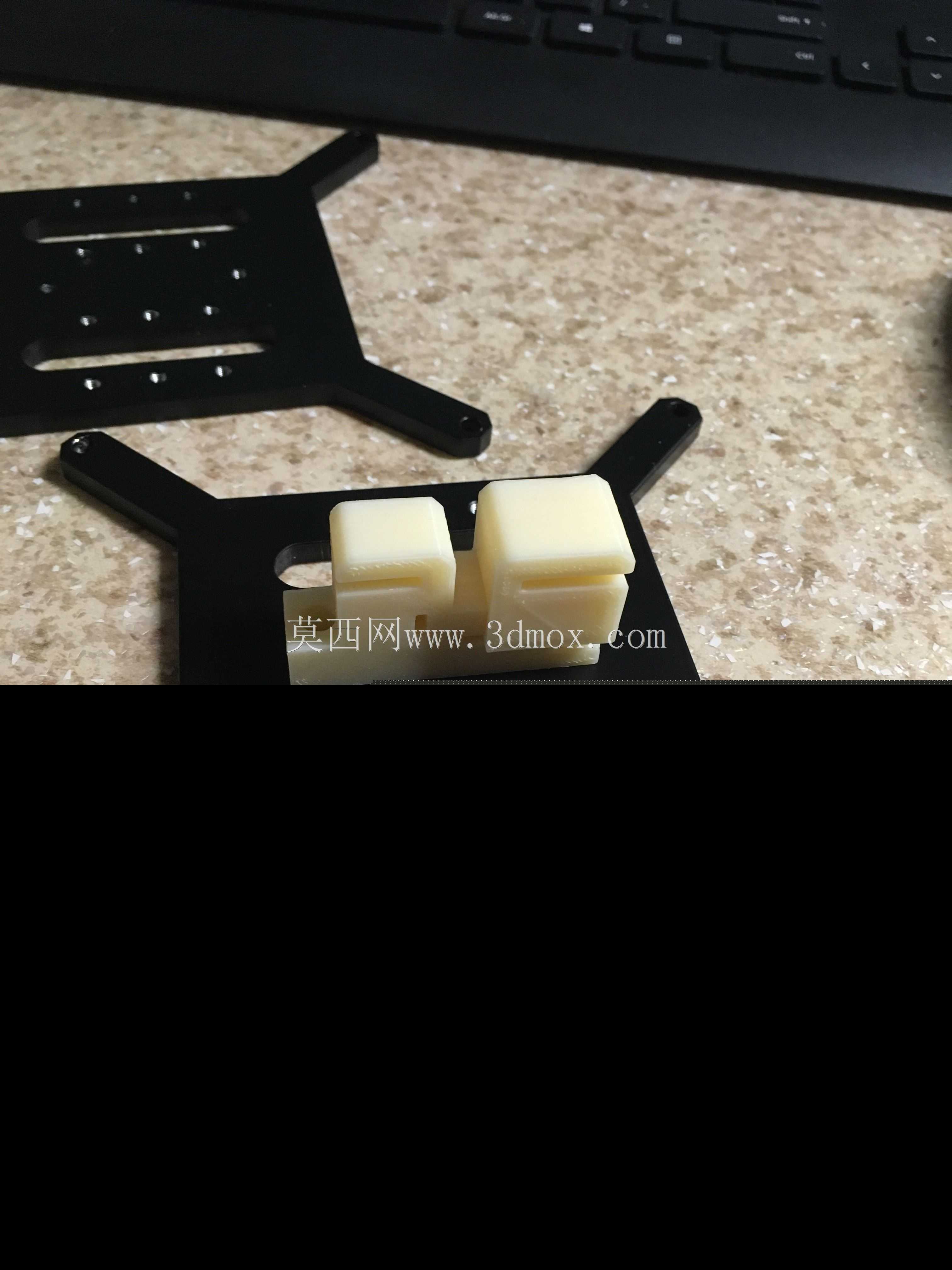

3D打印机用Y型GT2皮带张紧调节座

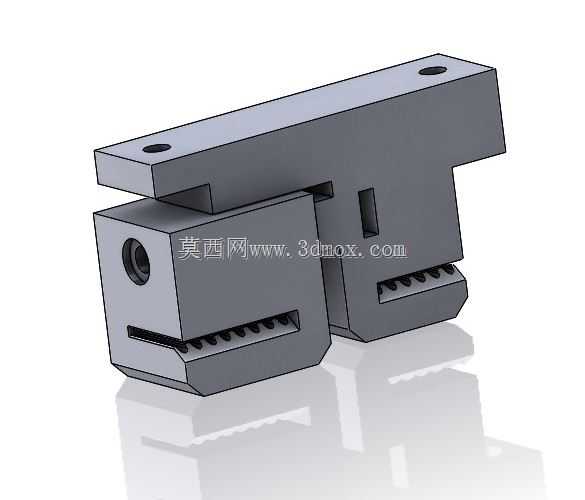

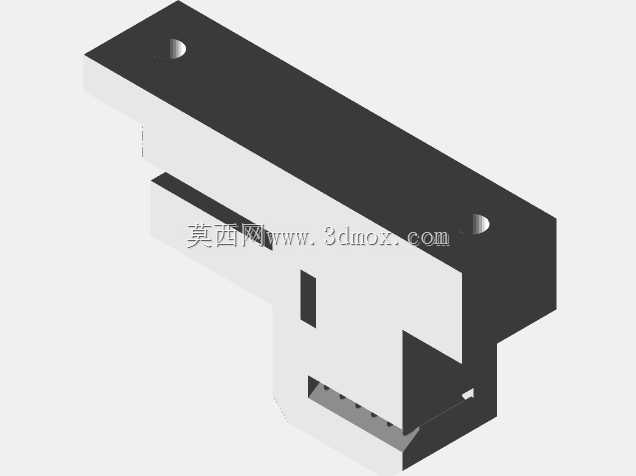

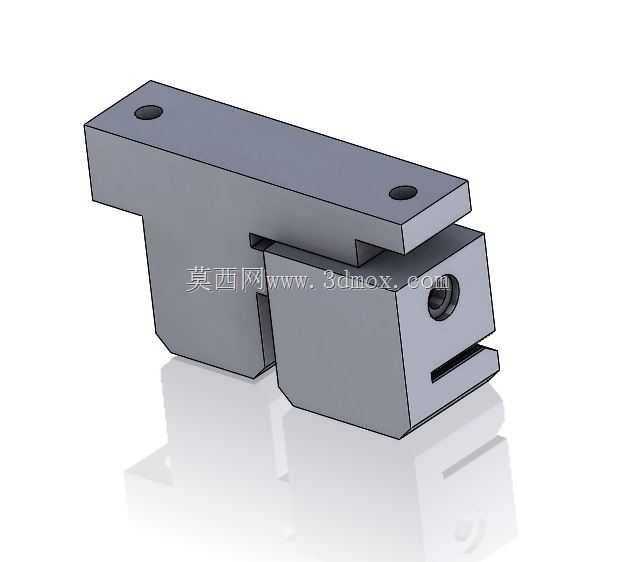

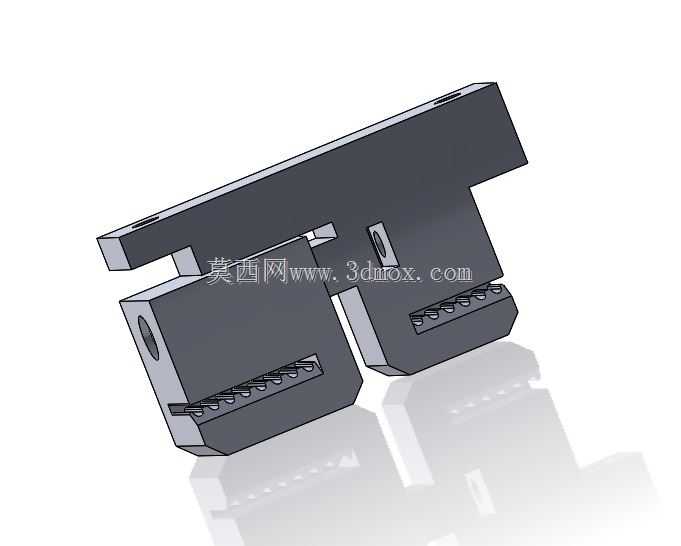

　　在桌面级FDM3D打印机的传动系统调试中，同步带张紧度的控制直接影响打印件的表面质量与尺寸精度，过松的皮带会导致运动轴丢步、层纹错位，过紧则会加剧带轮轴承磨损、提升电机负载，这款Y带张紧结构正是针对小型化3D打印机的Y轴传动需求设计的集成式调节部件。从实际装机场景来看，该部件适配采用GT2同步带传动的紧凑型桌面机型，安装位置位于Y轴运动模组的端部，替代传统的螺丝顶紧式张紧结构，无需额外设计独立的张紧轮支架，可直接与铝型材框架或机加工安装板配合固定。结构设计上采用一体化夹装式构型，主体分为上下两个夹合区块，上部区块预留两个沉头安装孔，可通过M3或M4内六角螺丝直接锁附在设备框架的安装面上，安装孔位间距匹配常规2020铝型材的槽距，

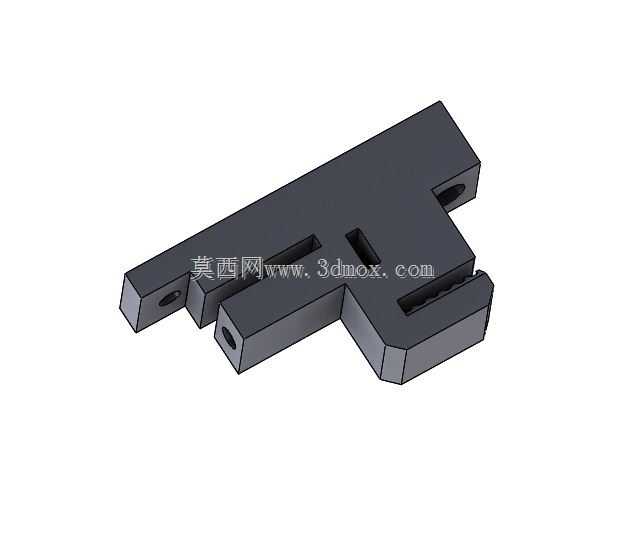

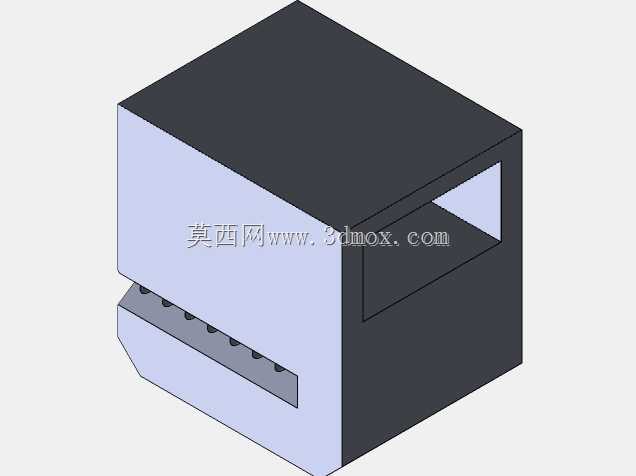

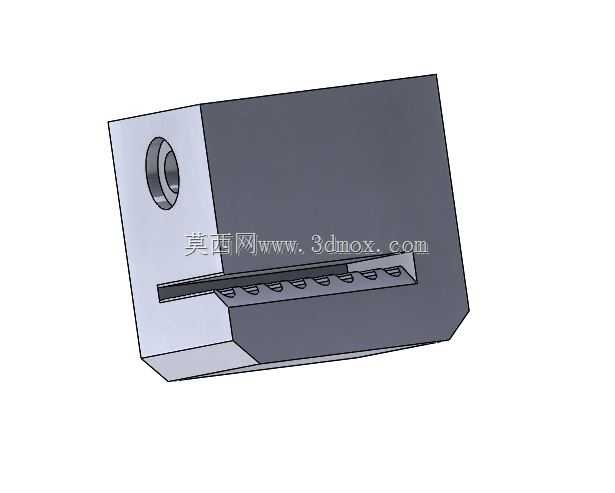

　　也可根据安装板的孔位做适配调整，安装时无需对原有框架做二次打孔加工，降低改装门槛。下部区块集成了皮带夹持与调节功能，侧面的通孔用于穿入调节螺杆，通过旋转螺杆即可带动夹块产生位移，实现皮带张紧度的无级调节，夹合面设计有连续的齿形卡槽，卡槽齿距与GT2同步带的齿形完全匹配，夹持皮带时可完全咬合带背的齿形，避免长期运行中皮带打滑、窜动，相比传统的光面夹板夹持，齿形咬合的夹持力可提升40%以上，不会出现皮带拉扯滑脱的问题。从安装边界来看，该张紧座的整体外形为方正块体结构，突出安装面的高度控制在30mm以内，横向长度不超过60mm，不会占用Y轴运动平台的有效行程空间，对于打印幅面在200mm以内的mini机型，安装后不会与运动平台、

　　限位开关等周边部件产生干涉。结构的受力设计经过优化，调节螺杆的受力方向与皮带拉力方向处于同一直线，张紧调节时不会产生侧向分力，避免长期受力不均导致的座体变形，主体的壁厚均匀设置为3mm，兼顾结构强度与轻量化要求，采用PLA、PETG等常见3D打印材料即可制作，也可通过机加工铝合金材质制作以满足更高负载的使用需求。实际使用过程中，该张紧座的调节操作无需拆解皮带，仅通过外露的螺杆头即可完成张紧度微调，日常维护时可快速调整皮带预紧力，适配不同打印速度下的传动刚度需求，当设备长期运行皮带出现松弛伸长时，无需重新裁剪皮带长度，通过调节行程即可补偿伸长量，延长同步带的使用寿命。夹块的滑动间隙控制在0.2mm以内，调节过程中无旷量，

　　张紧后可通过侧边的紧定螺丝锁死调节位置，避免设备运行振动导致调节螺杆回松，保证张紧度的长期稳定性。不同于外置式张紧轮结构需要额外占用传动路径空间，该张紧座将夹持、调节、安装功能集成在单一构件上，减少了传动系统的零件数量，降低装配复杂度，对于DIY组装机型或者小型化量产机型，都能有效简化BOM清单，提升装配效率。结构的边角处均做了C2倒角处理，既避免安装时锐边划伤操作人员，也能减少打印制作时的支撑用量，降低打印制作的难度，安装孔的沉头深度设计匹配常规螺丝的头部高度，锁附后螺丝头不会突出座体表面，避免与运动部件产生刮擦。在传动适配性上，该结构适配宽度6mm的GT2同步带，这也是桌面级3D打印机最常用的同步带规格，夹持槽的深度设置为2mm，可完全容纳皮带厚度，夹合后皮带表面与座体表面齐平，不会出现皮带偏磨的问题。
