2020规格铝型材直角连接角托架结构

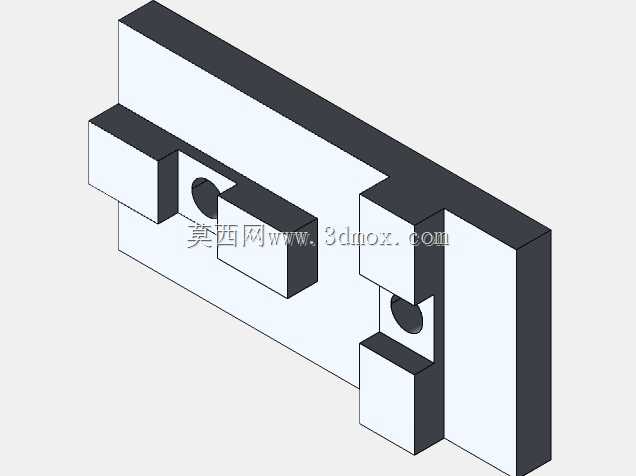

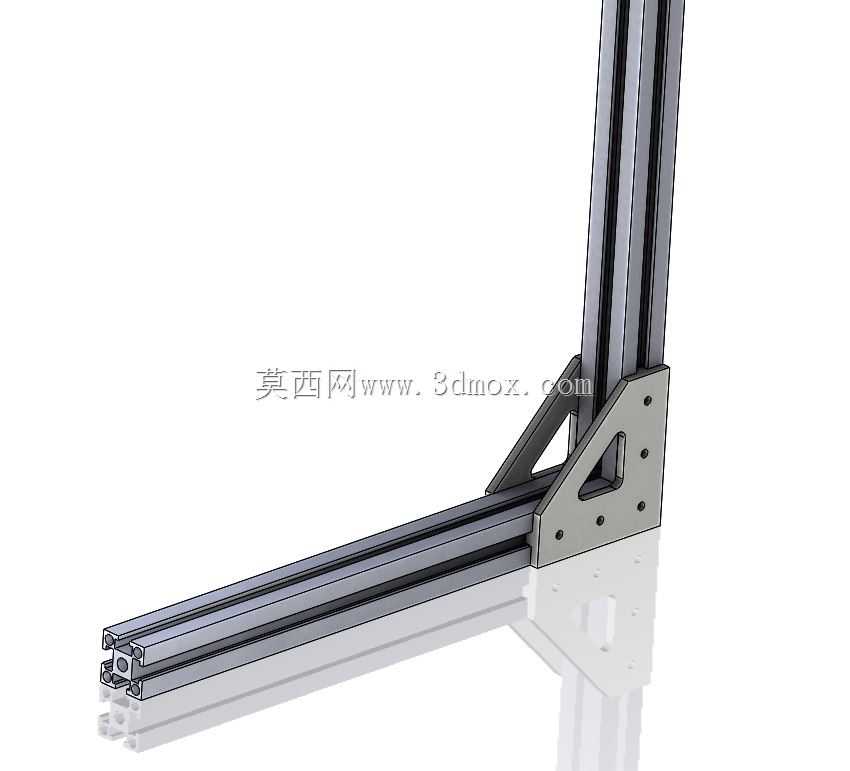

　　在工业铝型材框架搭建的各类场景中，直角部位的连接强度直接决定整套框架的抗形变能力与长期使用稳定性，这款适配2020规格铝型材的角托架，正是针对小截面型材直角拼接场景开发的专用连接构件。日常在非标自动化设备的小型机架、3D打印设备的框架结构、桌面级工装治具的支撑骨架、电子检测设备的防护外框搭建中，20系列铝型材因为截面尺寸紧凑、整体重量轻便，被大量应用在负载不高但对安装空间有严格限制的工位，而常规的内置角码连接方式，往往存在安装时需要提前在型材槽内预置螺母、拼接后外侧存在连接缝隙、受侧向冲击力时连接点容易出现松脱偏移的问题，这款外置式角托架的设计，刚好填补了小规格型材直角外置连接的选型空白。从实际安装边界来看，这款角托架适配壁厚1.

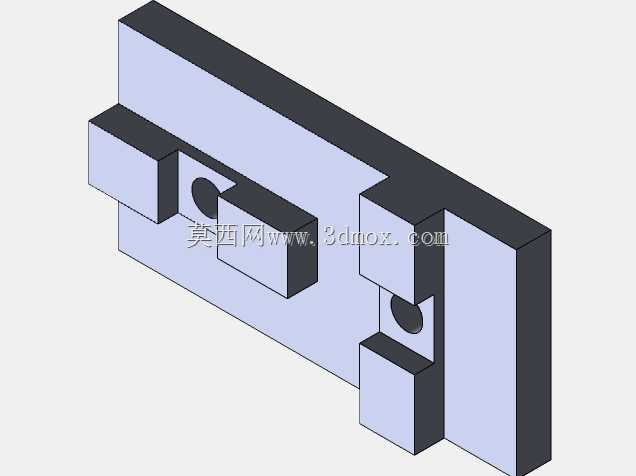

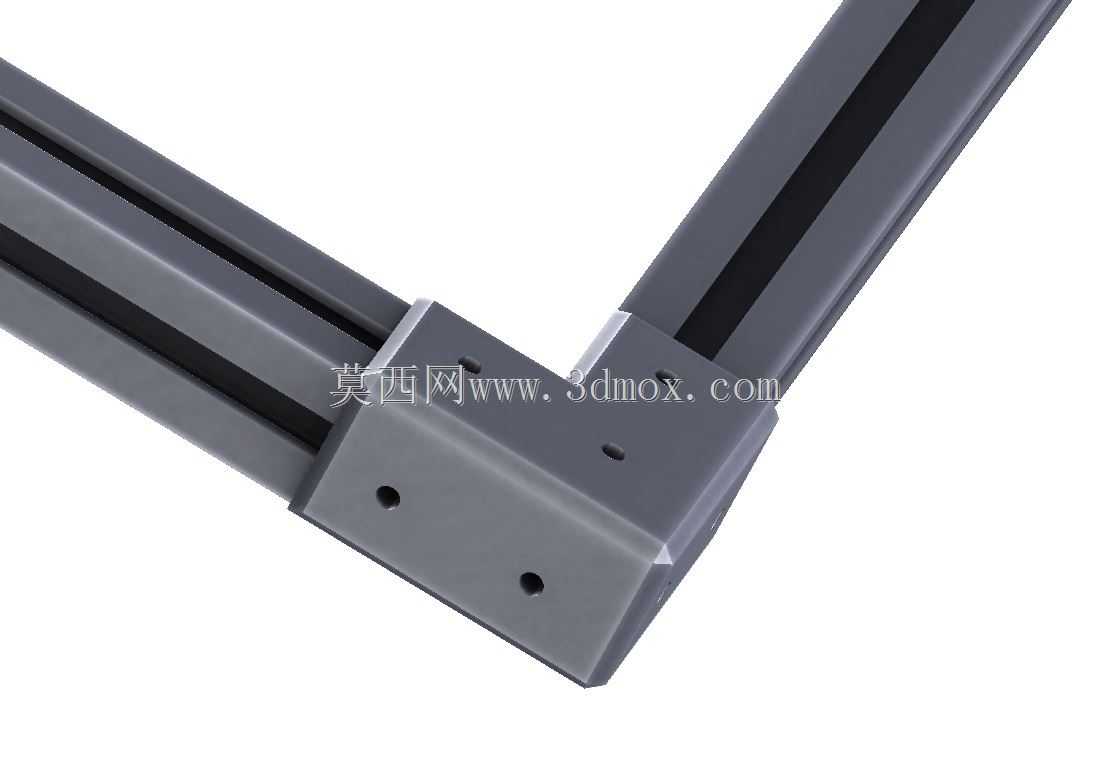

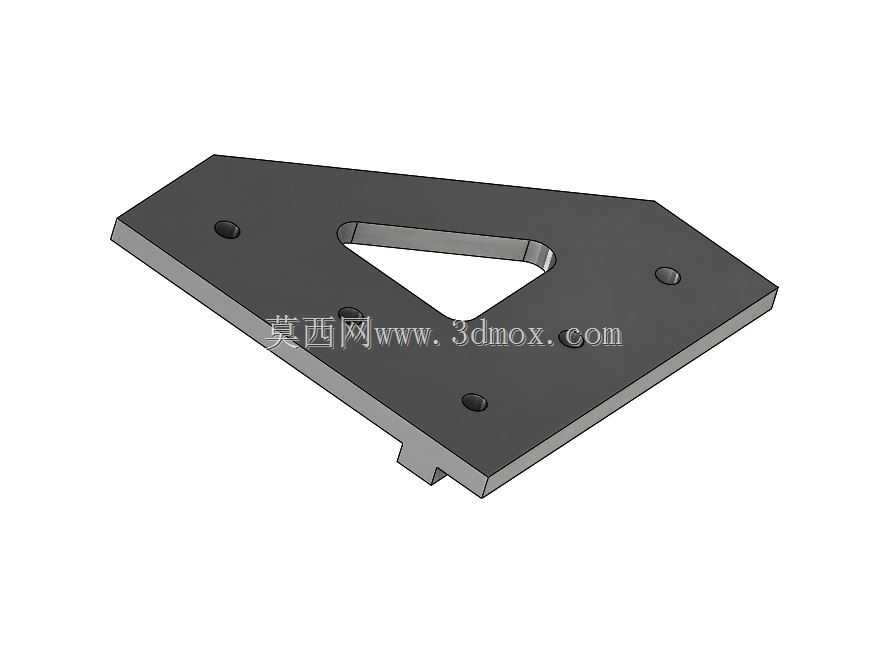

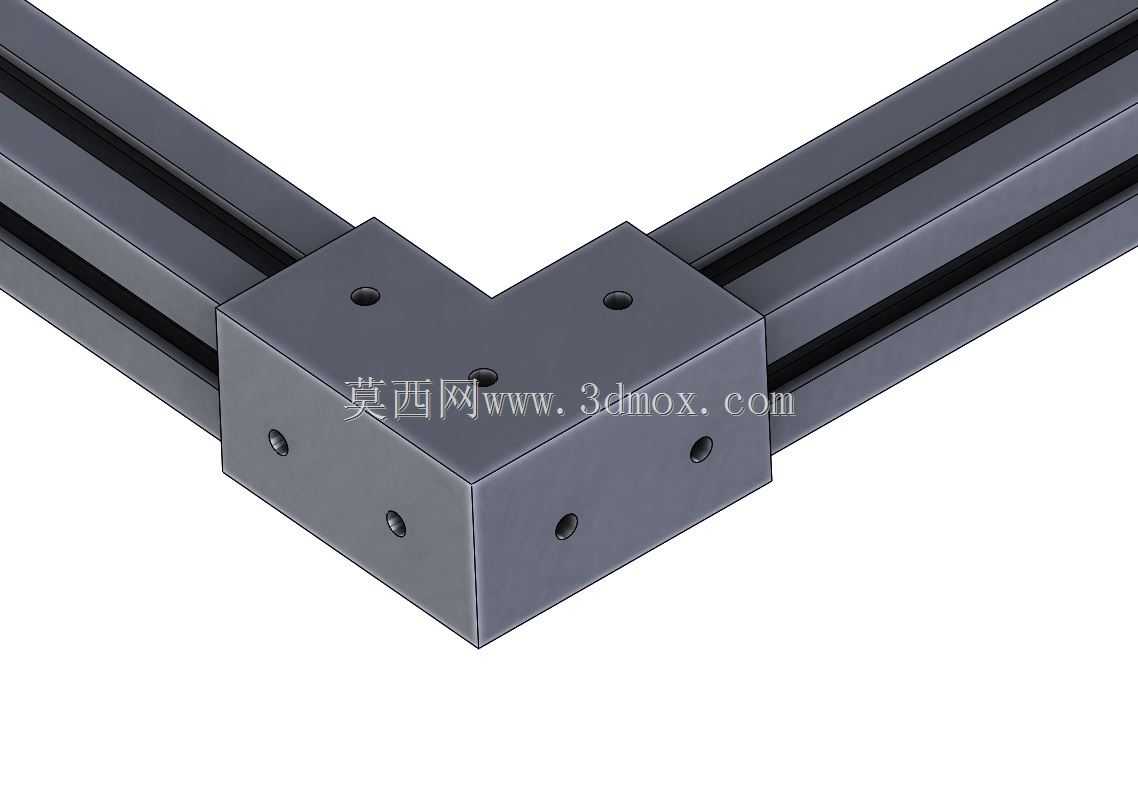

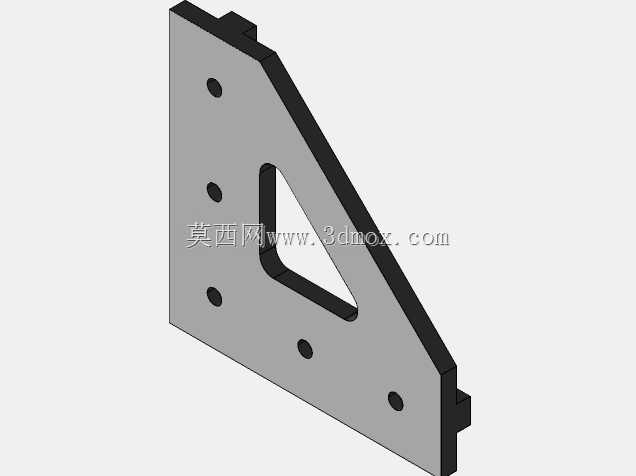

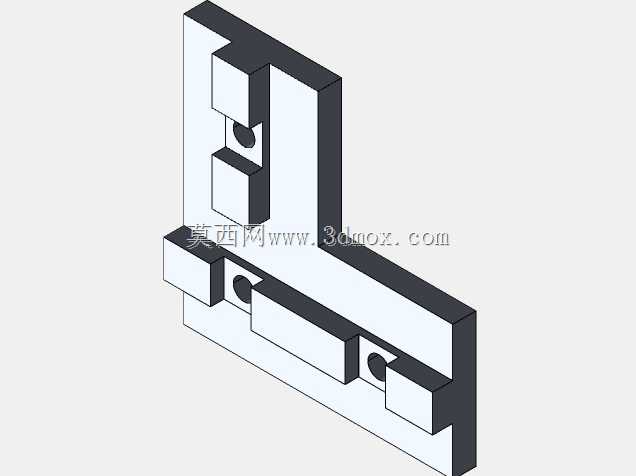

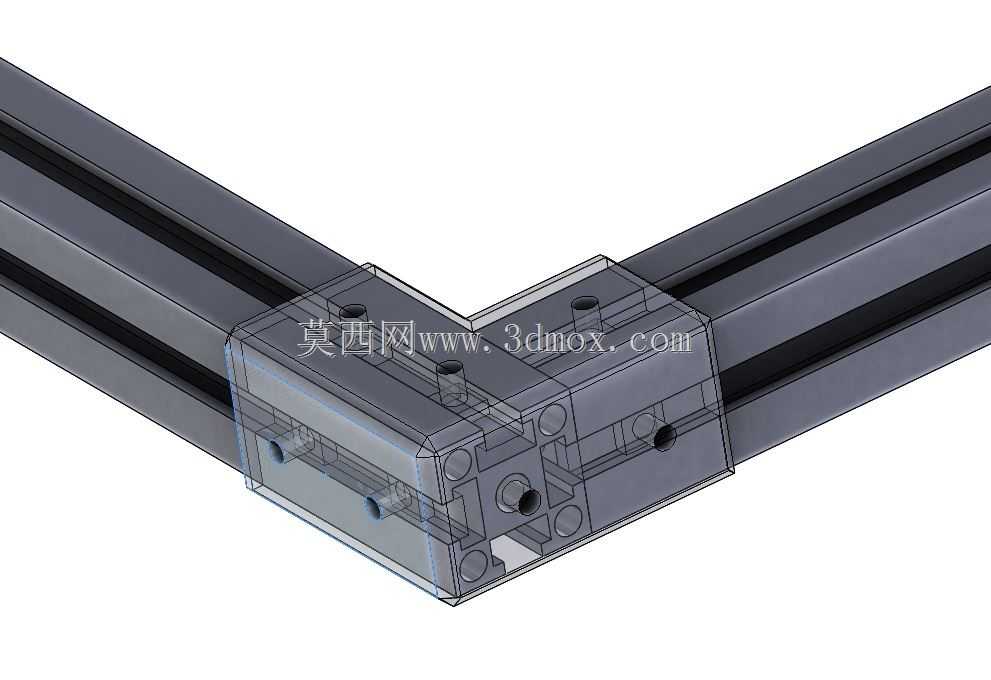

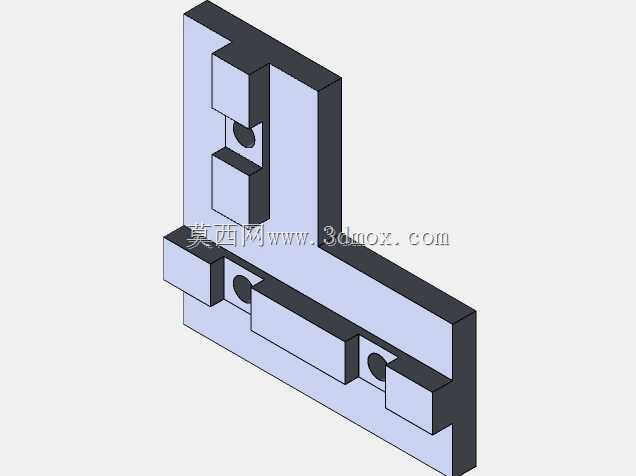

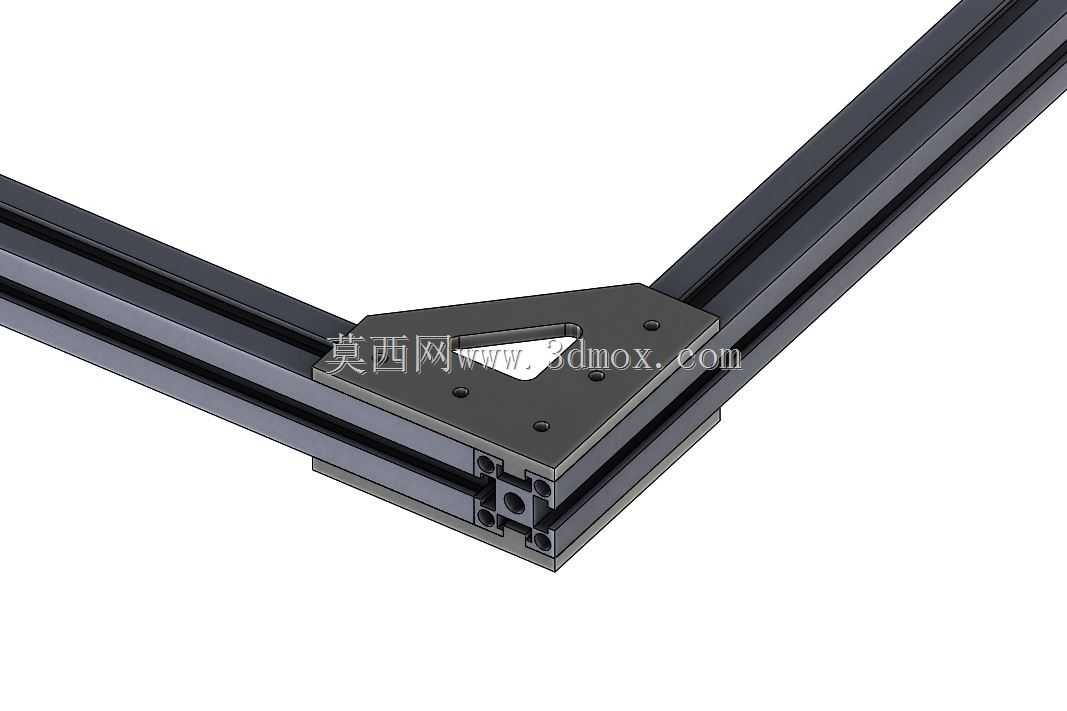

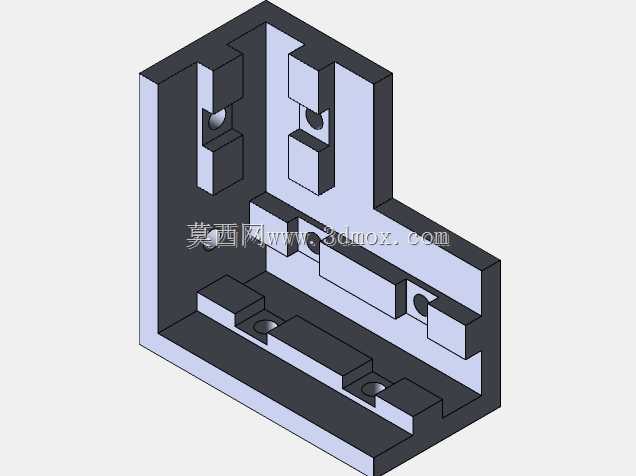

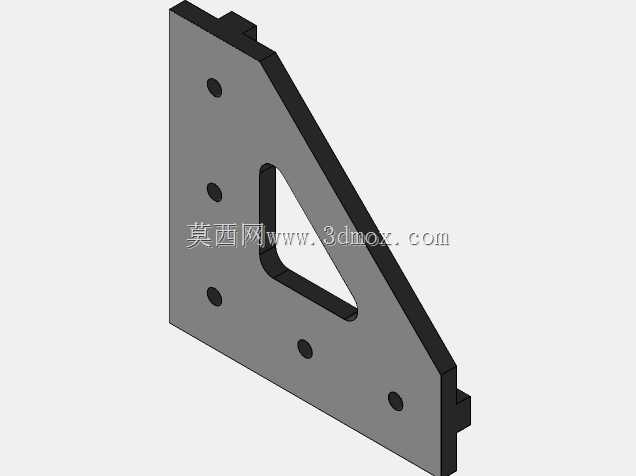

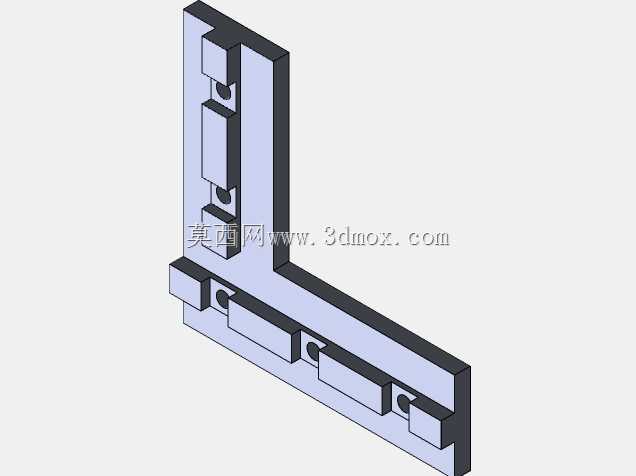

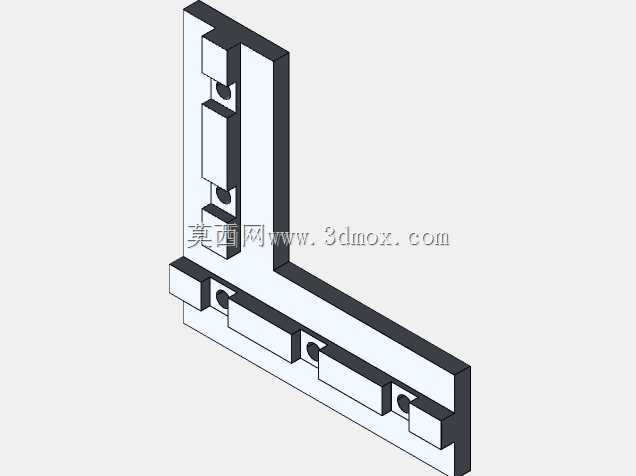

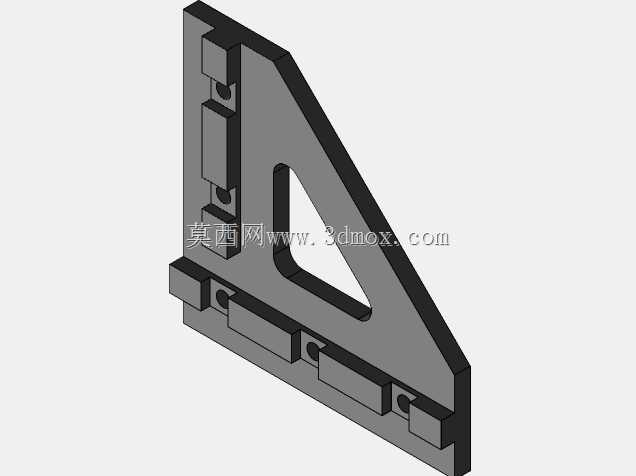

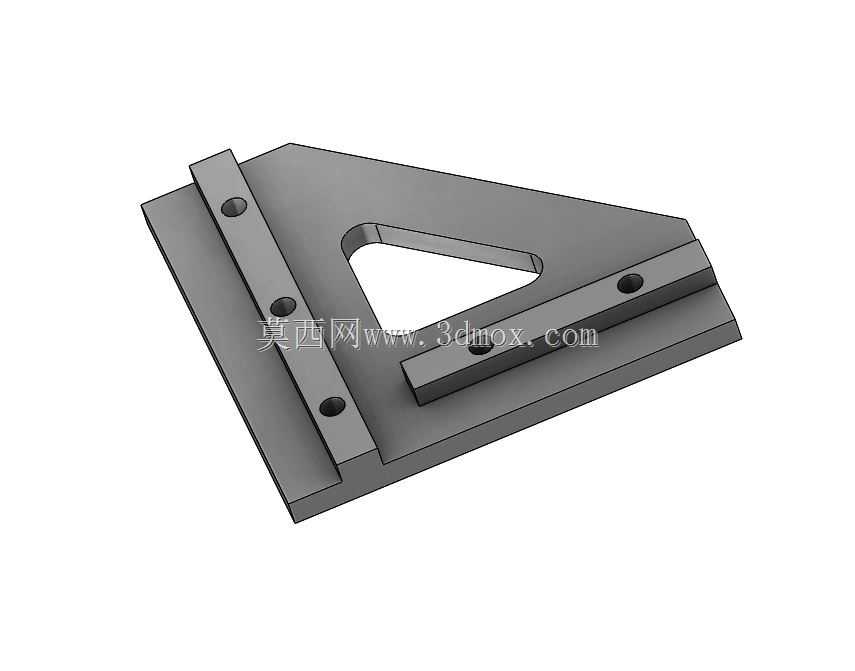

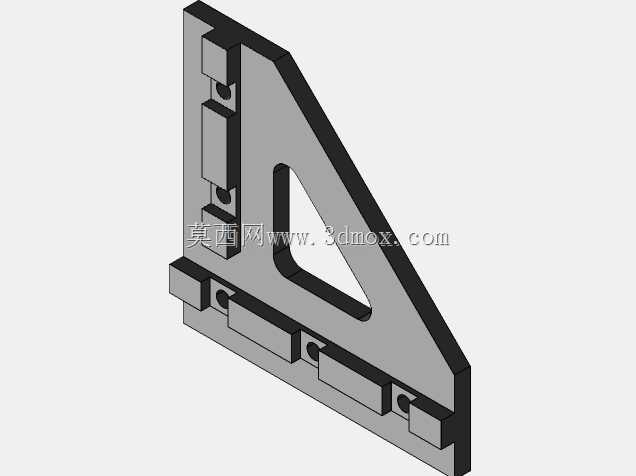

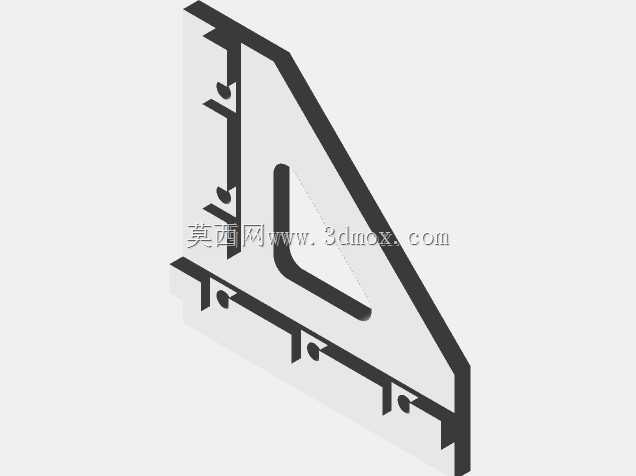

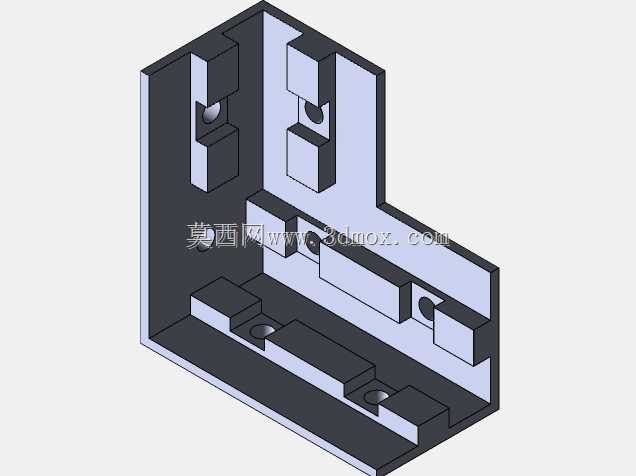

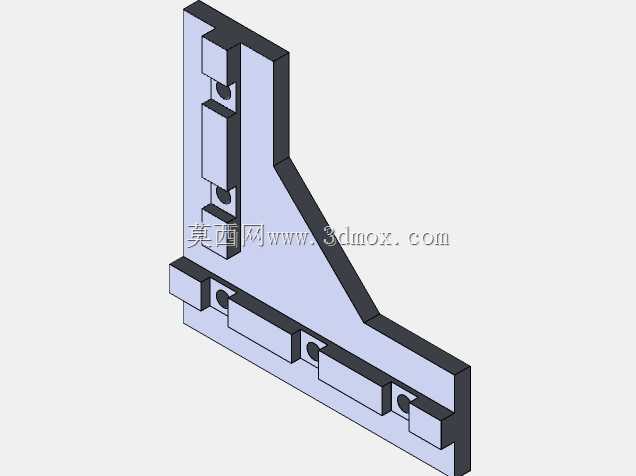

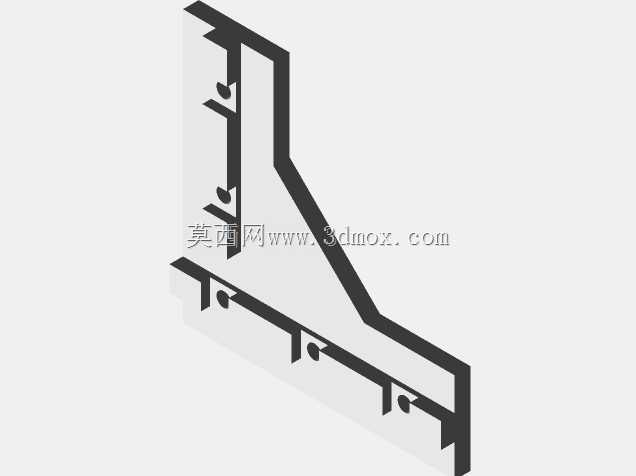

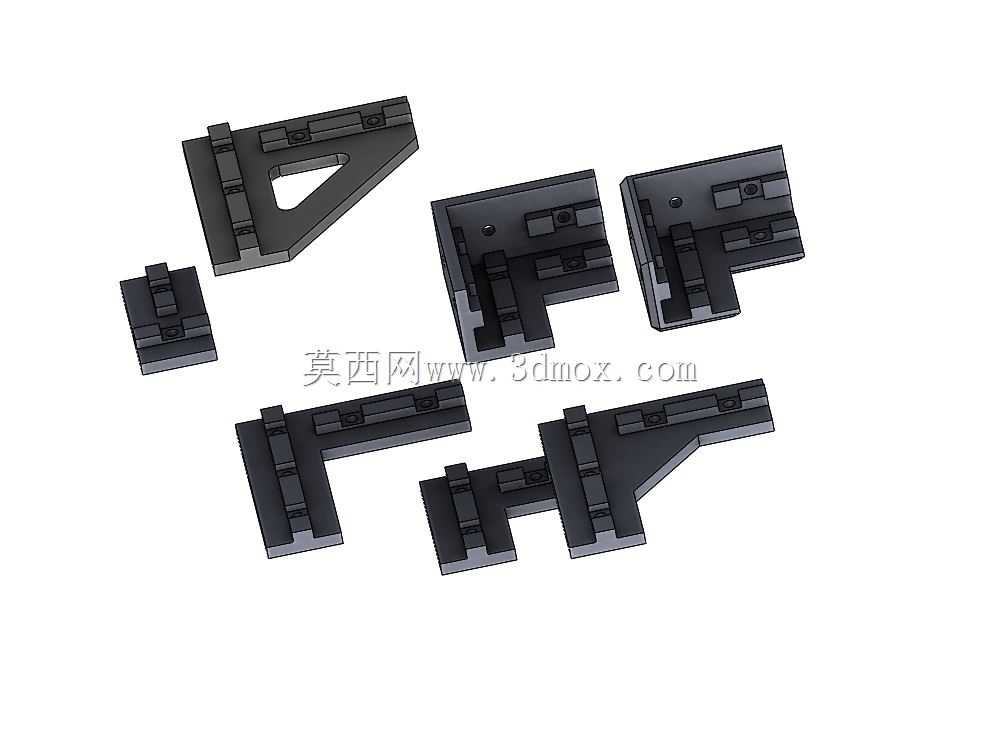

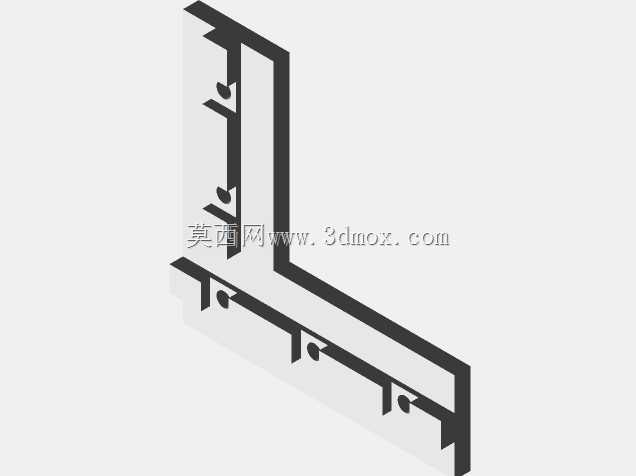

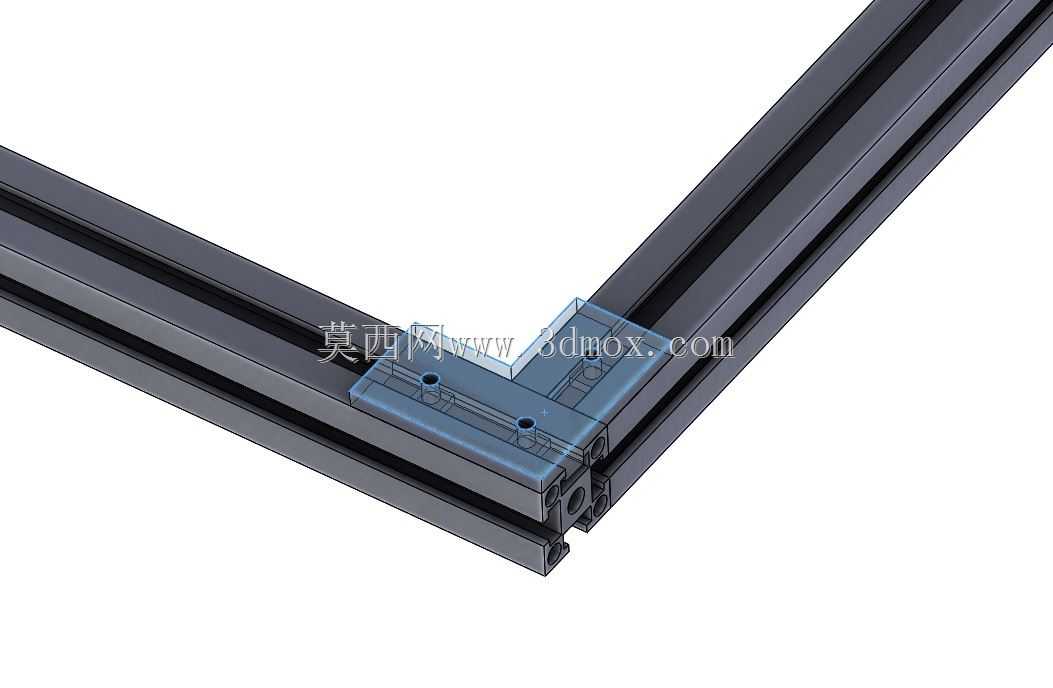

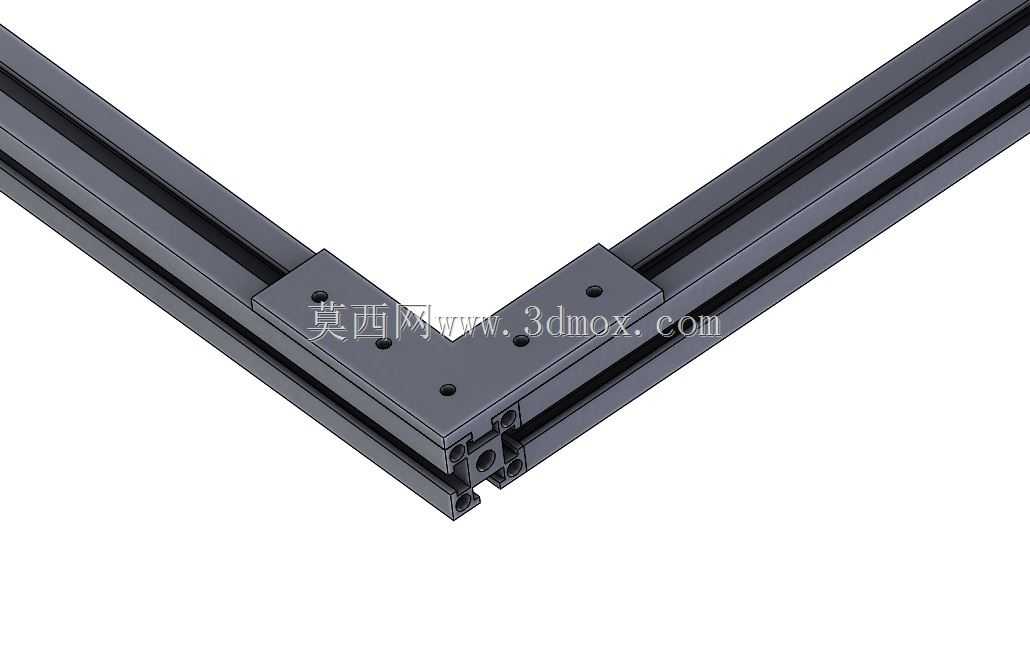

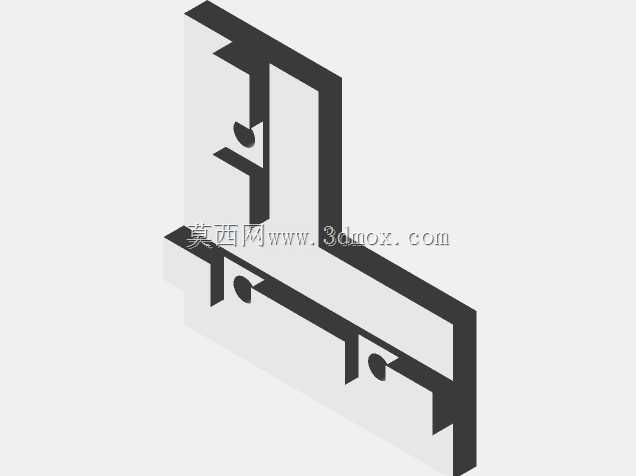

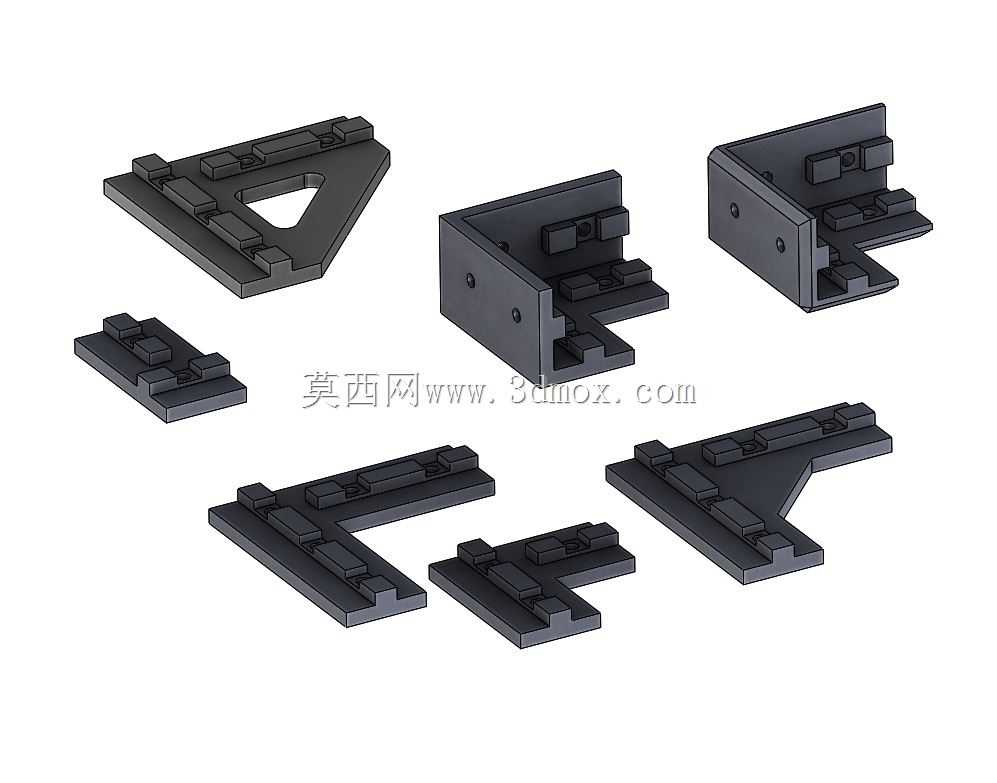

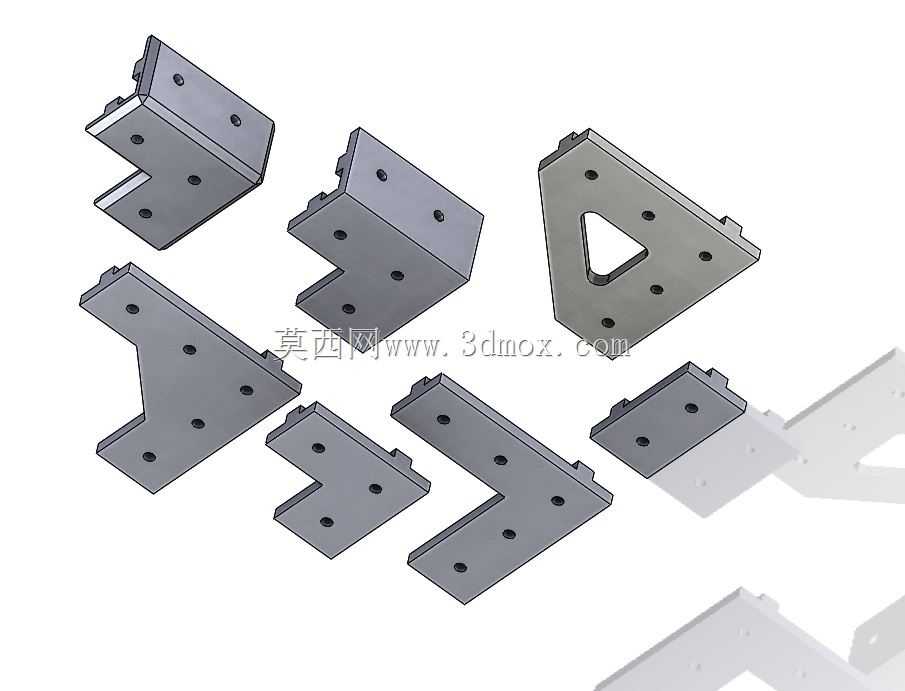

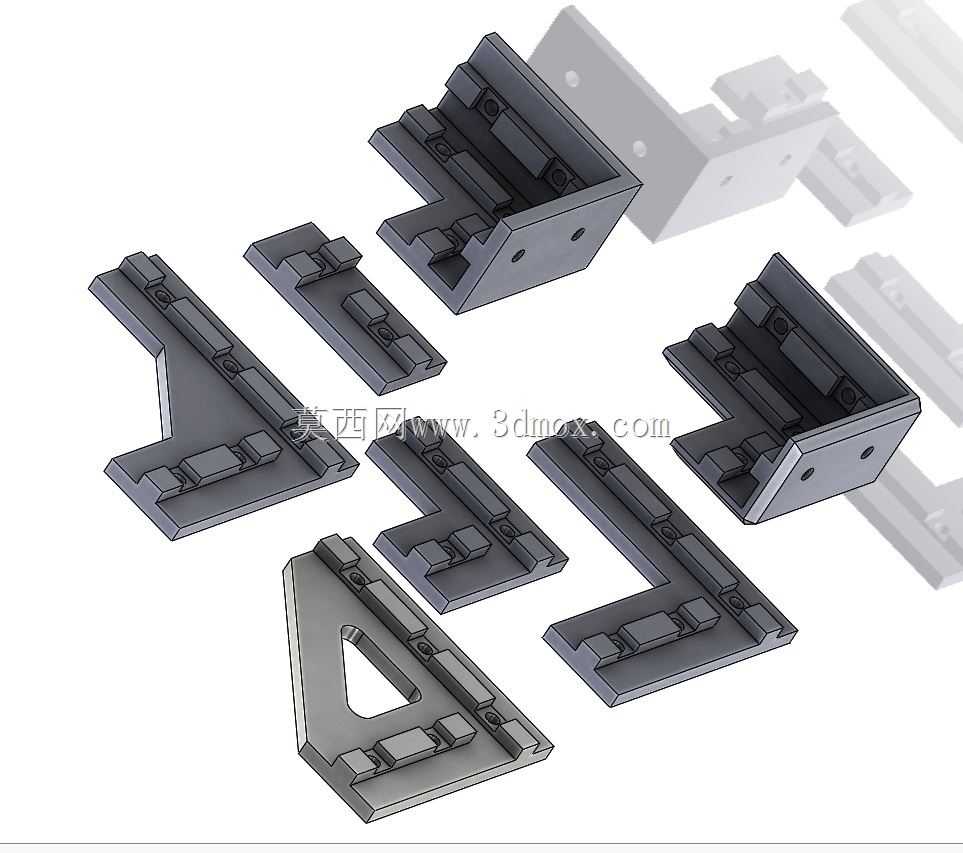

　　5mm到5.5mm区间的2020铝型材，两个互相垂直的安装面分别贴合铝型材的外侧直角面，每个安装面上都预留了对应型材槽道位置的安装孔位，安装时不需要提前在型材内部预置连接件，只需要从外侧将配套的T型螺栓卡入型材的标准槽道，穿过托架的安装孔后锁紧螺母即可完成固定，相比内置连接方式，安装效率能提升40%以上，后期如果需要调整框架结构，拆卸重装也不会破坏型材本身的安装基准面。从结构设计思路上，这款角托架做了差异化的结构区分，针对不同的受力场景设置了不同的构型：基础款为平板式直角结构，适用于框架外侧的封板固定、轻型走线槽的支撑这类低负载连接场景；带加强筋的L型加厚款，在直角折弯处设置了三角加强结构，能够承受更大的垂直方向载荷，适合用在框架的底部支撑角、设备台面的承重连接位置；带镂空减重结构的款式，在保证连接强度的前提下，通过三角镂空去除了非受力区域的多余材料，既降低了构件本身的重量，也能减少安装后对型材外侧空间的占用，适合用在对安装空间有严格要求的紧凑型设备框架上。在实际使用过程中，这类角托架的受力特性需要结合具体应用场景匹配选型：当连接点主要承受垂直向下的静载荷时，带加强筋的款式能够将载荷均匀分散到两个垂直的型材面上，避免应力集中在型材的槽道位置造成型材局部变形；当连接点需要承受频繁的侧向振动时，平板式的全接触面结构能够提供更大的贴合摩擦力，配合防松螺母使用，可以有效避免长期振动下的连接松动。不同于部分连接配件只适配单一安装方式，

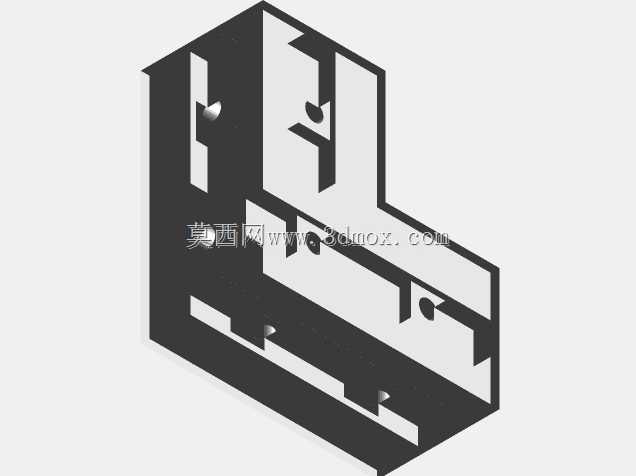

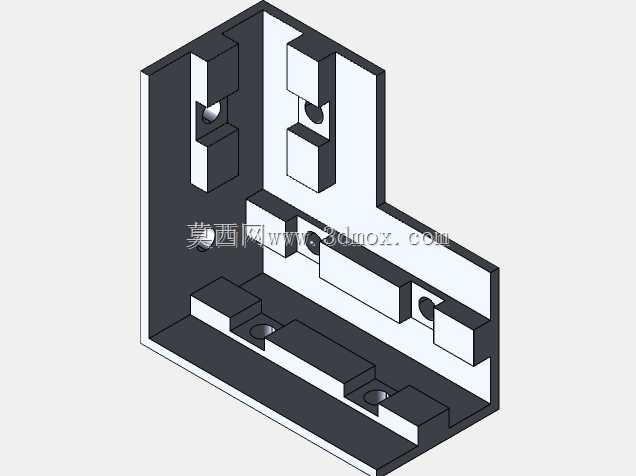

　　这款角托架的安装孔位做了长圆孔与圆孔的组合设计，长圆孔可以在安装时提供±1mm的位置调整余量，降低前期型材裁切的尺寸精度要求，就算两根拼接的型材端面存在0.5mm以内的尺寸误差，也可以通过长圆孔的调整量完成对齐安装，不会出现孔位对不上无法装配的问题。在工业现场的实际改造场景中，很多已经搭建完成的铝型材框架如果需要后期加装外置的传感器支架、操作面板安装板、防护门板的合页固定座，不需要拆解原有框架结构，直接将这款角托架卡在型材的直角位置，从外侧锁紧就可以完成附加构件的固定，不会破坏原有框架的结构稳定性，这也是外置角托架相比内置连接件在后期改造场景中的核心优势。从材质适配的角度，这类角托架通常采用压铸铝合金或者高强度工程塑料制作，

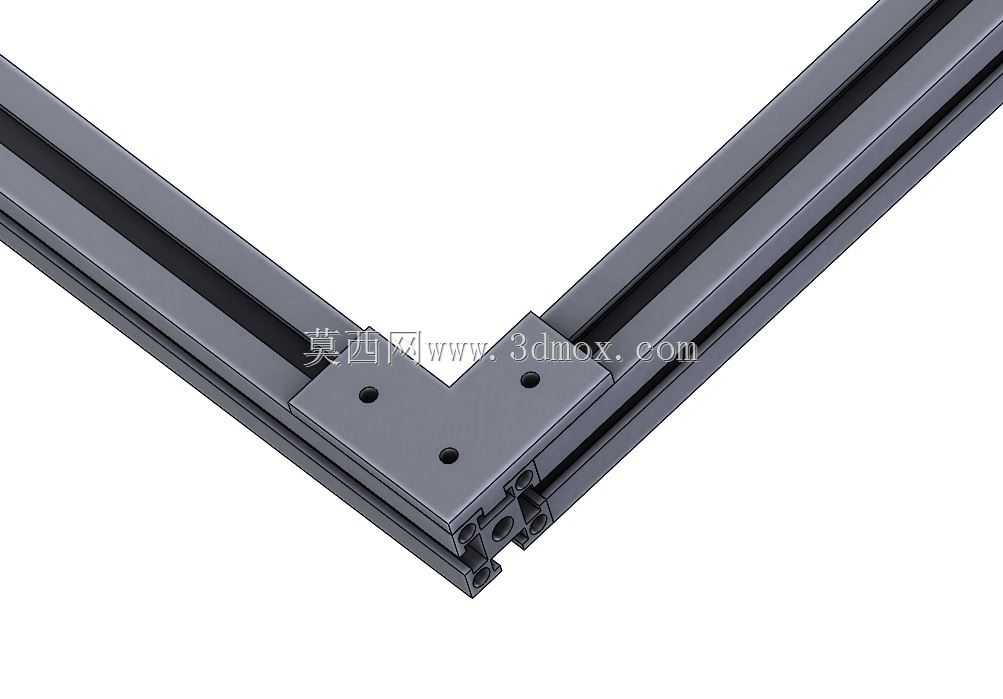

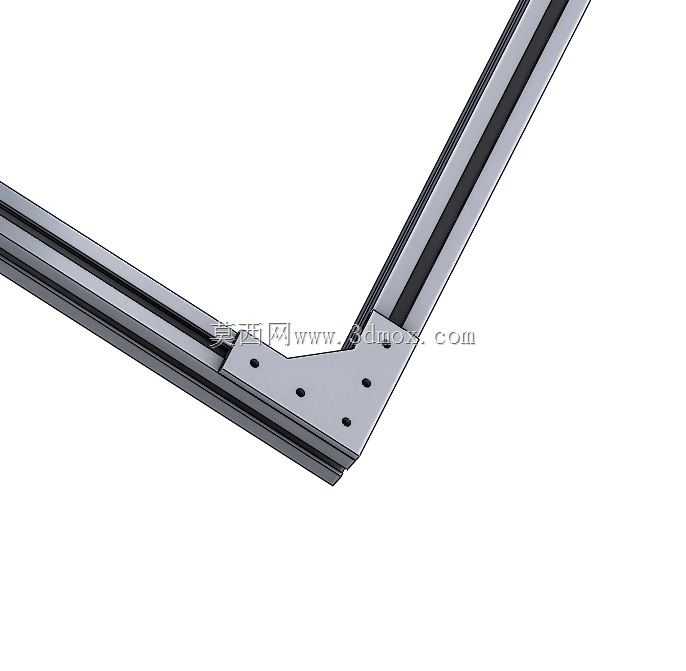

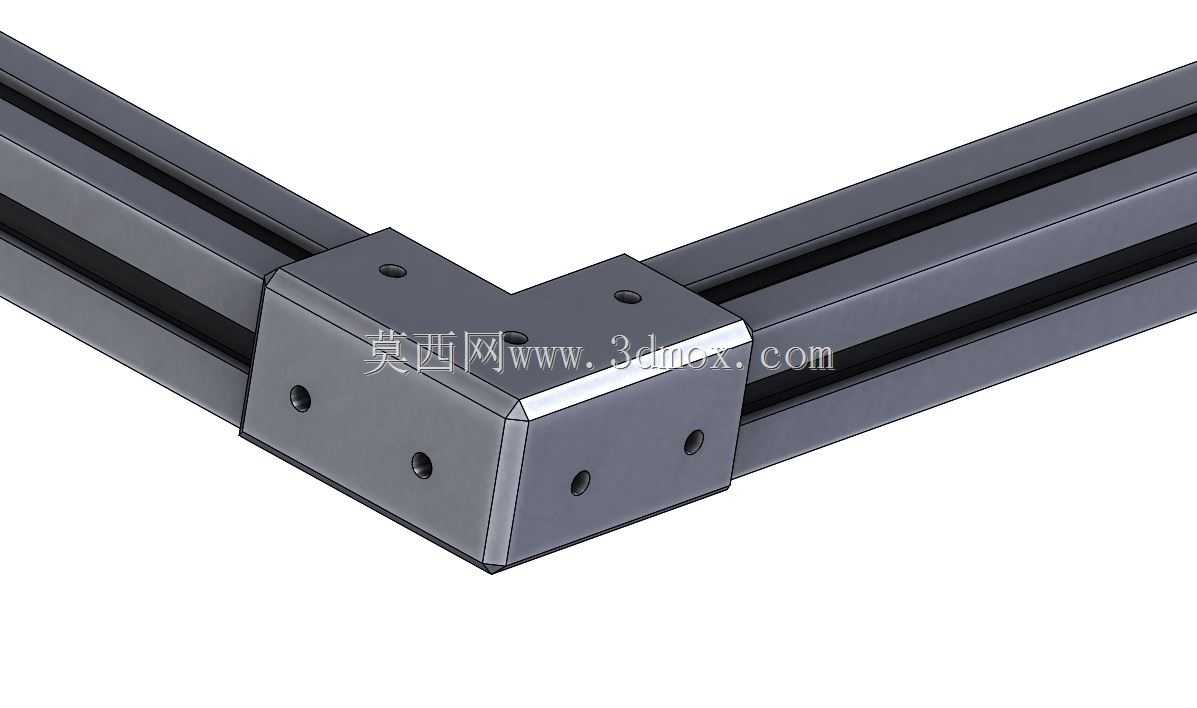

　　铝合金款式的表面做了阳极氧化处理，和铝型材本身的表面色泽保持一致，安装后整体外观协调统一，不会出现明显的色差；工程塑料款式则具备更好的绝缘性能，适合用在有防静电要求的电子生产设备框架上，避免金属构件导电带来的安全隐患。在具体的安装尺寸控制上，这款角托架的每个安装边长度刚好覆盖2020型材两个标准槽位的间距，安装后不会超出型材的外侧面，不会在框架外侧形成突出的棱角，避免现场操作人员磕碰受伤，同时托架的厚度控制在5mm以内，安装后在型材外侧形成的凸起尺寸很小，后续在框架外侧安装亚克力封板、钣金门板的时候，不需要额外对封板做避位裁切，能够直接贴合型材表面安装，减少后续外装工序的加工量。在一些特殊的应用场景，比如桌面型小型输送线的机架搭建、实验室测试治具的框架拼接、家用DIY的铝型材置物架组装，这款角托架都能提供可靠的直角连接支撑，相比采用焊接方式的直角连接，不需要专业的焊接设备，普通操作人员只需要使用内六角扳手就可以完成全部装配工作，装配完成后如果需要调整框架尺寸，所有构件都可以完全拆卸重复利用，不会像焊接结构一样一旦成型就无法修改，大幅降低了框架搭建的材料损耗与改造成本。
