便携式氧气气焊成套工具承载支架

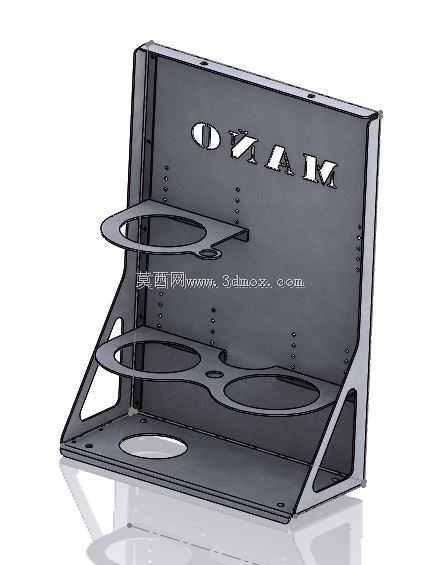

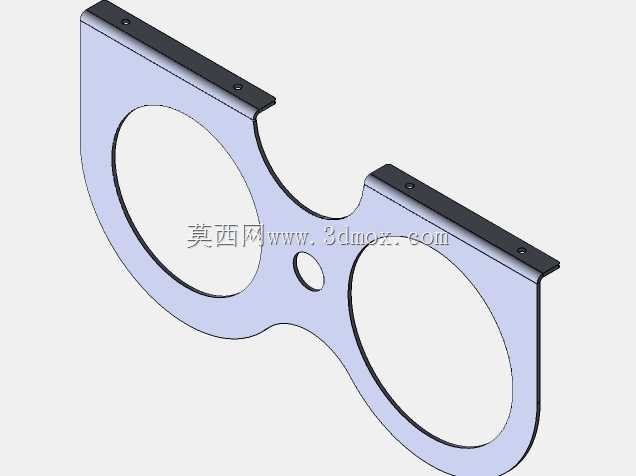

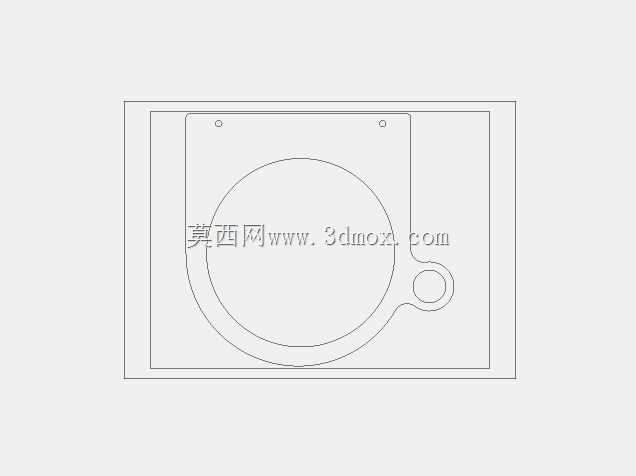

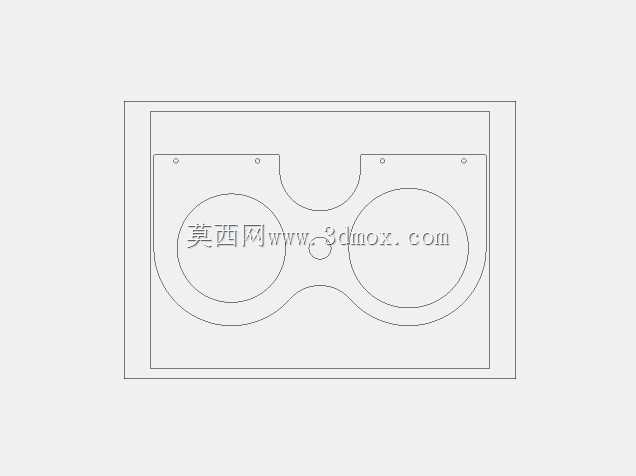

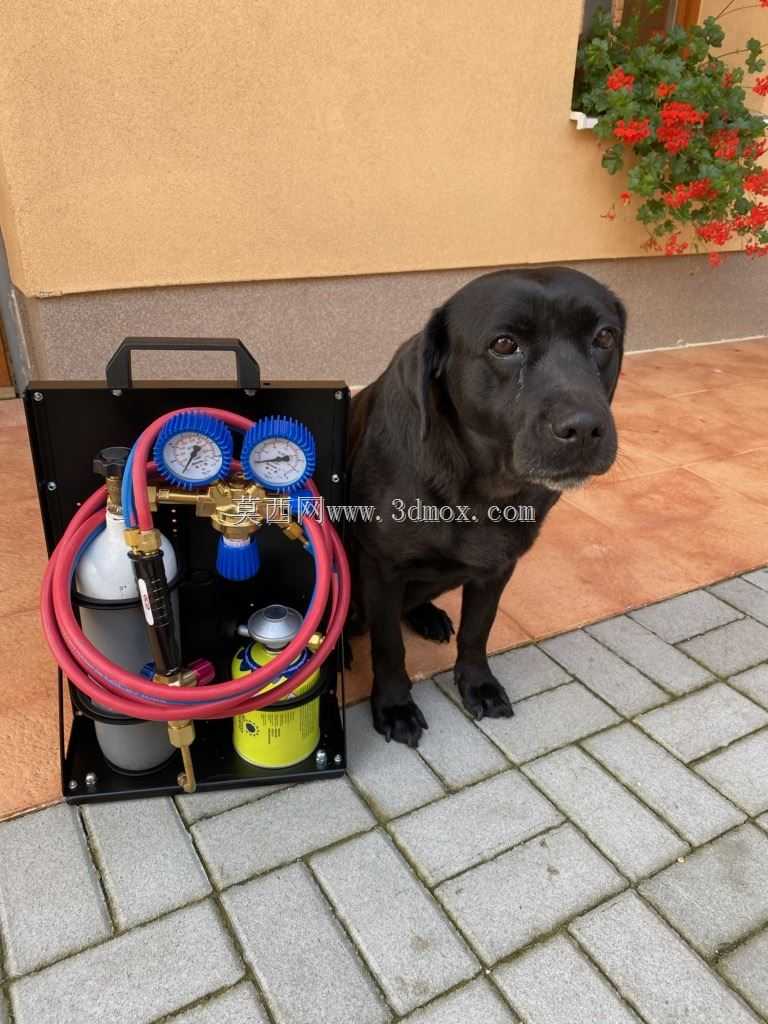

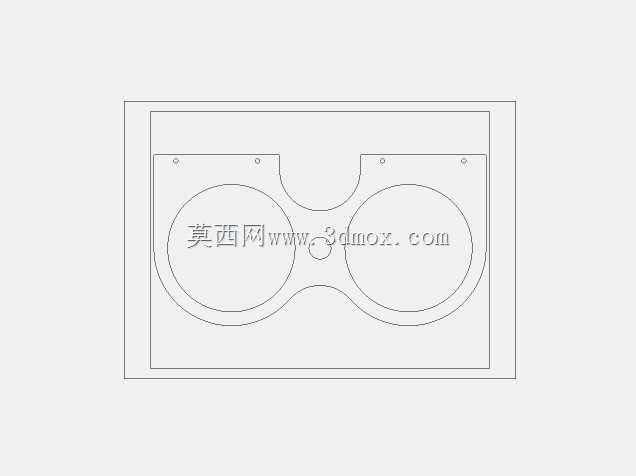

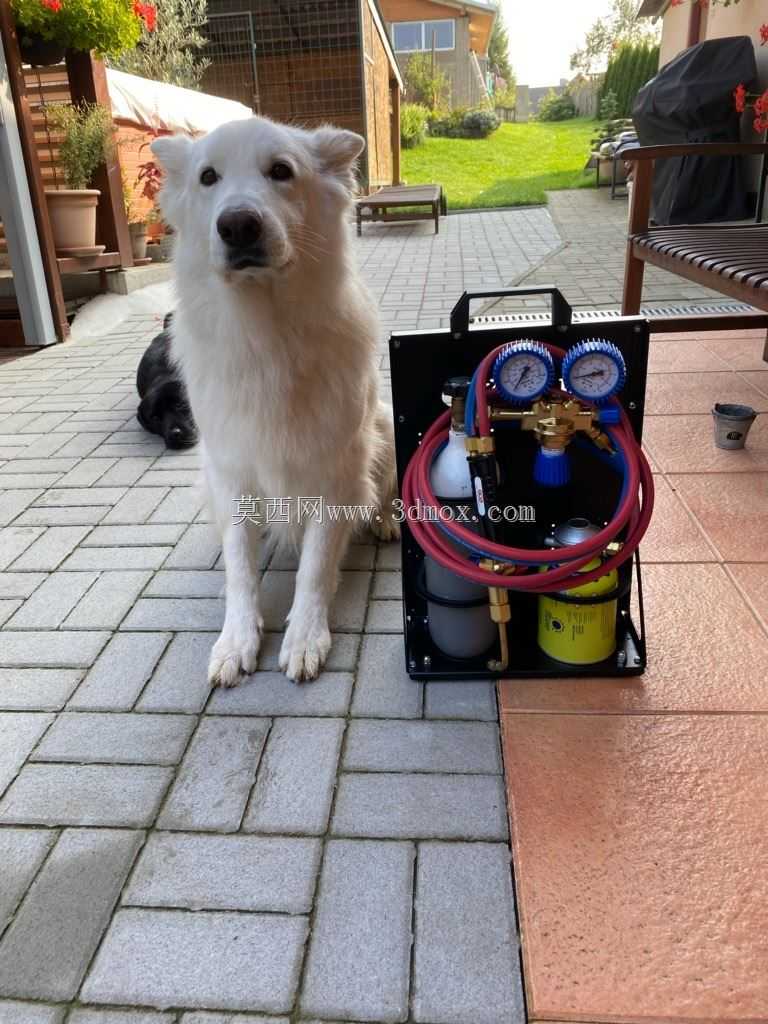

　　在现场维修、小型管件加工、户外安装作业场景里，零散的气焊组件搬运一直是困扰一线操作人员的痛点——独立的氧气瓶、燃气瓶、调压阀组、输气胶管、焊炬如果没有集成承载结构，不仅搬运时容易磕碰损坏调压仪表，胶管缠绕打结也会拖慢作业准备效率，甚至存在胶管被尖锐物划伤引发泄漏的安全隐患。这套承载支架的设计核心，就是把整套小型氧气气焊作业所需的全部组件做集成式固定，让整套焊具可以像便携工具箱一样整体提运，到达作业点后无需额外组装固定就能直接开展操作。从结构布局来看，支架采用框式承载结构，底部设置两个独立的瓶体限位位，分别对应氧气瓶与燃气瓶的安装空间，其中氧气瓶的适配安装尺寸为长度420mm、直径100mm，燃气瓶适配直径110mm，

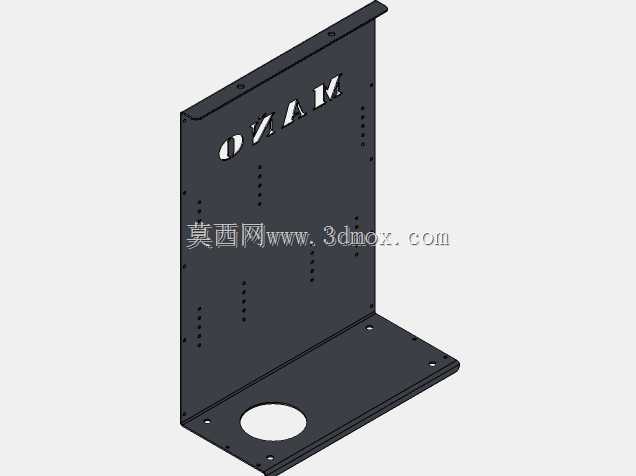

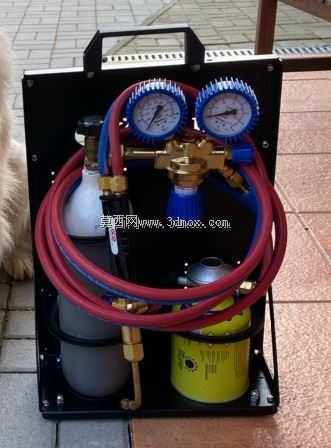

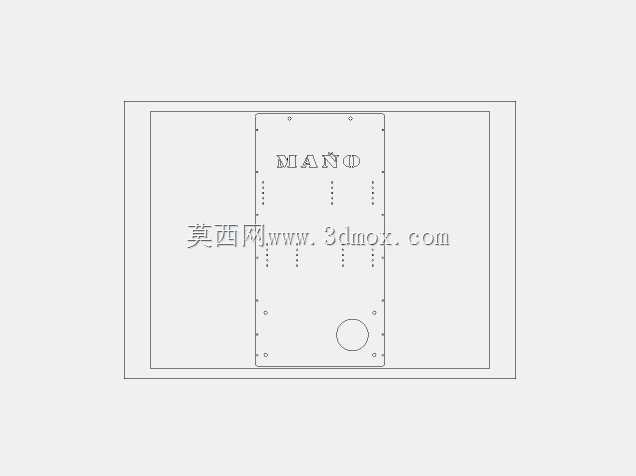

　　瓶体安装位高度方向预留了195mm的空间用于安装调压阀组，调压阀的安装横向预留宽度为140mm，刚好匹配常用的双表式氧气减压阀、燃气减压阀的安装边界，不会出现阀组突出支架外被磕碰的问题。支架顶部设置一体化提手，提手位置做了重心匹配设计，提运时整套设备的重心落在提手正下方，不会出现单侧倾斜导致瓶体滑脱的问题。支架后侧设置了阀组安装面板，两块压力表直接固定在面板上，避免搬运过程中表体晃动导致的校准偏移，阀组的输出端直接预留胶管快接位，红蓝两色输气胶管可以沿着支架内侧的绕管位有序盘绕，盘绕空间刚好适配常规5米长度的气焊胶管，胶管盘绕后不会超出支架外轮廓，搬运时不会勾挂周边物件。设计过程中充分考虑了现场作业的磕碰防护，

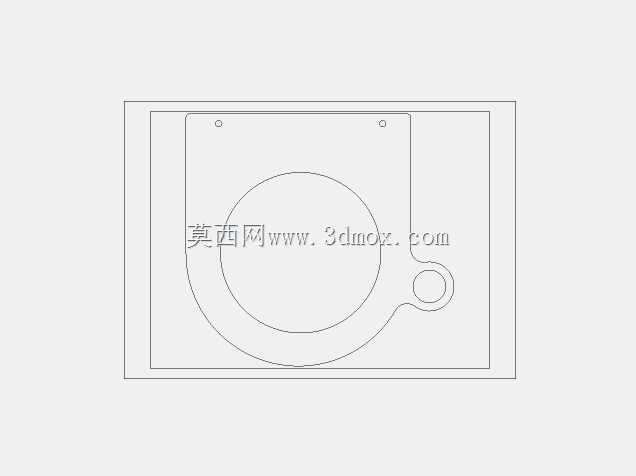

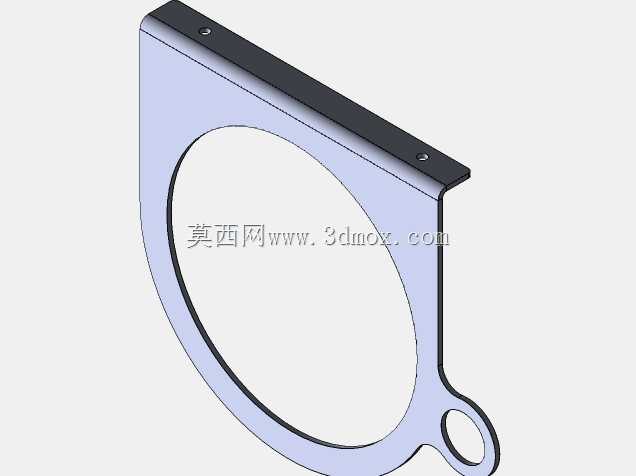

　　支架的四个边角都做了外翻折边处理，既提升了整体结构的刚性，避免承载瓶体后支架变形，也能在放置时起到缓冲作用，防止阀组、仪表直接接触地面。瓶体固定位采用弹性箍带结构，适配不同瓶体的直径公差，不会因为瓶体生产尺寸偏差出现装夹过松或者过紧的问题，箍带的快拆结构可以快速完成瓶体的更换，不用额外工具就能完成耗材替换。从实际使用的角度出发，这套支架把原本零散的气焊组件整合成了一个独立的作业单元，不管是上门维修管路、户外小型构件焊接，还是车间内的零散点位补焊，都可以直接提上整套设备抵达作业点，不用反复清点配件、搬运多个独立部件，作业准备时间能缩短六成以上。同时集成式的固定结构也让胶管、阀组始终处于有序排布的状态，避免了胶管过度弯折、

　　阀组被重物砸损的问题，能有效延长焊具配件的使用寿命。支架的结构设计没有多余的冗余部件，所有的安装位都对应实际组件的尺寸做了精准匹配，没有浪费多余的空间，整体外轮廓控制在可以放入常规维修工程车后备箱的尺寸范围内，不会占用过多的储运空间。气路连接部位在支架上预留了固定卡位，连接完成后接头部位不会因为搬运晃动出现松动，能降低气路泄漏的风险，作业前只需要快速检查压力表数值就能确认气路密封性，不用反复排查接头松动问题。对于需要频繁转场的气焊作业场景，这种集成式承载支架的实用性远高于零散存放的焊具套装，结构上充分考虑了小型气焊设备的尺寸特点、使用习惯与安全防护需求，没有照搬大型固定气焊站的结构，完全适配便携作业的使用需求。
