2020系列铝型材十字角托架连接构件

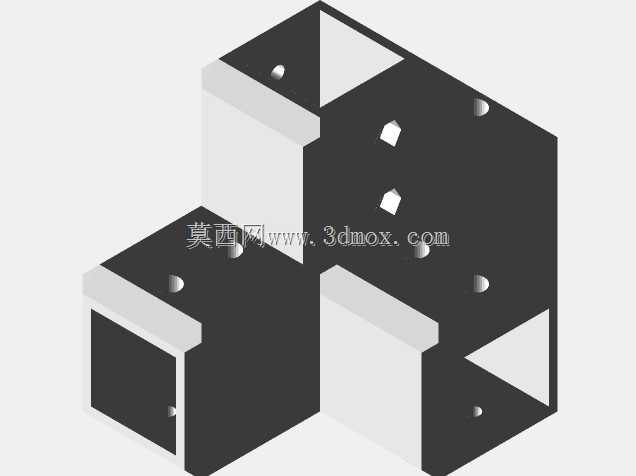

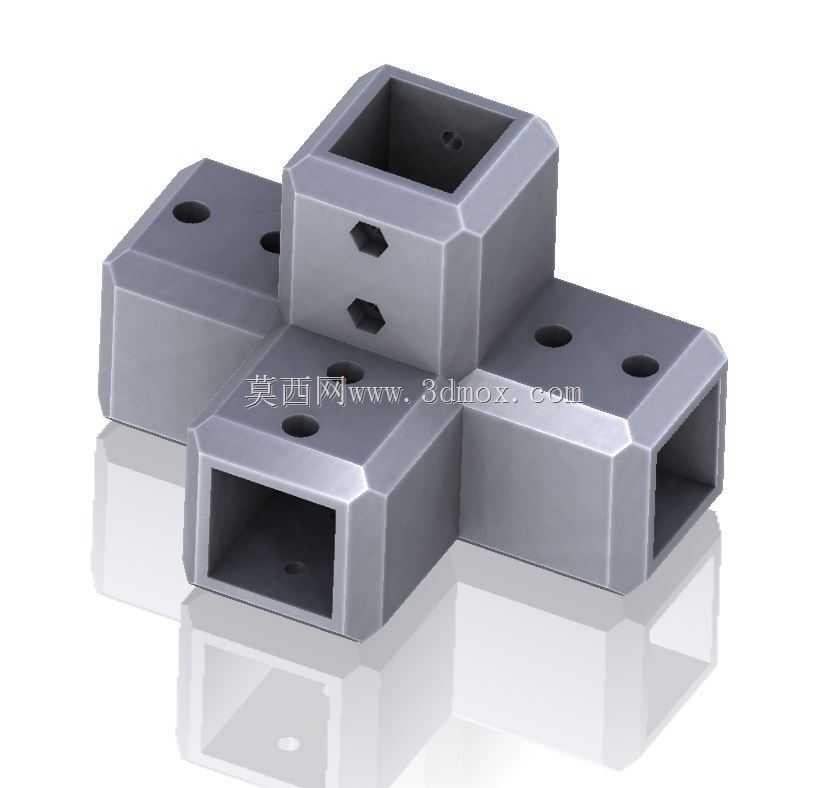

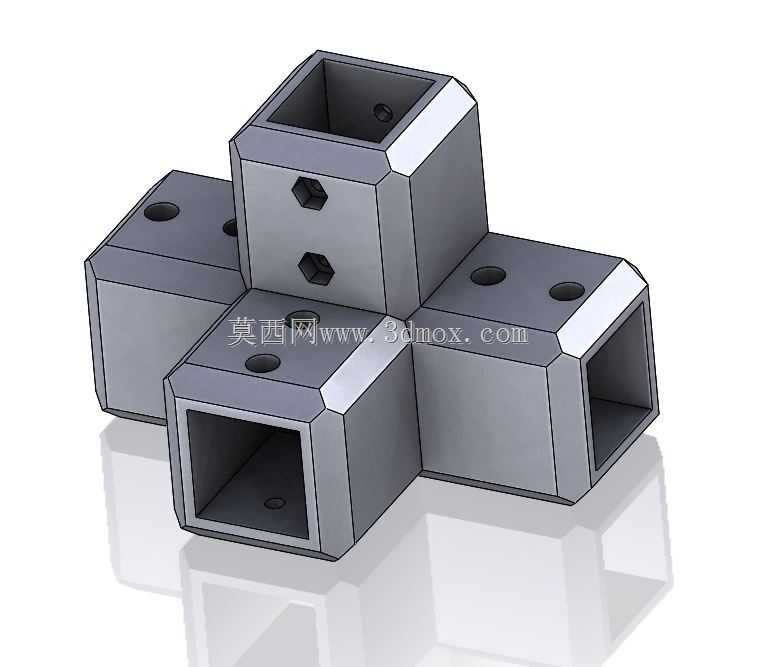

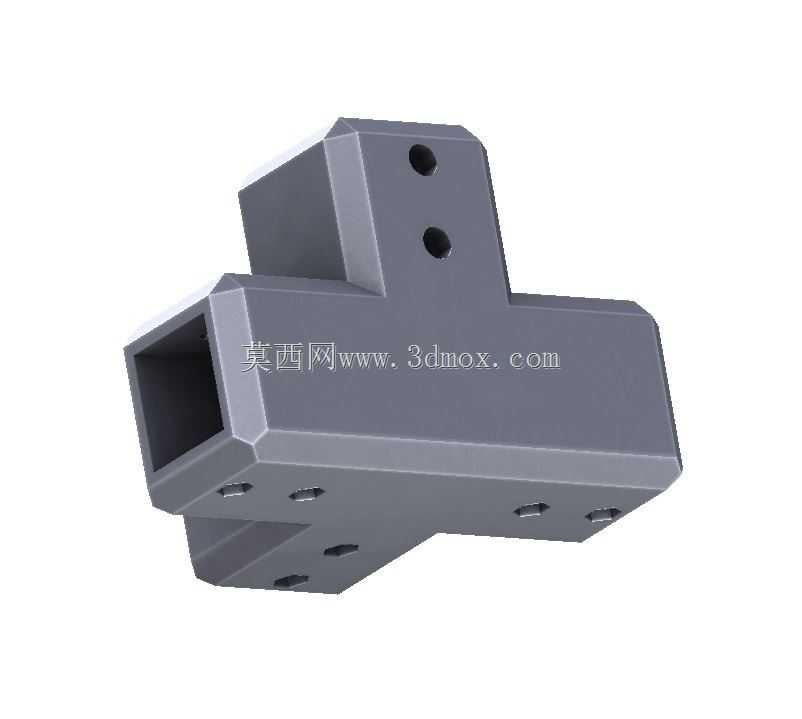

　　在工业铝型材框架搭建的各类场景中，十字交叉位置的连接可靠性直接决定整架的抗扭、抗剪性能，这款适配2020系列欧标铝型材的十字角托架，正是针对型材垂直交叉点位的刚性连接需求开发的结构件。日常做小型设备机架、检测工装台架、3D打印机框架、桌面级自动化工作站骨架时，经常会遇到两根2020型材在同一平面十字交叉的布局，常规的角码只能实现90度邻边连接，内置的弹性扣件只能做型材直线拼接，遇到十字交叉点位如果采用打孔攻丝的方式直接锁附，不仅会破坏型材本身的型腔结构，反复拆装后还容易出现螺纹滑牙，后期调整框架布局时几乎无法复用型材，而这款十字角托架可以从外部实现两根交叉型材的刚性固定，不需要对型材本体做额外的二次加工，所有安装孔位都预留在托架的外露平面上，装配时不需要伸入型腔内部操作，普通内六角扳手就可以完成全部锁附作业。从结构设计来看，这款托架采用一体加工的十字型腔结构，四个方向的型腔尺寸完全匹配2020铝型材的外轮廓公差，单边预留0.1mm的装配间隙，既可以保证型材能够顺利推入型腔，又不会因为间隙过大出现装配后晃量。每个型腔侧壁都设计了两个顶丝孔，装配时将型材插入对应型腔到指定深度后，锁紧侧壁的内六角顶丝，顶丝端部会紧紧压在铝型材的表面凹槽内，形成多点位的挤压力，避免型材受轴向力时从托架中脱出。托架的上下平面都预留了沉头安装孔，这些孔位一方面可以用来安装面板、置物板等附属构件，另一方面在需要更高连接强度的场景下，

　　可以穿过沉头孔在型材端面上加工螺纹孔，实现托架与型材的双重锁附，进一步提升连接节点的抗载荷能力。从安装边界来看，这款托架的整体外轮廓尺寸比2020型材的外轮廓单边大出8mm，十字交叉后四个方向的型腔深度均为20mm，也就是说装配后每根型材插入托架的长度为20mm，不会过多占用型材的有效使用长度，在做紧凑布局的小型框架时，不会因为连接件尺寸过大导致内部安装空间被过度挤占。托架的所有外角都做了C2倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能让框架整体外观更规整，不会出现尖锐的直角凸起。实际应用中，这类十字角托架经常用在框架的中层支撑点位，比如做多层物料置物架时，每层的十字交叉横梁位置用这款托架固定，

　　不需要在立柱上额外加工卡位，就可以实现横梁层的高度任意调整，后期调整层间距时只需要松开顶丝，移动托架到目标位置再锁紧即可，比传统的角码连接方式调整效率提升至少60%。在做小型自动化设备的机身框架时，十字交叉位置用这款托架连接，节点的抗扭转能力比采用两个直角角码拼接的方式高40%左右，设备运行时产生的振动可以通过托架的一体结构均匀传递到四根相连的型材上，不会出现局部应力集中导致的连接点位松动。针对一些需要经常拆装的便携框架、展会展示架，这款托架的优势更明显，所有连接操作都在构件外部完成，不需要提前在型材上预装螺母或者弹片，拆解后所有型材和连接件都可以完整复用，不会出现因为预装配件移位导致的二次装配困难。设计这款构件时，

　　重点考虑了2020型材常用的载荷场景，单节点的垂直承重可以达到15kg，完全满足小型设备框架、桌面工装、轻型置物架的载荷需求，型腔的公差控制按照工业铝型材连接件的通用标准执行，适配市面上绝大多数符合GB/T 6892标准的2020系列铝型材，不需要针对特定品牌的型材做额外的尺寸适配。托架的壁厚设计为3mm，在保证整体结构强度的前提下，尽可能控制构件自身重量，单个构件重量不到50g，不会给整体框架增加过多的额外负载。在一些特殊的应用场景下，比如需要在框架十字点位安装脚轮、支撑脚或者调节支座，还可以利用托架下方的沉头孔直接锁附脚轮的安装螺杆，不需要额外加装连接板，进一步减少装配所需的零件数量，降低整体的物料成本。
