3D打印机改装用智能控制终端结构设计

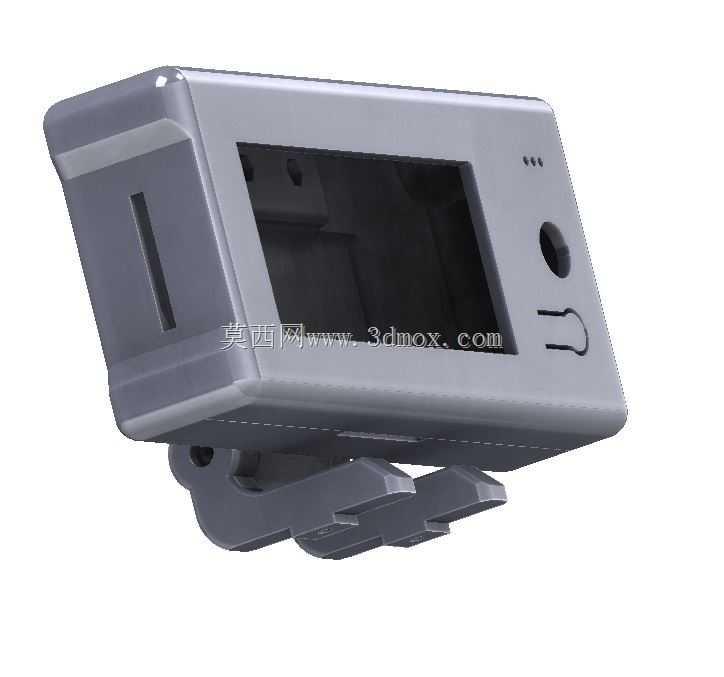

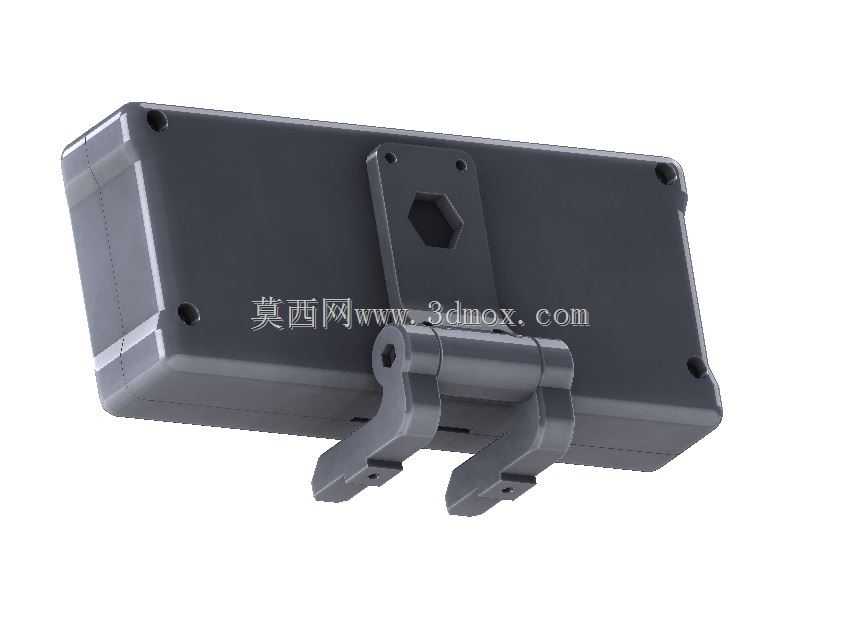

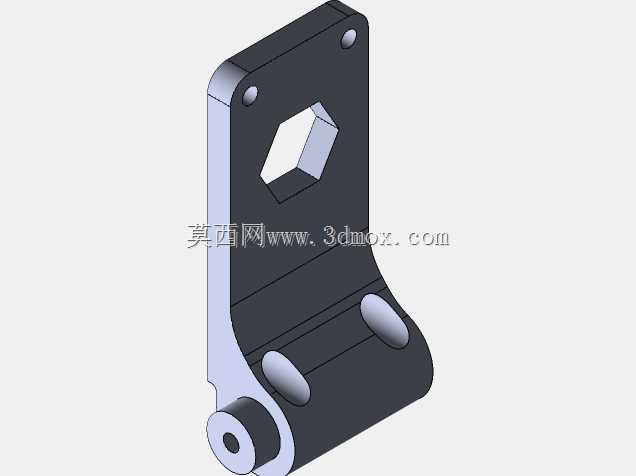

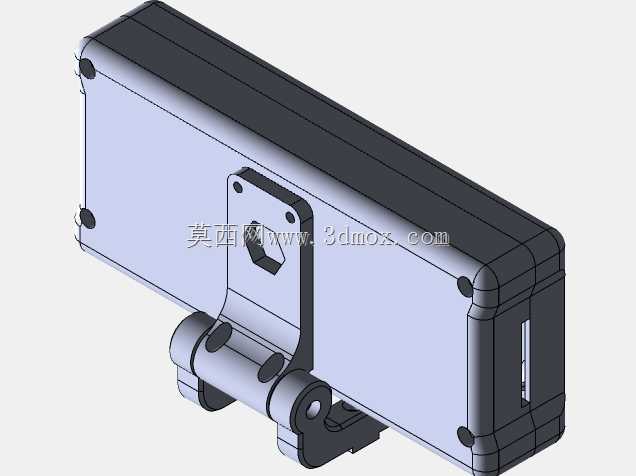

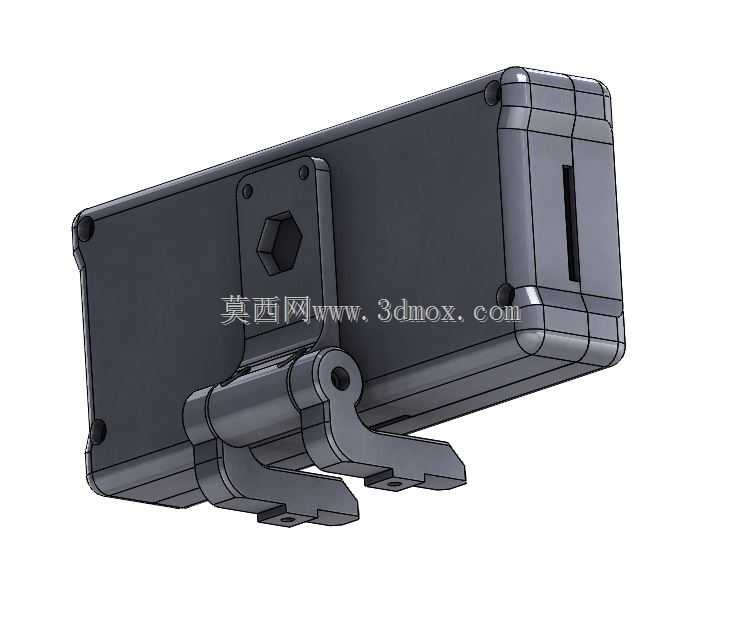

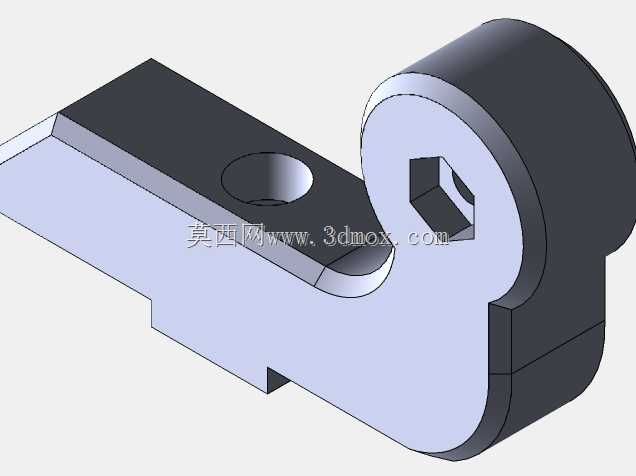

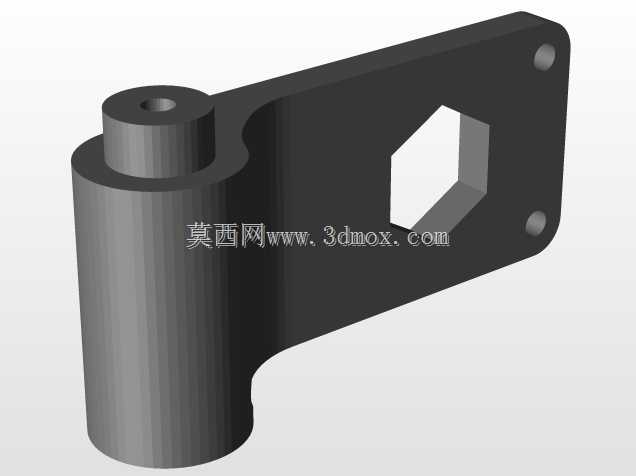

　　做桌面级FDM3D打印机改装的同行应该都碰到过原厂控制盒布局不合理的问题，要么嵌在机架内侧操作时要探身够，要么按键布局反人类调参数要反复戳屏幕，这款控制终端的结构设计刚好瞄准了这类改装场景的实际痛点。先从安装结构说起，底部的夹式固定座是整个设计里最贴合现场改装需求的部分，没有采用原厂常用的螺丝锁附方案，夹座做了适配2020、3030两类通用铝型材的卡槽宽度，夹臂的开合角度留了足够余量，不用在原有型材上打孔攻丝，直接卡在型材横梁上拧紧紧固结构就能固定，安装位置可以沿着型材槽任意滑动调整，不管是把控制器放在机架正面靠前的操作位，还是侧装方便换料时操作，都不用额外做转接支架，省了改装时的二次加工工作量。

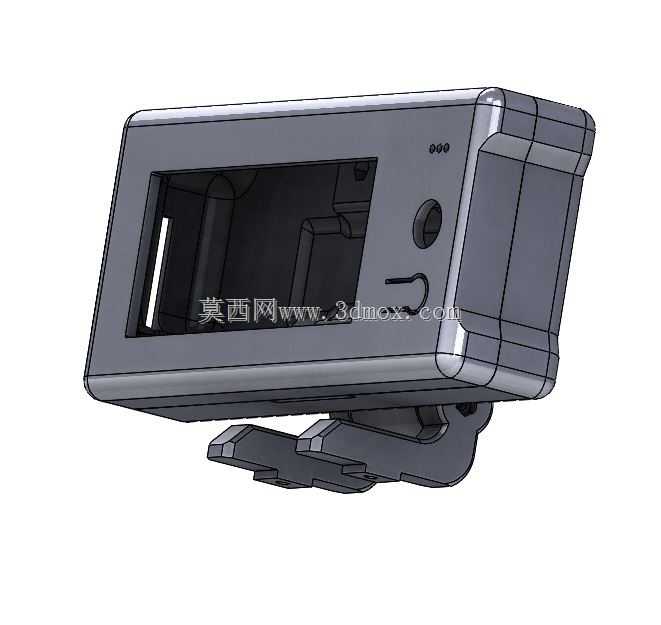

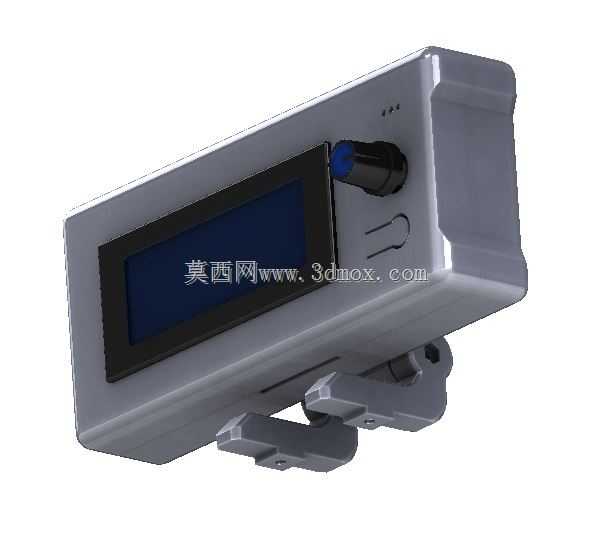

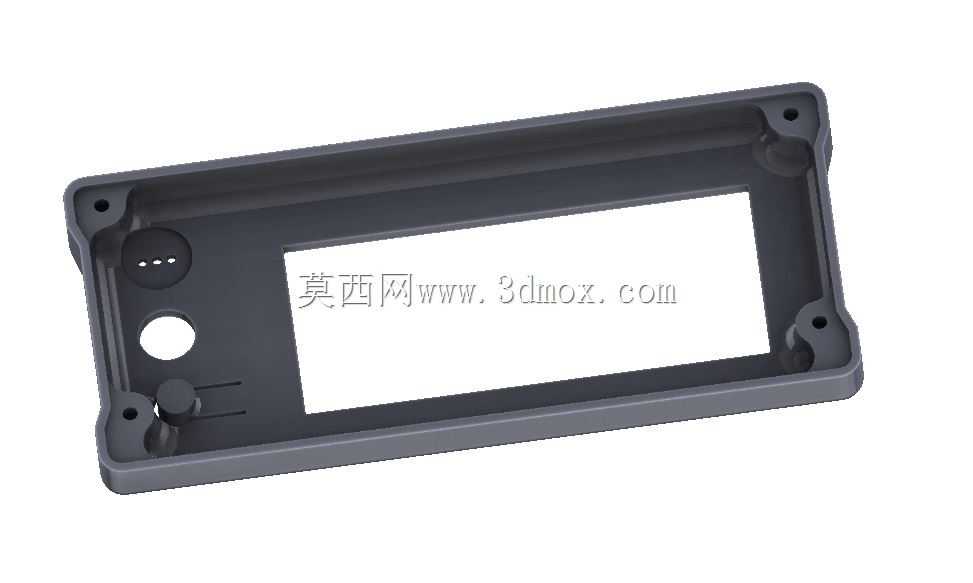

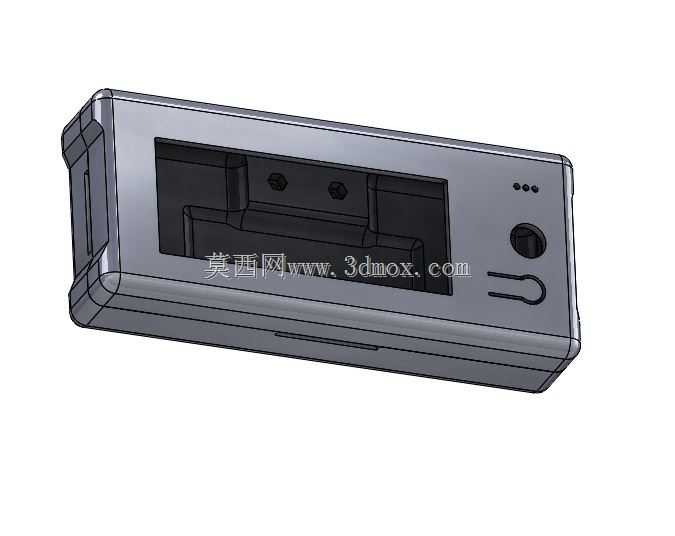

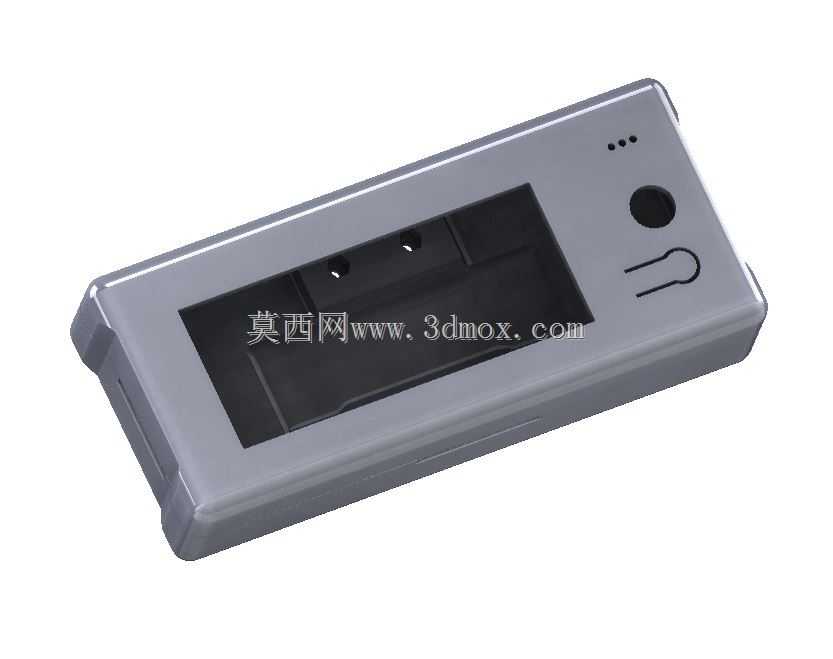

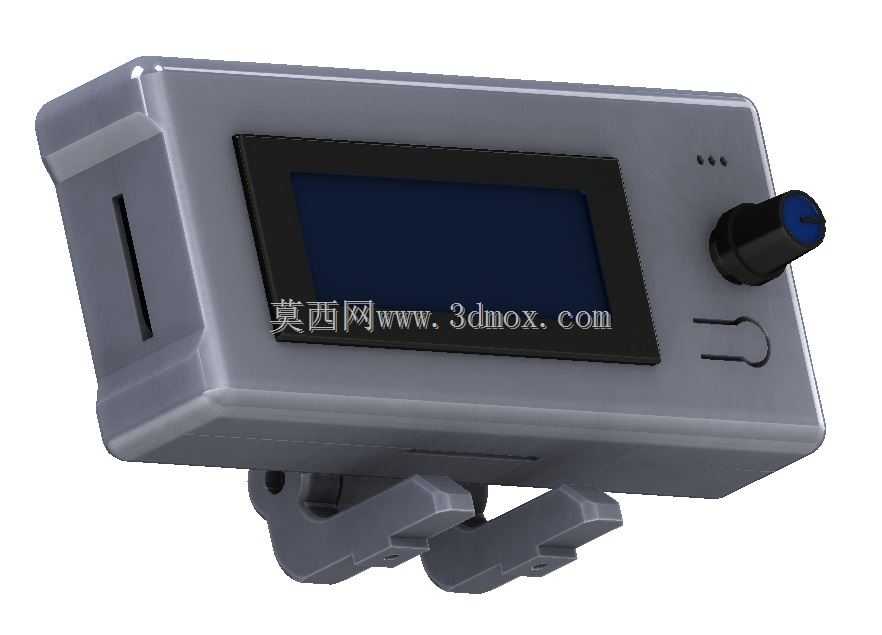

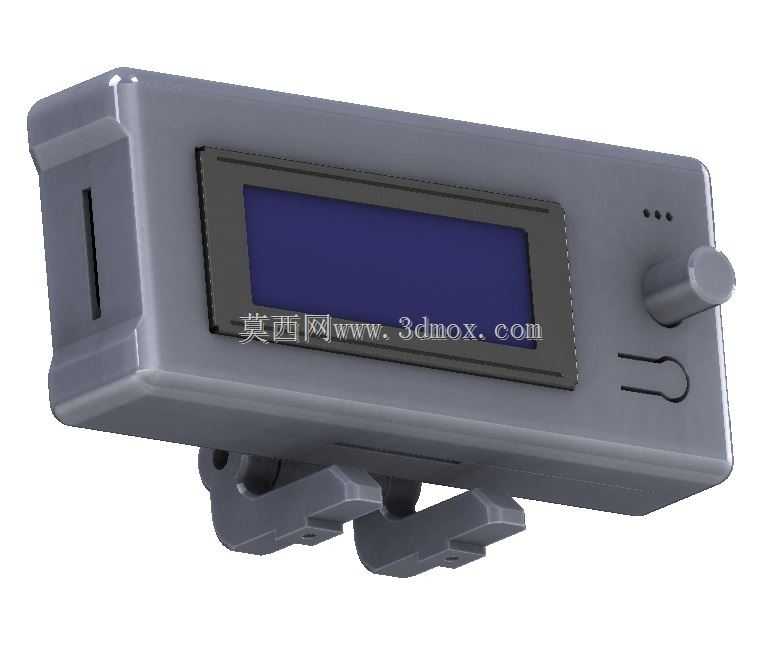

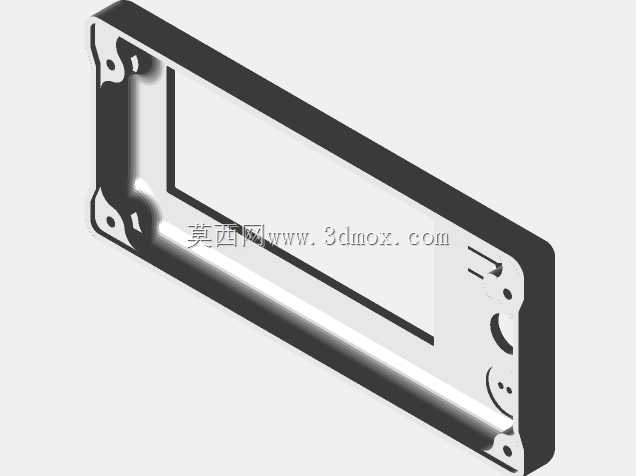

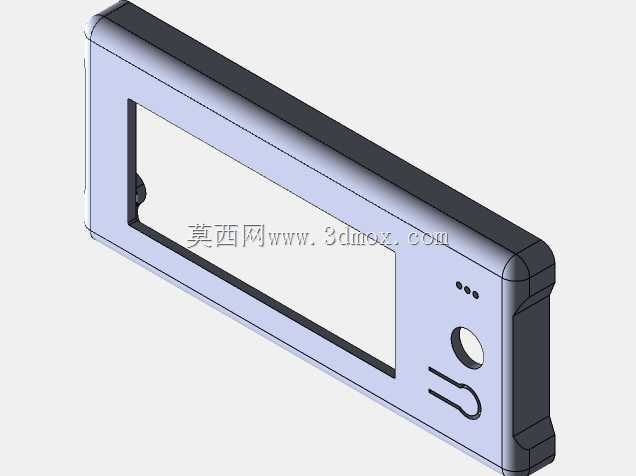

　　再看操作面的功能布局，正面上方嵌装的液晶显示屏做了下沉式安装，屏幕四周的黑色边框比屏幕表面高出1mm左右，日常操作时哪怕手上沾了点打印耗材碎屑，也不会直接刮花屏幕表面，边框和壳体的接缝处做了止口设计，能挡住日常打印时飘出的PLA、ABS碎屑掉进壳体内部，减少后期清理维护的频率。屏幕右侧的旋钮采用了带阻尼的旋转编码器结构，旋钮帽做了防滑的侧纹，旋转时的段落感清晰，按动确认的行程适中，不管是快速旋转调整打印温度、移动轴位置，还是微调参数数值，都比纯触屏操作的效率高很多，尤其是打印过程中手上沾了点耗材残料的时候，旋钮操作不会出现触屏误触的问题。旋钮下方留的SD卡插槽做了内凹式设计，插卡后卡面不会突出壳体表面，来回走动操作的时候不会剐蹭到SD卡导致接触不良，插槽上方的三个状态指示灯做了半透明的柔光处理，不会像裸露LED那样亮度过高晃眼，分别对应电源、加热、打印状态，站在离打印机一两米的位置就能快速判断设备运行状态，不用凑到屏幕跟前看提示。

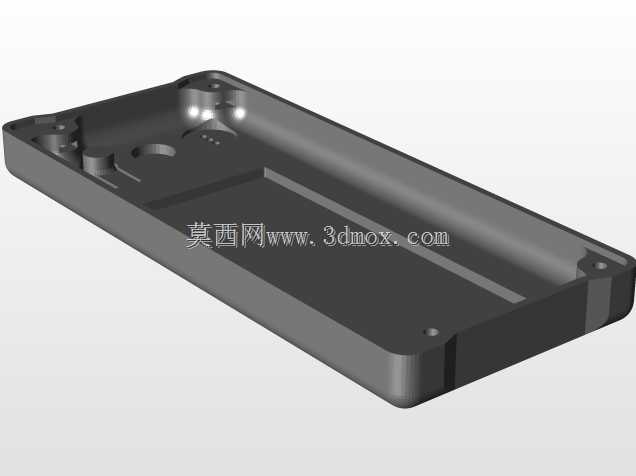

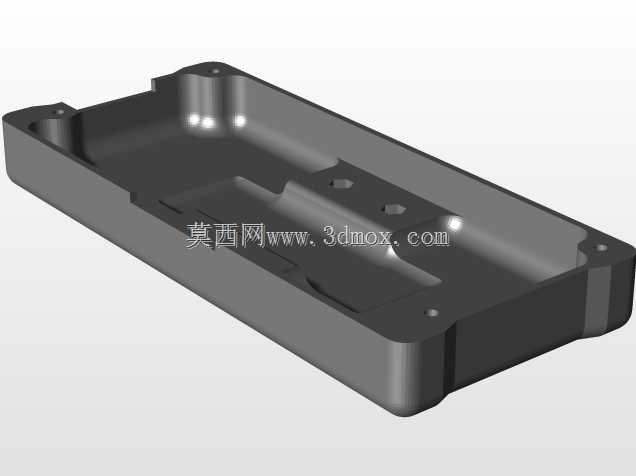

　　壳体的左侧开了长条形的通风槽，槽口的方向是斜向下的，既可以保证壳体内控制板的散热通风，又能避免打印时飘落的耗材碎屑、灰尘直接从通风槽掉进壳体内，壳体的边角全部做了R3的圆角处理，没有尖锐的直角边，日常操作时碰到边角也不会划伤手臂。整个壳体的壁厚做了均匀的2mm设计，不管是用PLA、PETG还是ABS材料打印外壳，都不会出现壁厚不均导致的翘曲变形问题，壳体内部的螺柱位置刚好适配通用的Reprap系列控制板，控制板和壳体之间留了2mm的间隙，避免控制板工作时的热量直接传导到外壳表面，长时间打印的时候外壳表面也不会出现局部过热的情况。

　　从实际使用场景来看，这款控制终端除了适配Tevo Tarantula这类机型的改装，也能通用到大部分采用开源Reprap固件的桌面级3D打印机上，安装夹座的结构可以根据不同机型的型材尺寸做小范围调整，不用重新设计整个外壳结构。操作面的布局逻辑符合一线3D打印操作者的使用习惯，把高频操作的旋钮放在右手刚好能碰到的位置，屏幕的可视角度做了轻微的上仰设计，坐在打印机前方操作时不用低头就能看清屏幕上的温度、进度、坐标参数，减少长时间操作的颈部疲劳。壳体侧面的接口位置做了避让设计，插线之后线材不会和安装夹座产生干涉，走线可以顺着铝型材的槽位布置，不会出现线材悬垂影响打印平台运动的问题。

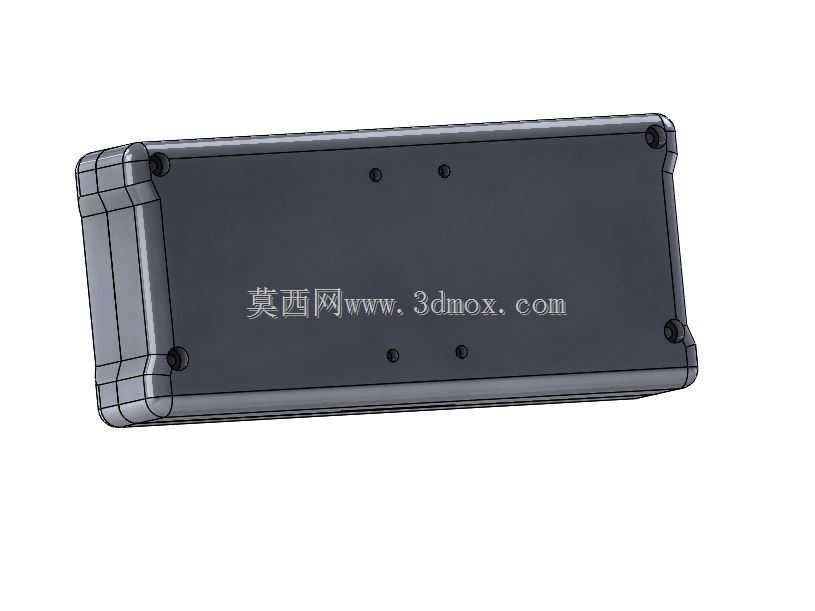

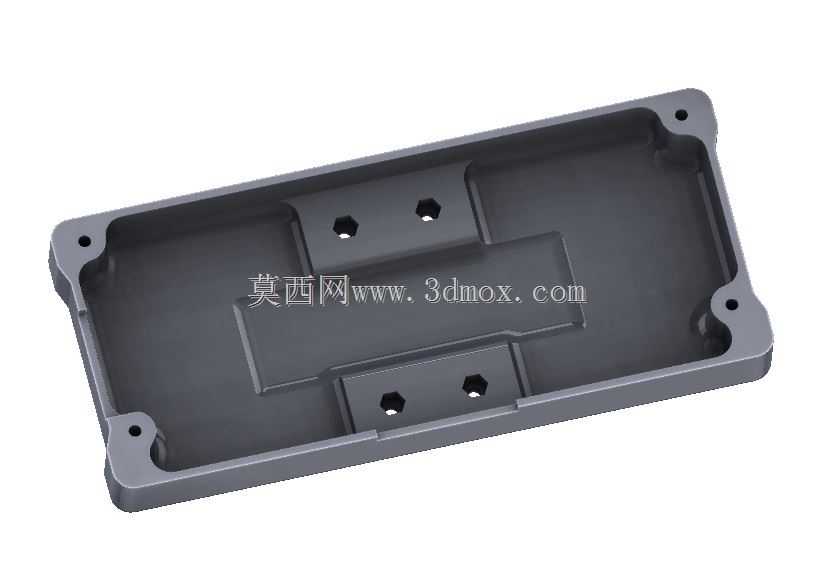

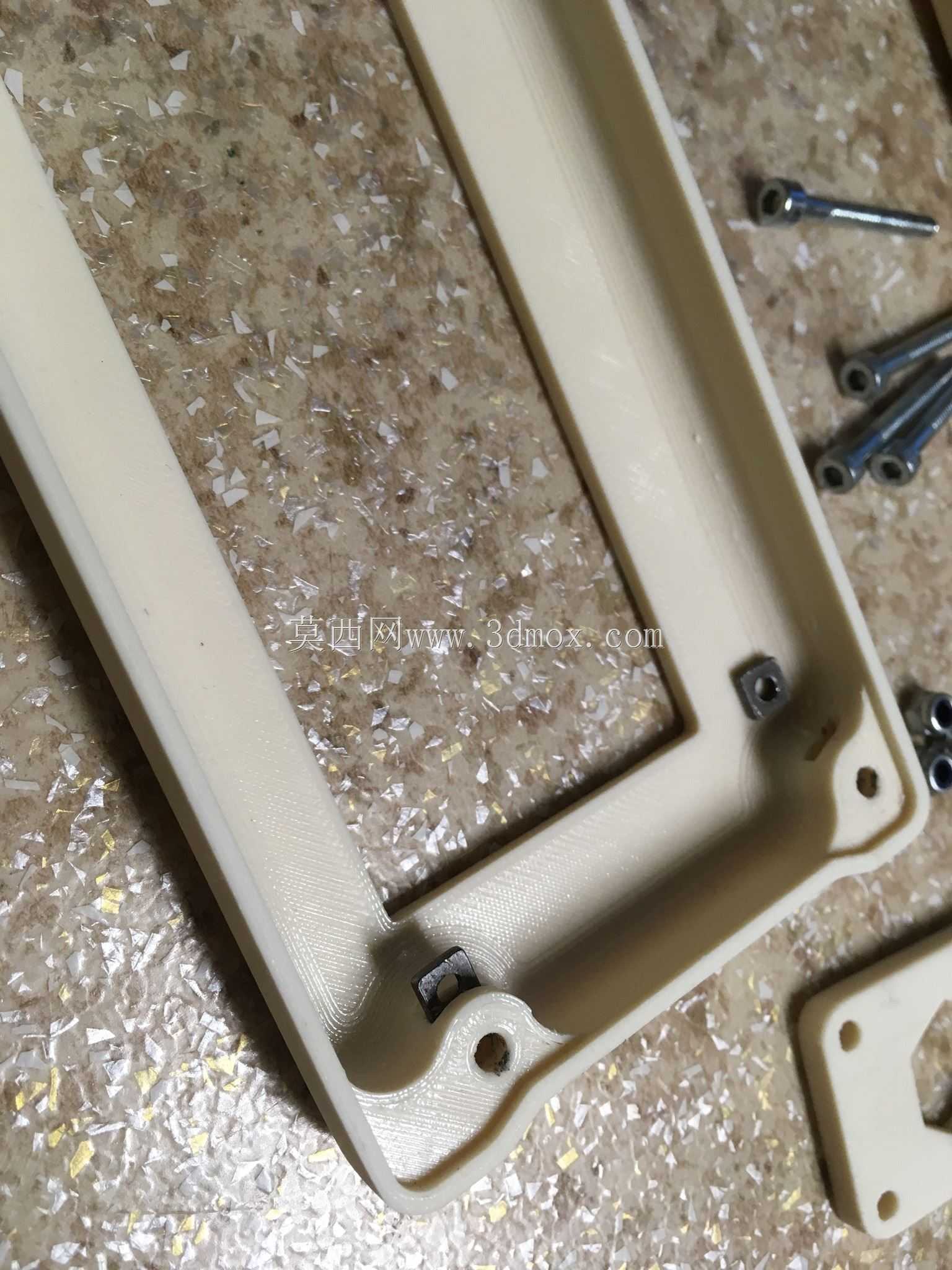

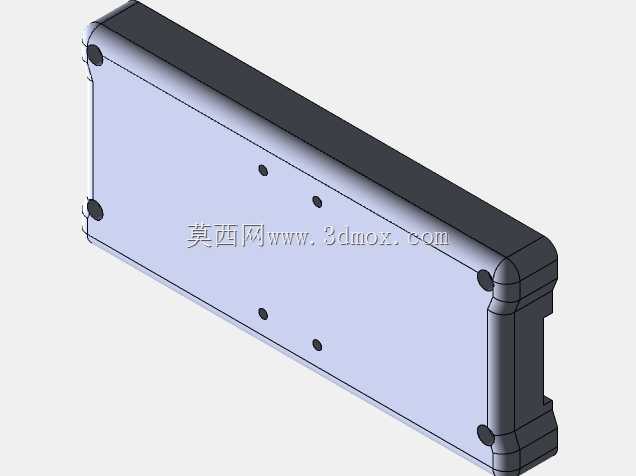

　　在结构细节的处理上，壳体的上下盖采用卡扣加螺丝的双重固定方式，卡扣定位方便组装时对齐上下盖，螺丝锁附保证长期使用不会因为设备振动出现壳盖松动的问题，螺丝孔做了沉头设计，锁完螺丝之后螺丝帽和壳体表面齐平，不会突出影响外观和操作。旋钮的安装位置和屏幕边缘留了足够的操作间隙，旋转旋钮的时候手指不会碰到屏幕边缘，操作手感更顺畅。整个控制终端的外形尺寸控制得比较紧凑，不会占用机架上过多的安装空间，哪怕是小尺寸的桌面级3D打印机，也能找到合适的安装位置，不会和打印平台、挤出头的运动路径产生干涉，安装完成后整个设备的重心落在型材夹座的中心位置，不会因为重心偏移出现夹座松动滑落的问题。
