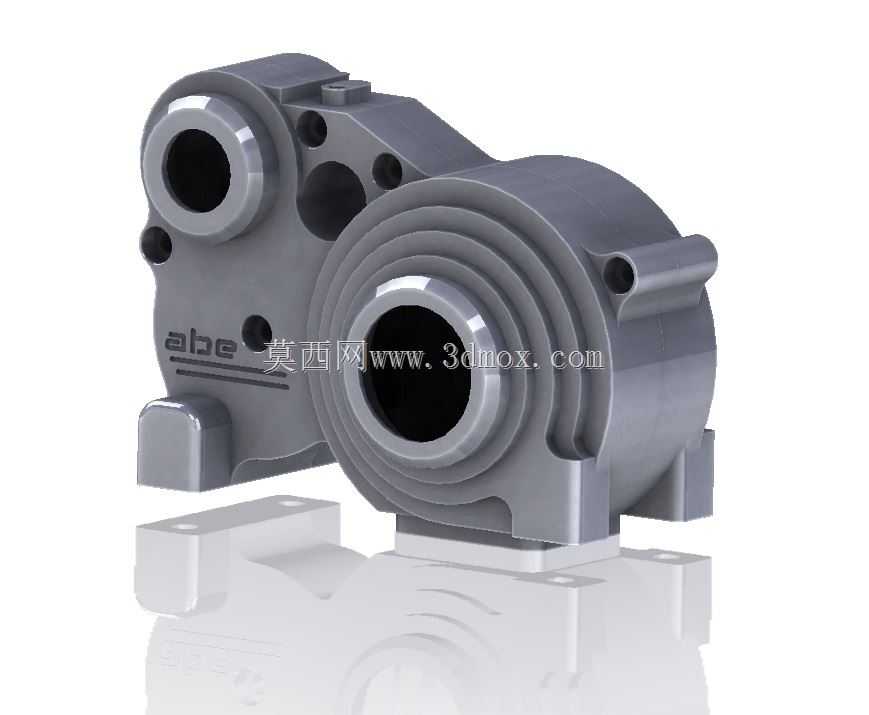

1/5比例遥控模型车用CNC合金变速箱结构

　　该变速箱结构针对1/5比例大尺寸遥控越野模型车开发，适配HPI Baja系列5B、5Bss、5T、5SC等经典车型，作为整车动力传递的核心部件，承担着将动力源输出的高转速低扭矩转化为适配越野工况的低转速高扭矩的核心作用，直接决定模型车在沙地、碎石路、陡坡等复杂非铺装路面的通过性能与动力响应表现。在模型车实际竞速与越野场景中，变速箱壳体需要持续承受动力输出带来的交变冲击载荷，尤其是大油门起步、飞坡落地、急加速急减速的工况下，壳体的结构强度直接决定传动系统的可靠性，传统塑料壳体在高强度使用中容易出现安装孔位开裂、轴承座形变、结合面漏油等问题，该款采用CNC一体加工的合金壳体正是针对这类痛点完成的结构优化设计。从设计思路来看，

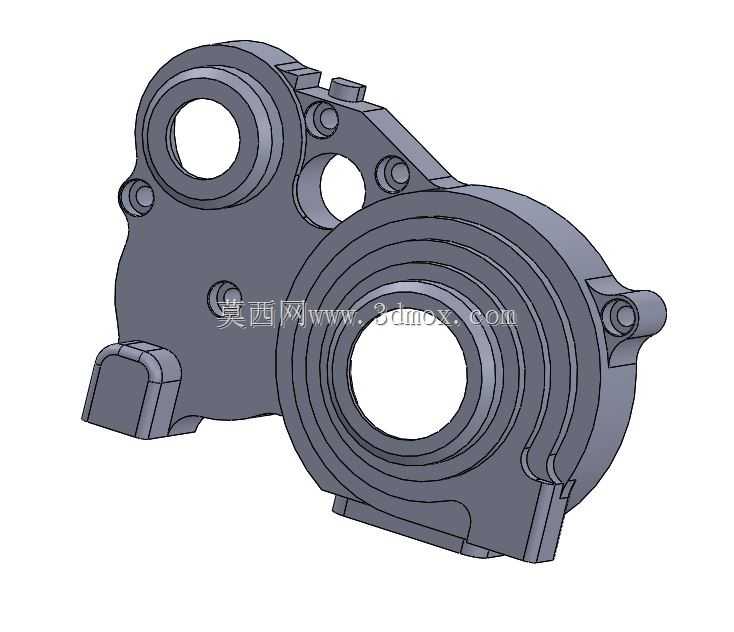

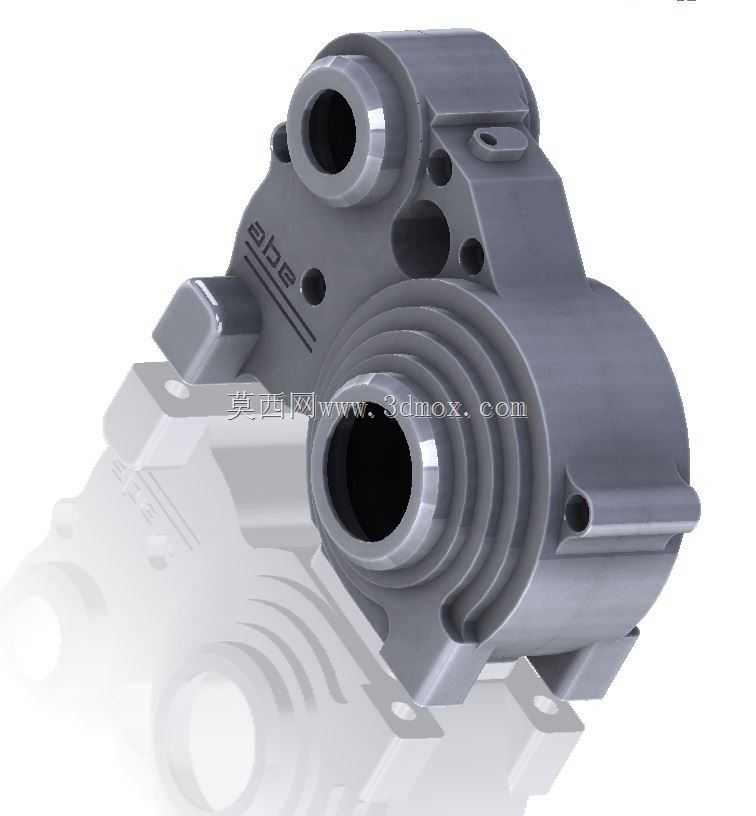

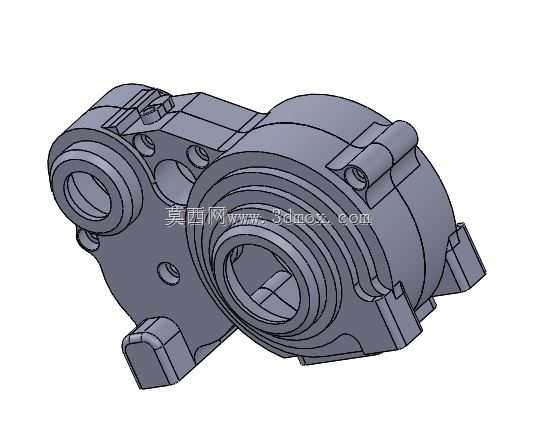

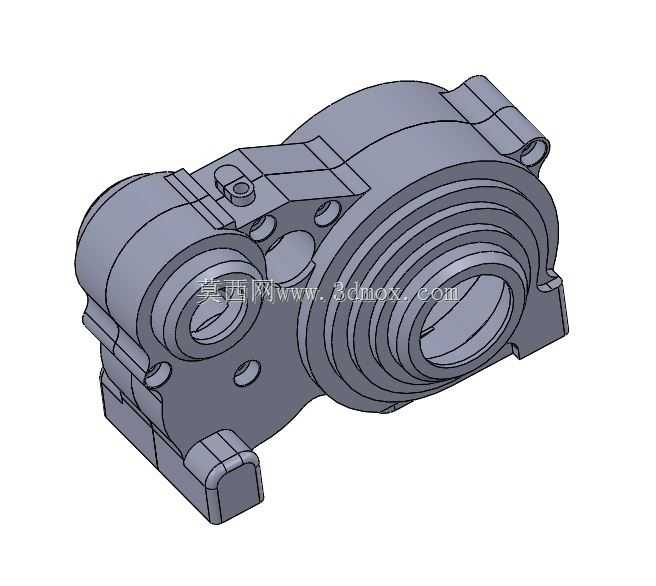

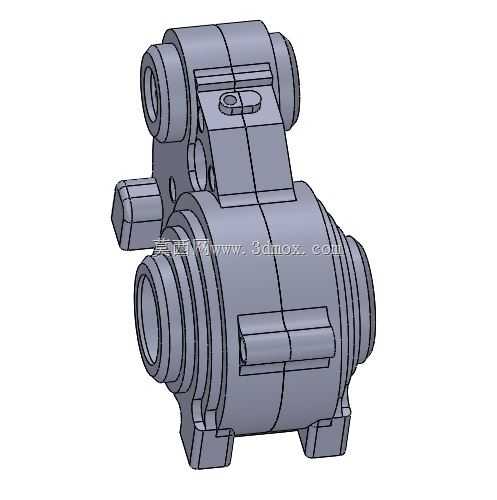

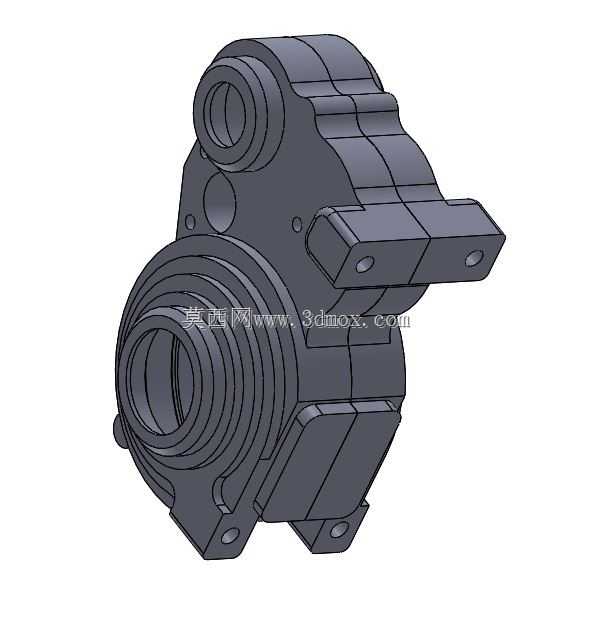

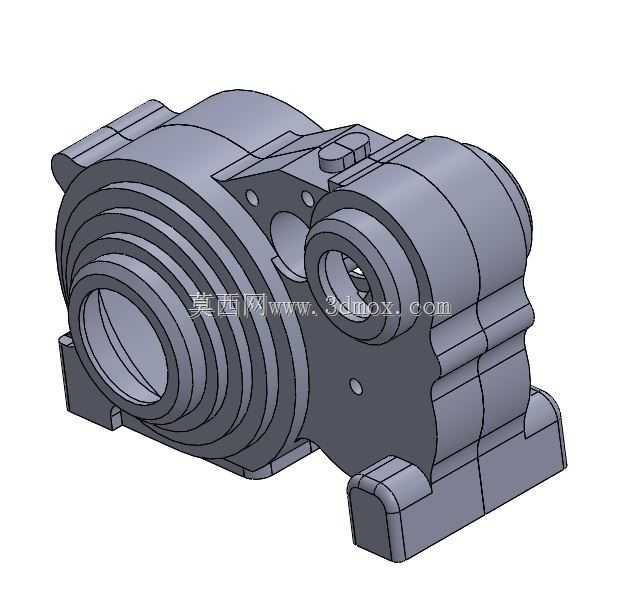

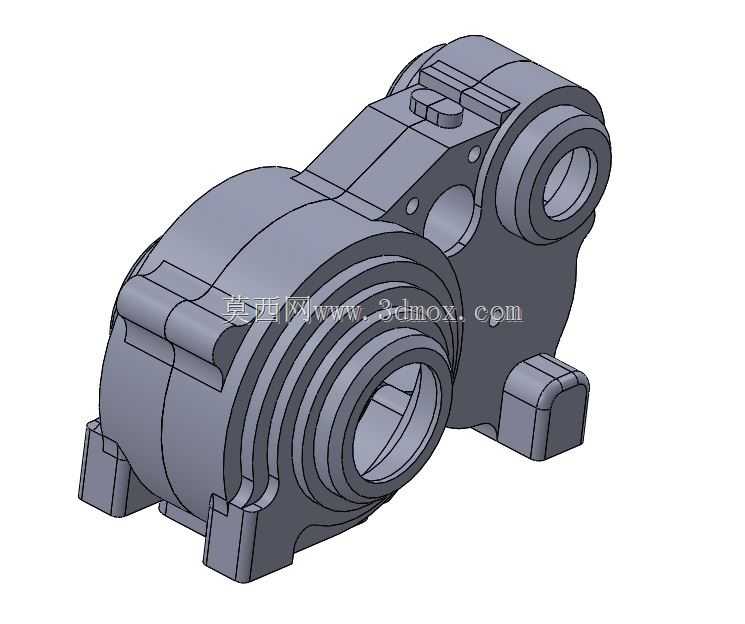

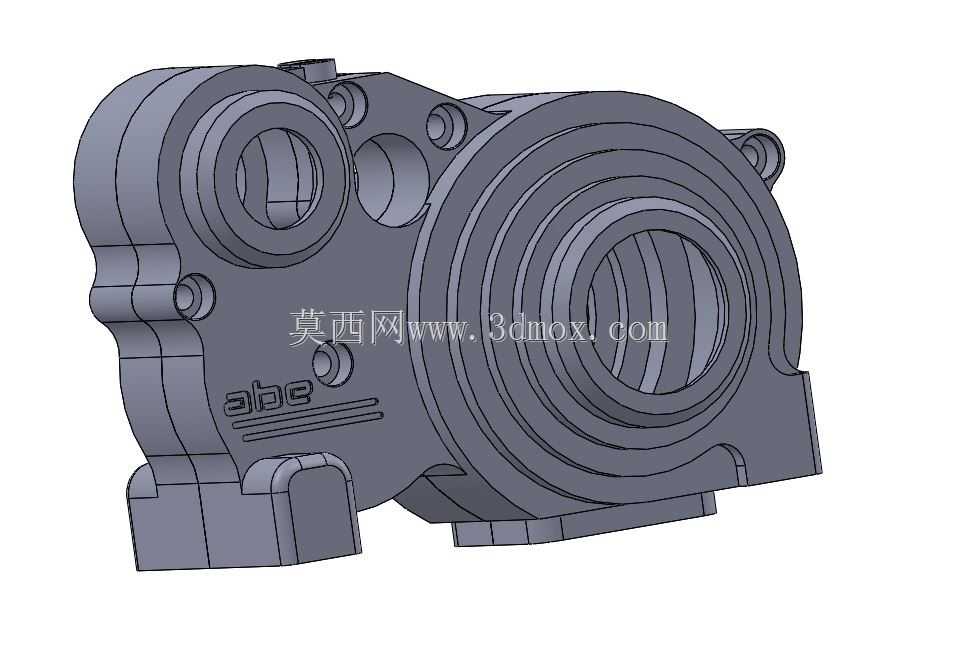

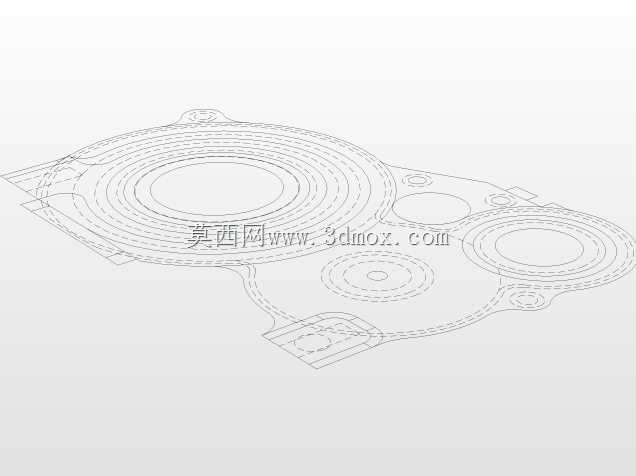

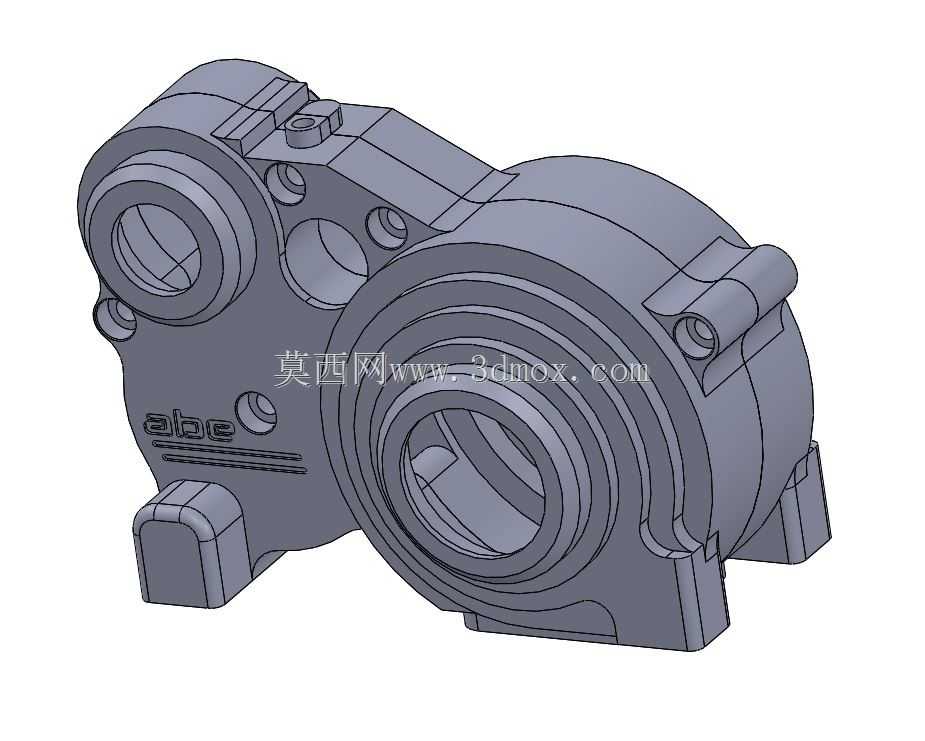

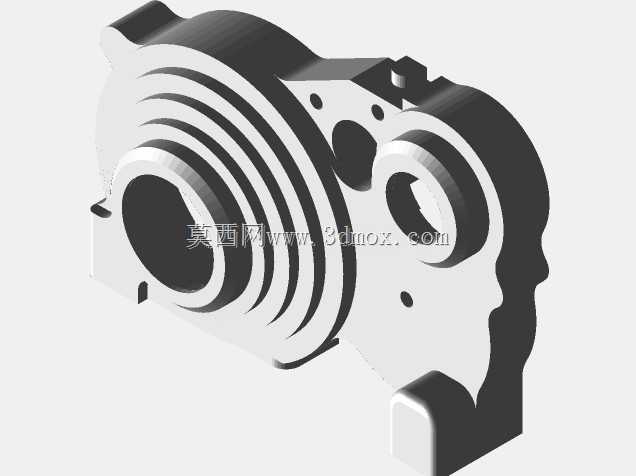

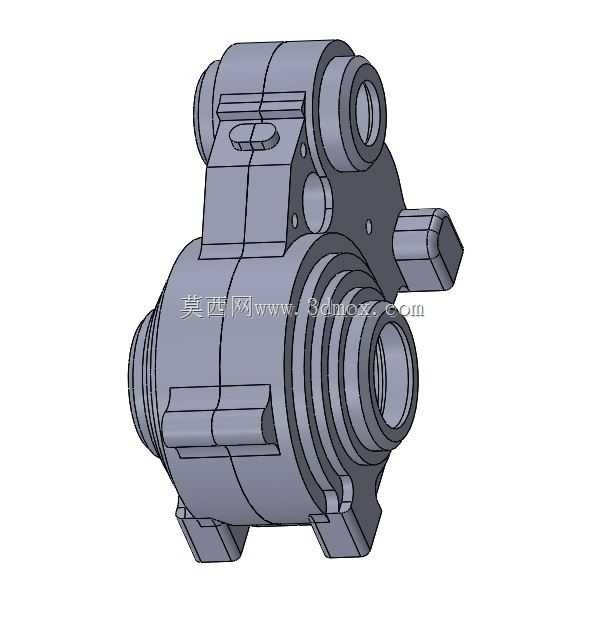

　　整个壳体采用分体式组合结构，分为主腔体与侧盖两部分，结合面做了精密铣削处理，保证装配后内部齿轮腔的密封性能，避免润滑脂在高速运转过程中甩出。主腔体上集成了多处轴承安装位，分别对应输入轴、中间轴、输出轴的支撑需求，每个轴承座的同轴度公差控制在0.02mm以内，保证齿轮啮合时的间隙均匀，减少高速运转下的齿轮噪音与异常磨损。壳体外侧设计了多处加强筋结构，沿着轴承座受力方向延伸至壳体安装固定点，在不额外增加过多重量的前提下，大幅提升壳体的抗扭、抗冲击性能，避免飞坡落地时冲击力直接作用在轴承座导致孔位破裂。安装边界方面，壳体上预留了与车架大梁固定的多个安装孔位，孔位位置完全匹配原厂车型的安装点位，不需要对原车车架做任何打孔、

　　切割修改即可直接替换原厂部件，同时预留了离合杯安装位、刹车组件安装位、换挡舵机联动结构的安装空间，保证周边配套部件可以直接沿用原厂配件，降低玩家的升级替换成本。输入轴端的轴承座做了加高处理，提升输入轴的支撑跨度，减少大扭矩输出时输入轴的径向形变量，避免齿轮出现偏磨打齿的问题。输出轴端设计了多层密封槽结构，可以搭配O型密封圈实现输出轴位置的动态密封，防止越野过程中泥沙、灰尘进入齿轮腔内部，同时避免内部润滑脂泄漏污染刹车组件。壳体侧面预留了散热鳍片结构，在模型车高速行驶过程中，气流可以顺着鳍片间隙带走齿轮运转产生的热量，避免长时间高负荷运转下腔体内温度过高导致润滑脂失效，提升传动系统的连续工作稳定性。在细节设计上，

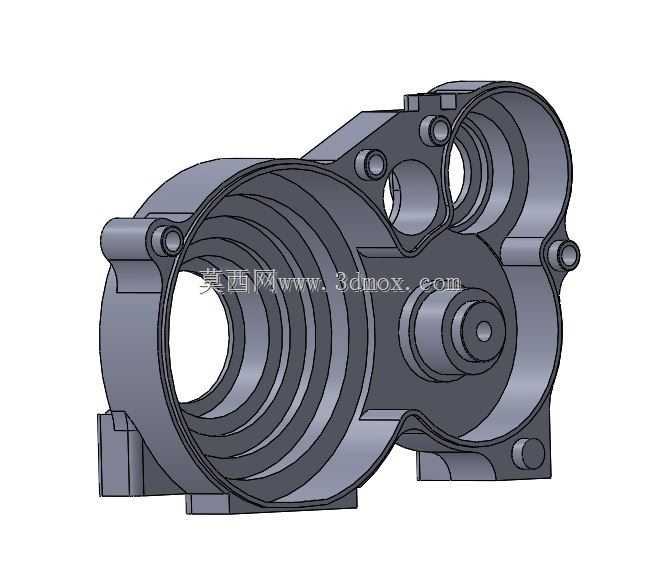

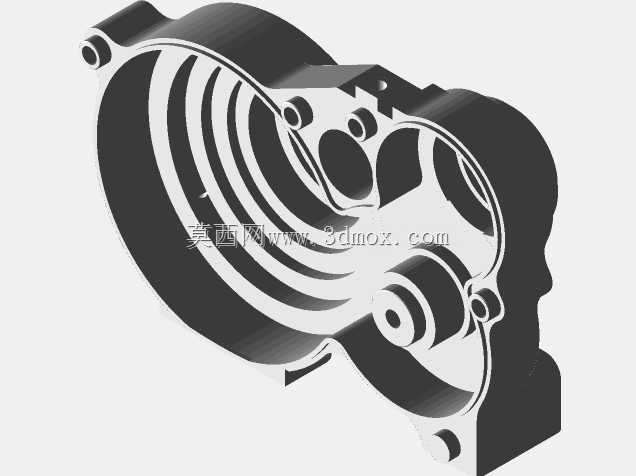

　　壳体上的每个固定螺丝孔都做了沉头处理，保证螺丝装配后表面平整，不会突出壳体表面与周边运动部件发生干涉，同时针对经常拆装的维护点位，螺丝孔做了加厚处理，避免多次拆装后出现滑牙问题。齿轮腔内部的空间做了优化，在保证齿轮运转不发生干涉的前提下，尽可能缩小腔体的冗余空间，让润滑脂可以更好地附着在齿轮啮合面上，提升润滑效率。整个壳体的外形轮廓完全避让开原车的悬挂摆动行程、转向机构运动路径，不会影响原车的悬挂行程与转向角度，保证升级变速箱后车辆的操控特性与原厂保持一致，同时因为合金材料的阻尼特性，相比原厂塑料壳体可以更好地吸收齿轮运转产生的振动，降低整车的传动噪音。针对模型车经常需要维护保养的需求，壳体的侧盖采用快拆结构设计，只需要拆下周边的固定螺丝即可打开腔体检查齿轮磨损情况、更换润滑脂，不需要将整个变速箱从车架上完全拆下，大幅降低日常维护的工作量。壳体表面采用硬质阳极氧化处理，提升表面硬度与耐磨性能，同时具备不错的抗腐蚀性能，在雨天、泥泞路面行驶后也不容易出现氧化锈蚀的问题，延长部件的使用寿命。
