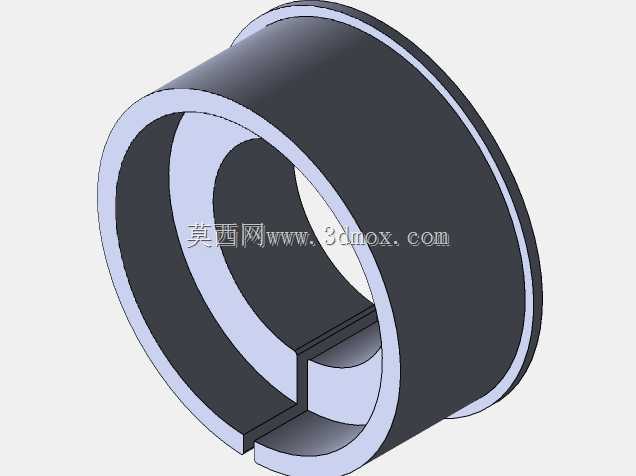

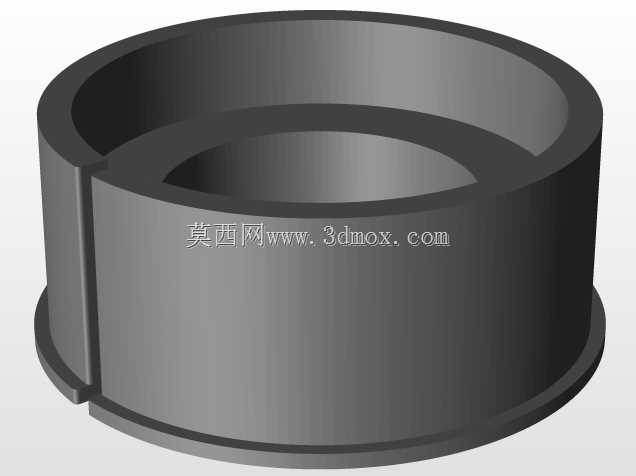

Proxxon迷你钻34mm转20mm适配底座结构

　　在桌面级精密加工场景中，小型台钻的安装适配一直是DIY加工、精密小件修配领域的常见需求，尤其是进口迷你钻具与现有工作台安装位尺寸不匹配的问题，往往会直接影响设备装夹刚性与加工精度。这套适配结构针对Proxxon迷你钻的安装底座做了缩径适配设计，将原设备34mm的安装定位尺寸调整至20mm，解决了小规格安装工位无法装夹原尺寸迷你钻的痛点。从实际应用场景来看，这类适配结构多用于家用桌面加工台、学校金工实训工位、小型模型制作工坊的设备改造，这类场景的工作台安装孔位多为通用小尺寸规格，而Proxxon迷你钻本身的加工精度足以覆盖塑料、软金属、薄木材等小件的钻孔、扩孔作业，仅因安装底座尺寸不匹配就更换设备或重新加工整个工作台，

　　会造成不必要的成本浪费，单独做适配转接的方案在工程经济性上更具优势。设计过程中首先要保证装夹后的同轴度，原钻具底座34mm的定位圆柱面与适配结构的内孔采用过渡配合，避免装配后出现径向晃动，转接后输出的20mm定位柱则与目标安装位的孔位做间隙配合，预留0.02mm至0.05mm的装配余量，既方便拆装调整，又不会因为间隙过大导致钻孔时出现钻头偏移的问题。结构的外形尺寸完全围绕原钻具底座的轮廓做延伸，没有额外增加过多的安装空间，整体转接结构的轴向高度控制在15mm以内，不会过多抬升钻具的主轴高度，避免加工时主轴行程不足的问题。安装边界方面，适配结构的法兰边均匀分布了4个M3的沉头安装孔，孔位中心圆直径与原34mm底座的安装孔位保持一致，

　　不需要额外在钻具底座上重新打孔，直接利用原有固定点位即可完成锁紧，转接后的20mm定位柱根部做了R1.5的圆角过渡，避免应力集中导致的柱根断裂，毕竟钻具工作时会产生持续的轴向振动，应力集中位置很容易在长期使用后出现疲劳裂纹。从功能特性上看，这套适配结构没有改变原钻具的任何工作参数，仅仅做了安装尺寸的转接，钻具的主轴转速、进给行程、装夹能力都和原设备保持一致，不会因为加装转接件影响设备本身的加工性能。实际装配时，只需要将原钻具底座的固定螺丝拆下，把适配结构的34mm内孔对准钻具底座的定位圆柱压合到位，再用原机螺丝从适配结构的沉头孔穿入锁紧在钻具底座上，之后就可以将整个钻具连带适配结构插入20mm的工作台安装孔，

　　用侧面的顶丝锁紧即可完成安装。在结构壁厚的设计上，34mm内孔与20mm外柱之间的单边壁厚达到7mm，采用实体结构设计，没有做多余的镂空减重，保证足够的结构刚性，钻孔时产生的振动可以通过厚实的转接结构直接传递到工作台面，不会出现转接件共振导致的钻孔表面振纹问题。针对长期使用的磨损问题，适配结构的20mm定位柱表面做了粗糙度Ra1.6的处理，降低反复拆装带来的表面磨损，配合面的尺寸公差严格控制在h7级别，长期拆装后依然能保持稳定的配合精度。很多桌面加工爱好者在搭建小型加工工位时，会混用不同品牌的迷你加工设备，工作台的安装孔位往往统一设置为20mm的通用规格，这类转接结构就可以让原本安装尺寸不兼容的Proxxon迷你钻顺利装到现有工位上，不需要为了单台设备重新加工工作台面板，也不需要额外采购适配的专用安装座，大幅降低了工位改造的成本和周期。在精密模型加工、电子元件引脚修配、小型五金件钻孔等作业场景中，这类适配结构的实用性非常突出，既保留了Proxxon迷你钻本身精度高、体积小的优势，又解决了跨规格安装的兼容性问题，结构设计上没有多余的复杂特征，加工难度低，普通的铣削设备就可以完成制作，对于需要自行改造工位的从业者来说，参考这套结构的尺寸参数就可以快速加工出适配自己工位的转接件。
