降压模块铝制外壳面板结构设计

　　这款铝制外壳面板主要面向桌面级直流可调电源、降压模块集成设备的结构配套需求，常见于电子维修工作台、实验室调试工位、小型电子设备生产线测试工位等场景，用来承载降压模块、电压放大电路、输入输出接口与散热组件，为内部精密电路提供物理防护、电磁屏蔽与散热通路。从实际使用场景出发，这类壳体需要兼顾桌面放置的稳定性、接口操作的便利性、长时间运行的散热效率，以及内部元器件安装的兼容性，设计过程中需要平衡加工工艺、装配效率与使用体验。

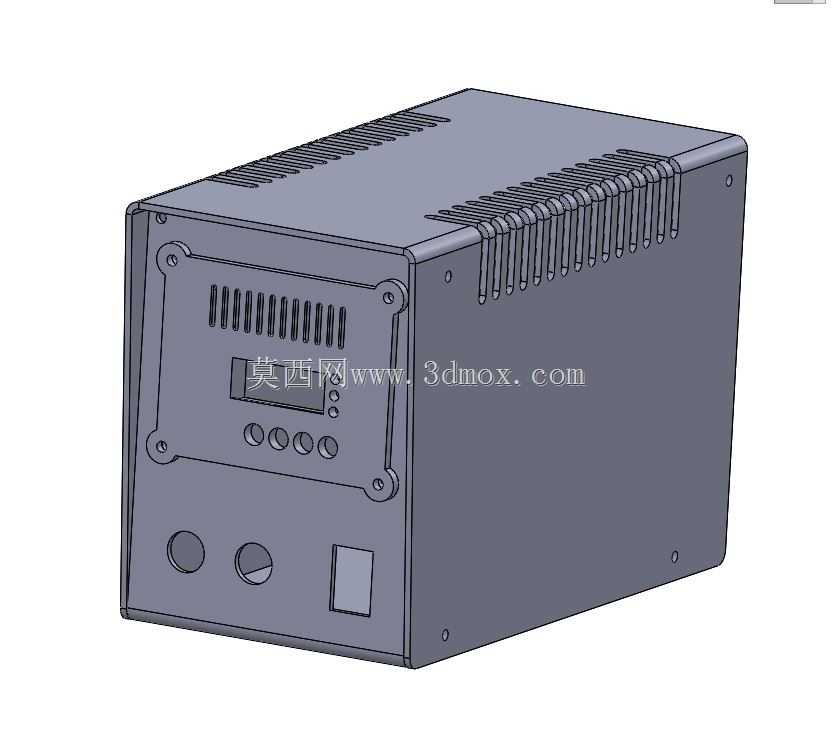

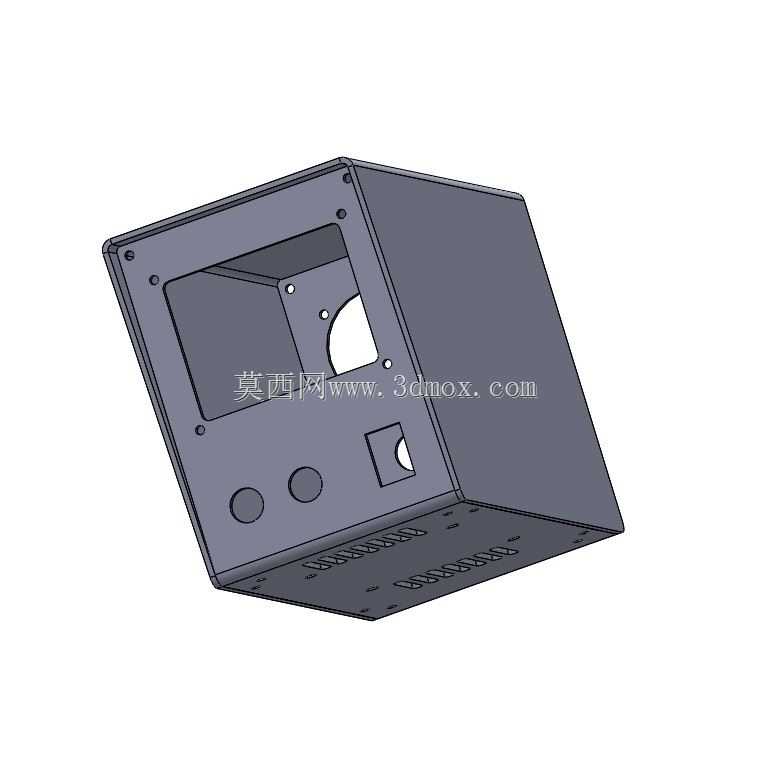

　　壳体整体采用长方体构型，边角做小圆弧过渡处理，避免锐边划伤操作人员，同时适配铝型材折弯或者铣削加工的工艺特性，减少加工过程中的应力集中问题。前面板区域做了分区布局设计，上部预留了数显窗口的安装位，用来嵌入电压电流显示模块，窗口周边预留了四个固定孔位，适配常规嵌入式数显表的安装尺寸，数显窗口下方排布四个调节旋钮安装孔，对应电压调节、电流调节、输出开关、功能切换等操作部件的安装，旋钮孔位的间距做了优化，避免操作时手指互相干涉，符合日常操作的人机尺寸要求。前面板下部预留了两个大尺寸圆形接口安装位，可适配IEC C14电源输入插座、直流输出接线柱或者大电流航空插头，旁边的方形预留位可安装船型电源开关或者USB输出接口，满足不同配置版本的接口扩展需求，无需重新开模即可适配多种功能配置。

　　壳体顶部与侧面设计了阵列式散热通槽，通槽采用冲压或者铣削加工成型，槽宽与槽间距经过匹配设计，既保证壳体的结构强度，避免安装过程中发生形变，又能形成足够的通风对流面积，内部搭配40x40x10规格的轴流风扇时，可形成定向散热风道，将降压模块与电压放大电路工作时产生的热量快速排出，保证设备在36V3A108W满功率输出状态下，壳体内温度维持在元器件允许的工作范围内，避免高温导致的电路参数漂移或者元器件寿命衰减。前面板与主壳体的连接采用M3螺钉固定，螺钉孔位做了沉头处理，装配后螺钉头不突出面板表面，保持外观的整洁性，同时沉头孔的深度经过核算，保证螺钉锁紧后不会挤压内部的电路板元器件。

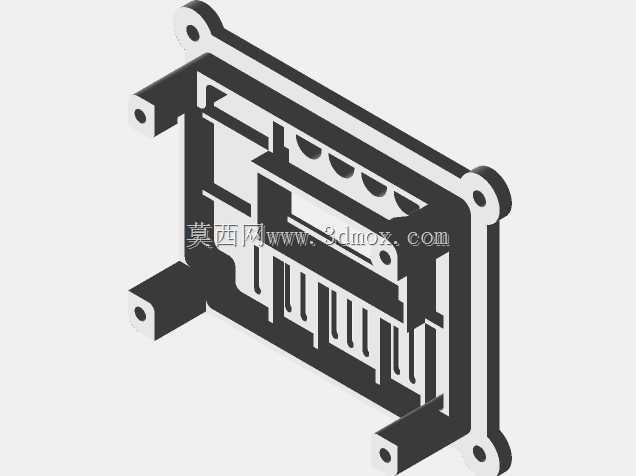

　　安装边界方面，壳体内部预留了标准的电路板安装柱，安装柱的高度适配2mm厚度的前面板与常规PCB板的安装间距，内部空间可容纳降压模块、电压放大电路、滤波电容、散热风扇等核心组件，安装柱的孔位兼容通用洞洞板与定制PCB的安装尺寸，方便用户根据自身需求调整内部电路布局。壳体底部预留了防滑脚垫的安装位，装配橡胶脚垫后可增加桌面放置的摩擦力，避免操作旋钮时设备发生滑动，同时垫高壳体底部，形成底部进风的辅助散热通路，提升整体散热效率。壳体的侧壁预留了接地柱安装位，可连接保护地线，避免设备漏电时发生触电风险，符合低压电子设备的安全设计规范。

　　设计过程中优先选用铝作为壳体材料，一方面铝的导热性能优异，可通过壳体本身辅助散热，降低散热风扇的负载，另一方面铝材质的加工性能好，可通过折弯、铣削、冲压等多种工艺成型，表面可做阳极氧化处理，提升耐磨性能与外观质感，同时铝材质的电磁屏蔽性能优秀，可减少内部电路与外界设备的电磁互相干扰，保证电压输出的稳定性与数显模块的测量精度。面板上的所有开孔位置都做了公差匹配，接口开孔的尺寸公差控制在合理范围内，既保证接口部件可以顺利装入，又不会出现间隙过大导致的松动问题，旋钮开孔与数显窗口的位置度公差经过严格控制，避免装配后出现旋钮歪斜、数显窗口偏移的问题，影响操作体验与外观一致性。

　　在实际装配场景中，这款壳体可实现快速组装，所有固定螺钉均采用统一的M3规格，减少装配时的工具更换频次，内部走线空间经过合理规划，预留了电源线、输出线、风扇连接线的走线槽位，避免走线杂乱挤压元器件或者影响风道流通。壳体的壁厚经过优化，在保证结构强度、满足安装受力要求的前提下尽可能控制壁厚，减轻整体重量，方便桌面移动与工位调整，同时控制材料成本，适配小批量定制生产的需求。
