Prusa i3 X 2017款防低音改装3D打印设备结构

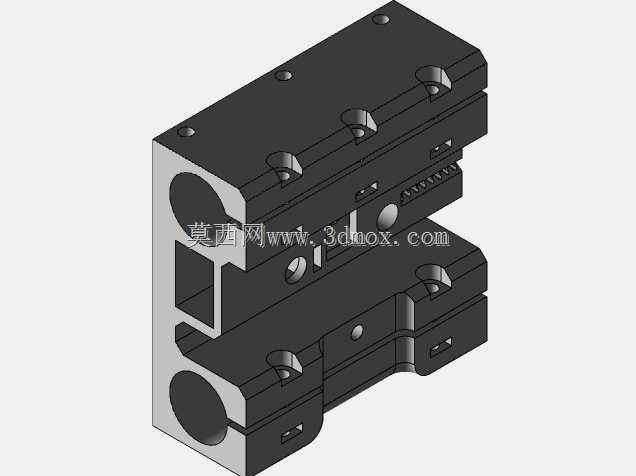

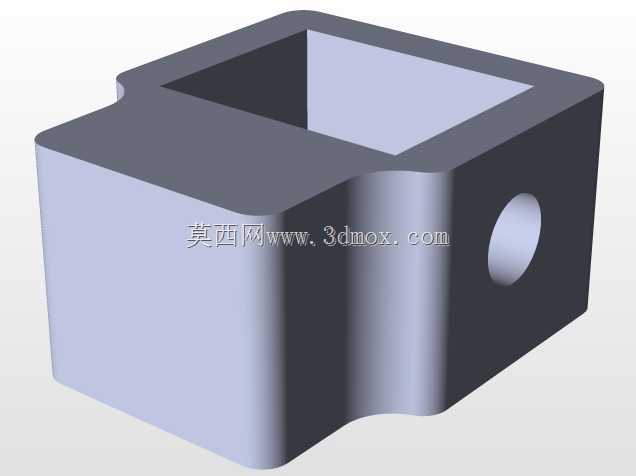

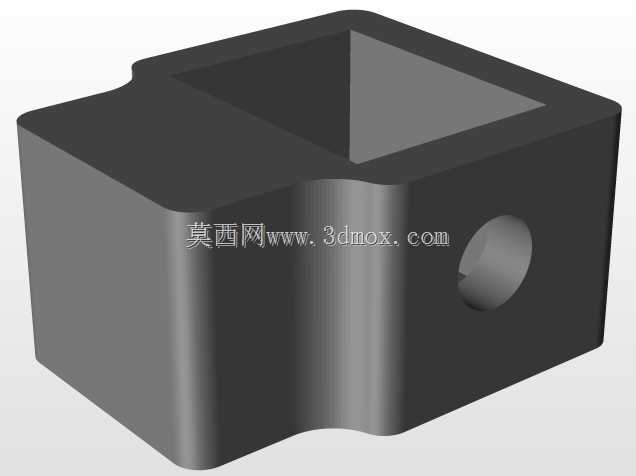

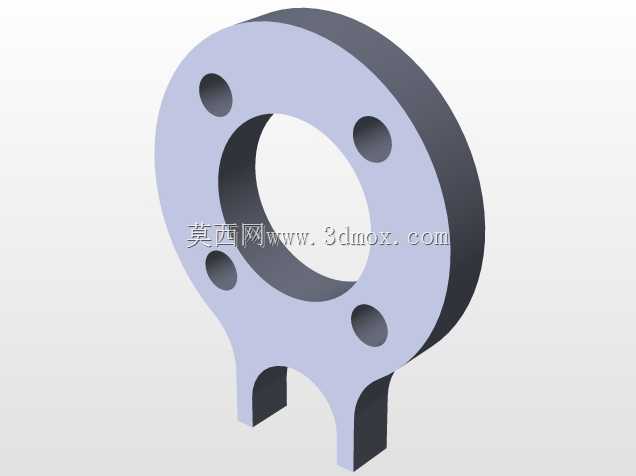

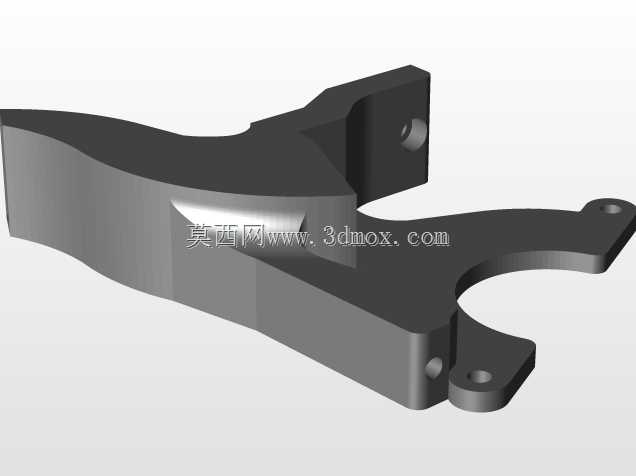

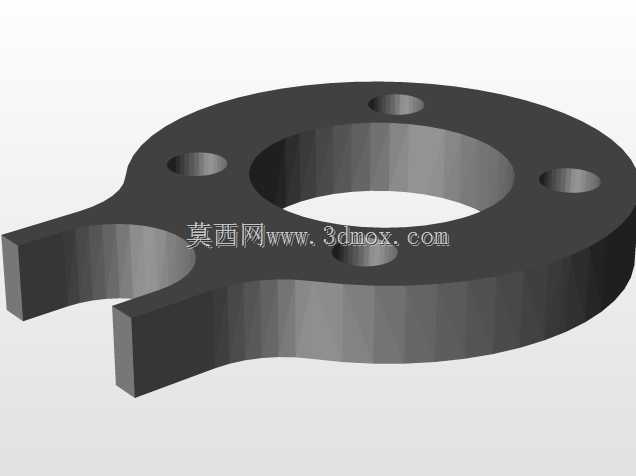

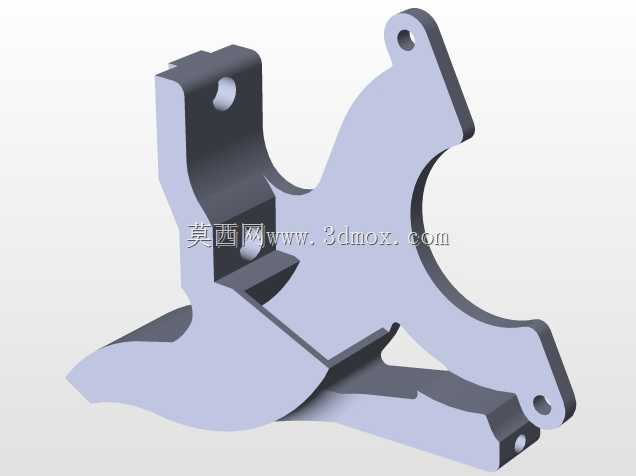

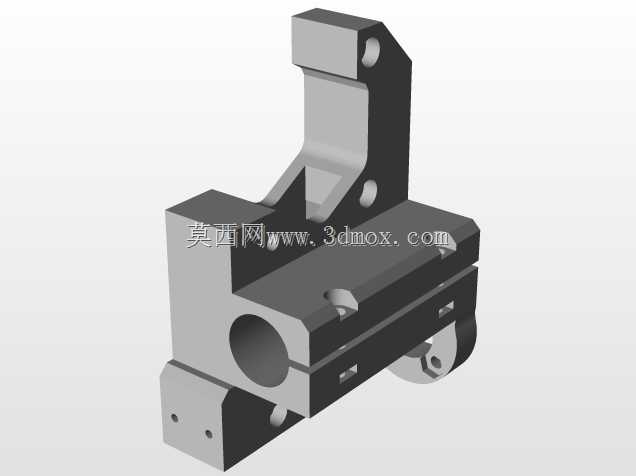

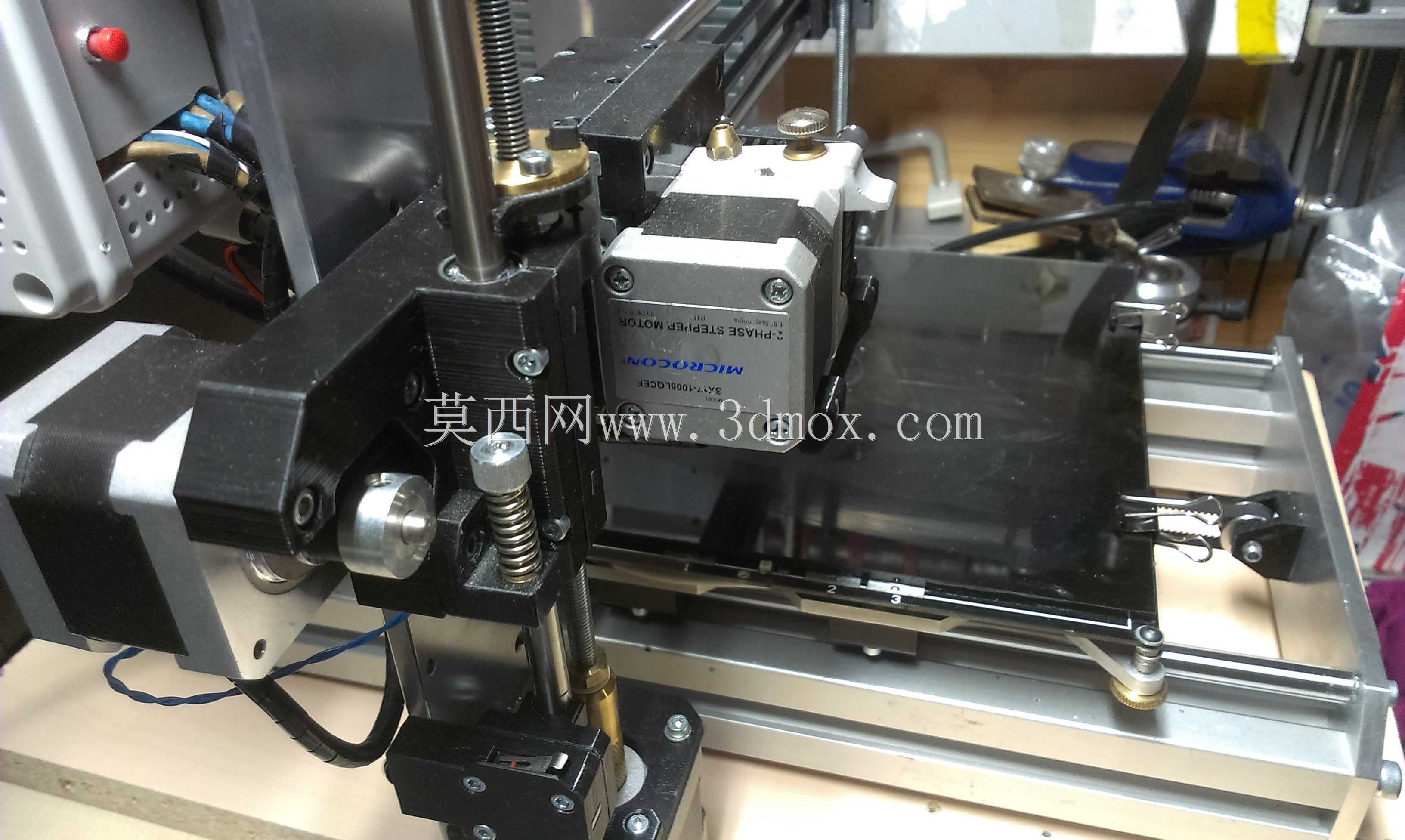

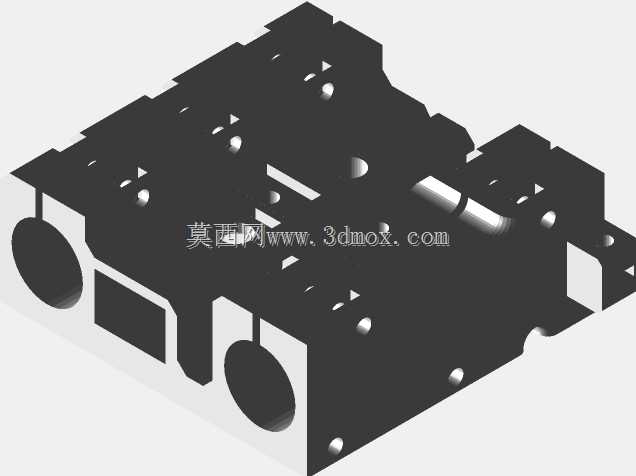

　　该结构针对桌面级FDM熔融沉积成型作业场景设计，可覆盖个人创客原型打样、小型工坊小批量定制零件生产、教学场景下增材制造实操演示等多类使用需求，核心用途是将热塑性耗材逐层熔融堆叠，完成具备指定结构强度与尺寸精度的实体零件制作。整套结构在原有Prusa i3系列经典框架基础上做了针对性优化，重点解决原有机型运行过程中Z轴传动、挤出机构运动产生的低频共振异响问题，同时兼顾日常维护拆装便利性与长期运行的结构稳定性。从功能特性来看，X轴运动组件搭载的近程挤出机构直接固定在X轴滑台上，缩短了耗材送料路径，相比远程挤出结构能更精准控制耗材送进回抽的行程，打印柔性耗材时不易出现耗材弯折堵头的问题，挤出机安装座采用硬质铝合金加工成型，

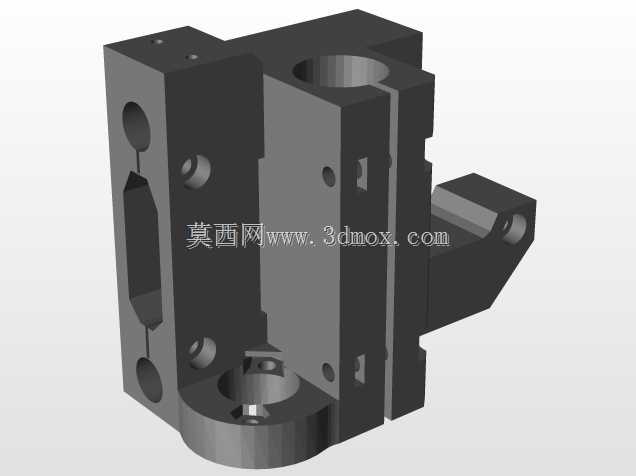

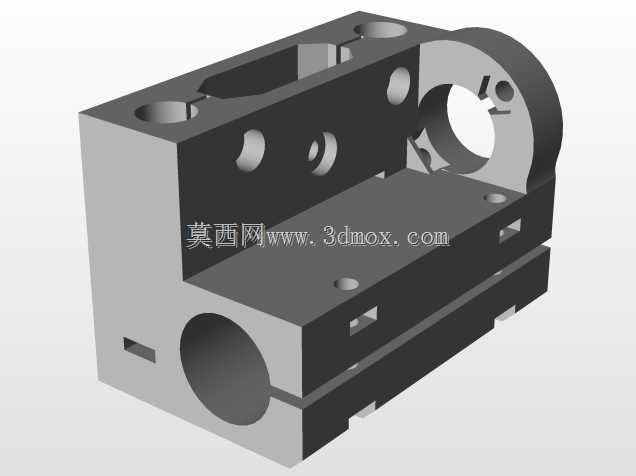

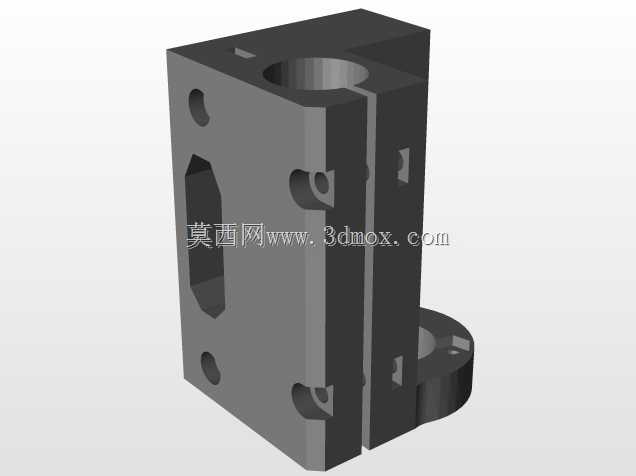

　　安装面做了平面度精铣处理，保证步进电机与挤出齿轮的同轴度误差控制在0.02mm以内，避免送料过程中出现齿轮偏磨、耗材送进力不均的情况。Z轴传动采用双丝杆搭配直线光轴导向的结构，丝杆螺母座与X轴横梁的连接位置做了减震衬垫嵌装设计，丝杆转动过程中产生的轴向窜动会被衬垫吸收，不会直接传递到横梁引发整个机架的共振，这也是防低音改装的核心设计点，光轴与直线轴承的配合间隙控制在0.01-0.03mm之间，既保证Z轴上下运动无卡滞，也不会因为间隙过大导致打印层纹错位。Y轴运动平台采用铝型材框架作为基础支撑，打印平台采用平整度经过研磨处理的玻璃板搭配可调水平的弹簧支撑结构，四个角点的调节螺丝可以快速完成平台水平度校准，

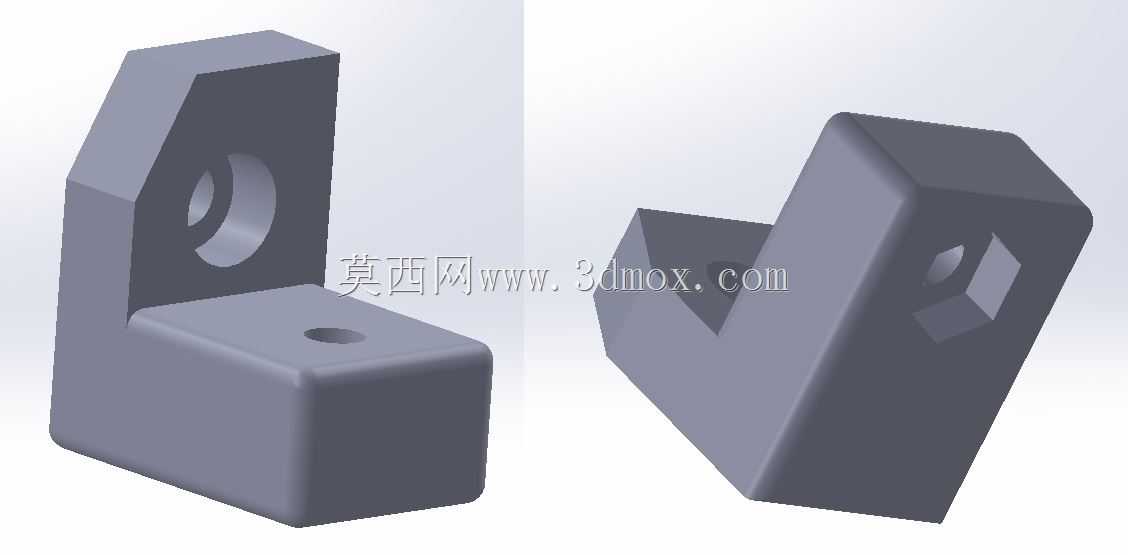

　　平台下方预留了加热床的安装走线空间，加热床供电线从Y轴拖链内部排布，避免平台前后运动过程中线路被拉扯磨损。设计思路上整套结构优先保证核心运动部件的刚性，所有受力连接位置都采用内六角圆柱头螺丝锁紧，关键受力的铝型材连接位置加装了角码加强，避免长期高速运动后连接位置出现松动偏移；走线全部沿型材槽位或者拖链布置，外露线路全部用缠绕管包裹，既避免线路干扰运动部件，也能提升整机外观整洁度。安装边界方面，整套结构组装完成后整机宽度控制在450mm以内，深度控制在480mm以内，高度控制在420mm以内，可直接放置在常规宽度600mm的工作台面上使用，不需要额外定制大尺寸安装台架；各运动轴的行程范围经过匹配校核，X轴有效打印行程250mm，

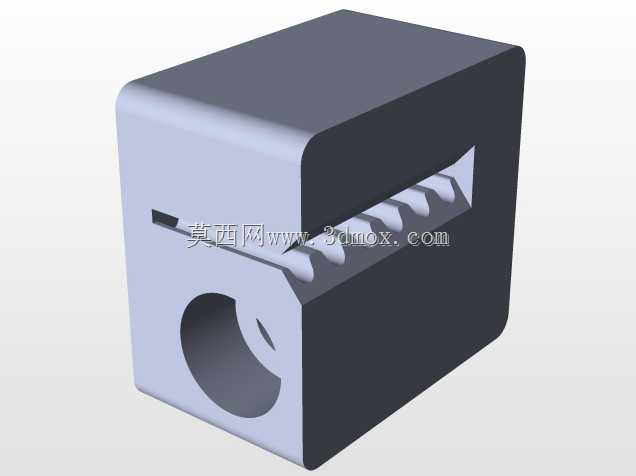

　　Y轴有效打印行程210mm，Z轴有效打印行程200mm，可满足绝大多数日常零件打印的尺寸需求；各部件的安装孔位都做了标准化设计，挤出机构、步进电机、限位开关等易损件都采用市面通用标准件规格，后期维护更换不需要定制特殊配件，可直接采购通用备件完成替换。运动传动部分，X轴和Y轴都采用同步带传动结构，同步带张紧机构设计在轴端位置，不需要拆解外罩就可以直接用螺丝刀调整同步带张紧度，长期使用后同步带出现松弛时可快速完成张紧调整，保证运动定位精度；限位开关安装位置都预留了微调余量，可根据实际组装误差调整触发位置，保证各轴回零位置的一致性。打印头部分预留了散热风扇、喷嘴温度传感器、加热块的安装定位槽，组装时不需要额外做位置测量，直接按照定位槽安装即可保证喷嘴中心与打印平台的垂直度，减少组装调试的时间成本。
