Prusa i3改装X轴运动挤出组件结构

　　这套结构针对桌面级FDM 3D打印机的X轴运动端做了针对性改装优化，核心覆盖X carriage滑架、5015涡轮散热风扇安装位、X端惰轮张紧结构、X轴步进电机安装座四个核心功能模块，主要适配Prusa i3系列机型的改装升级场景，解决原厂X轴挤出端散热不足、传动张紧调节不便、滑架运行抖动的常见工程问题。

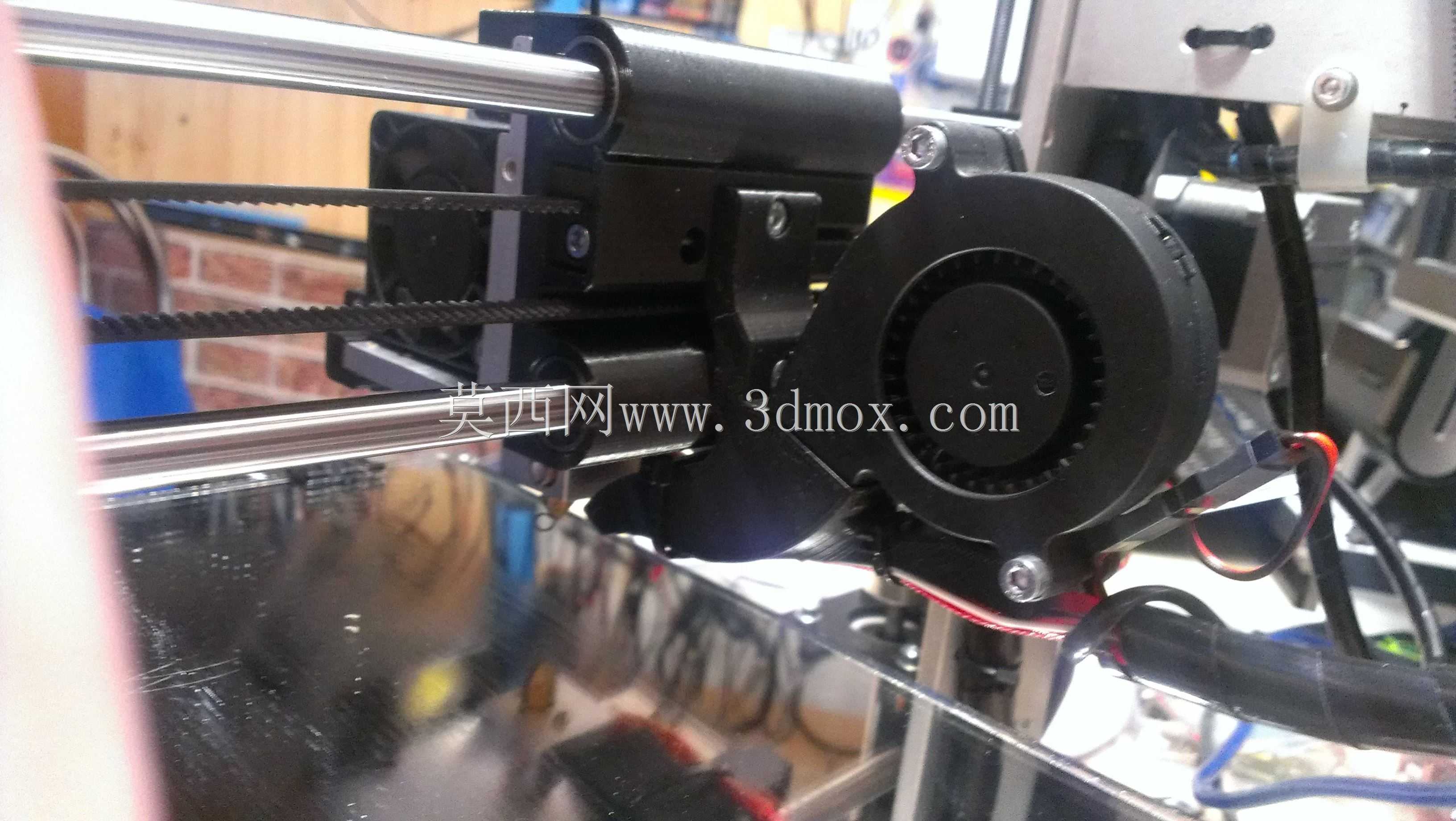

　　从实际应用场景来看，这套组件直接安装在打印机X轴的两根平行光轴导轨上，作为挤出头的承载运动单元，负责带动热端完成X方向的精准往复走位，同时配套的5015风扇直接对准热端出料口位置，在打印PLA、PETG等需要快速冷却的耗材时，能提供足够的定向风压，避免打印件出现垂丝、层间错位、边角翘曲的问题，尤其是打印小尺寸薄壁结构、悬空桥接结构时，稳定的冷却风路能大幅提升成型成功率。

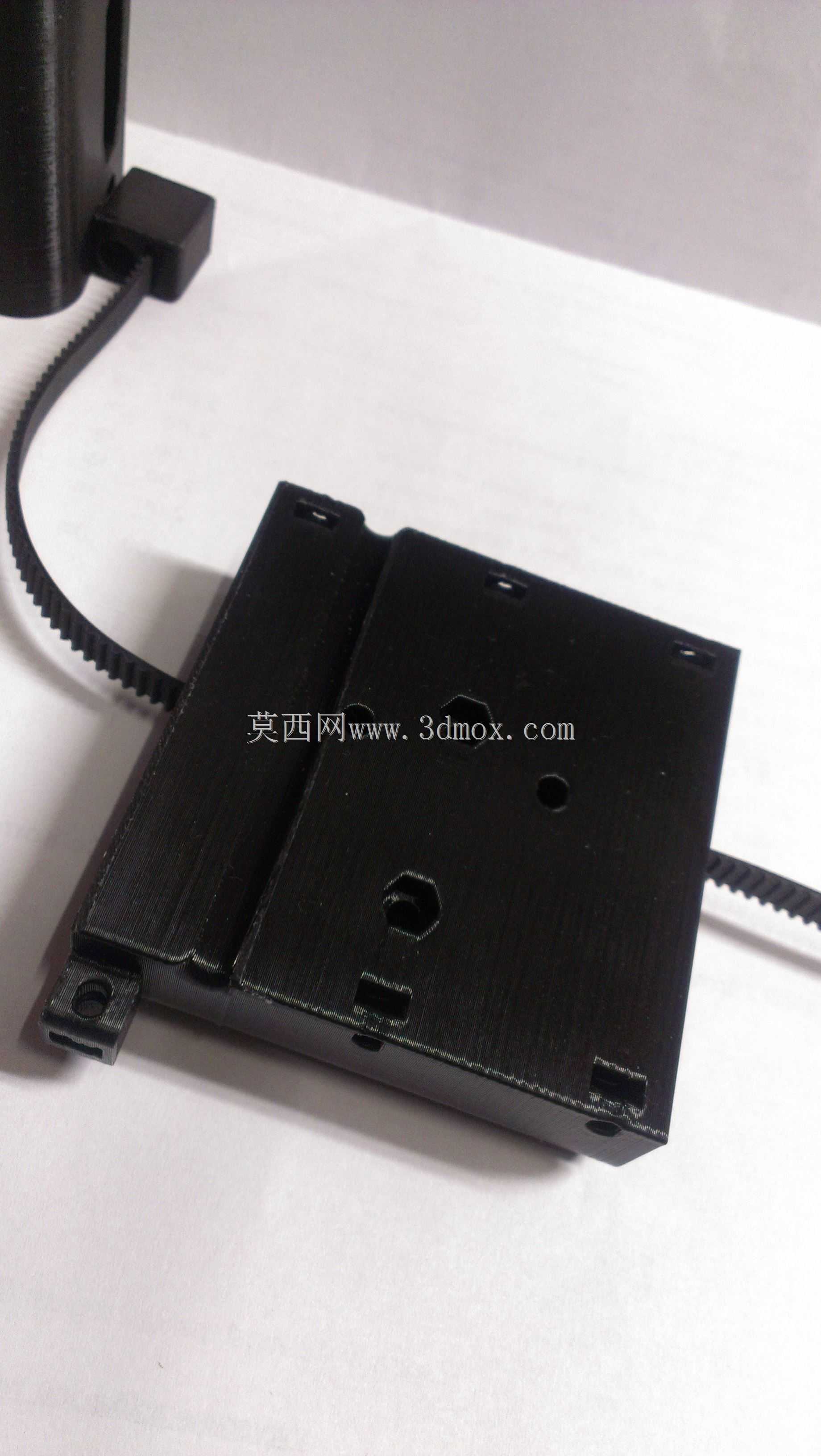

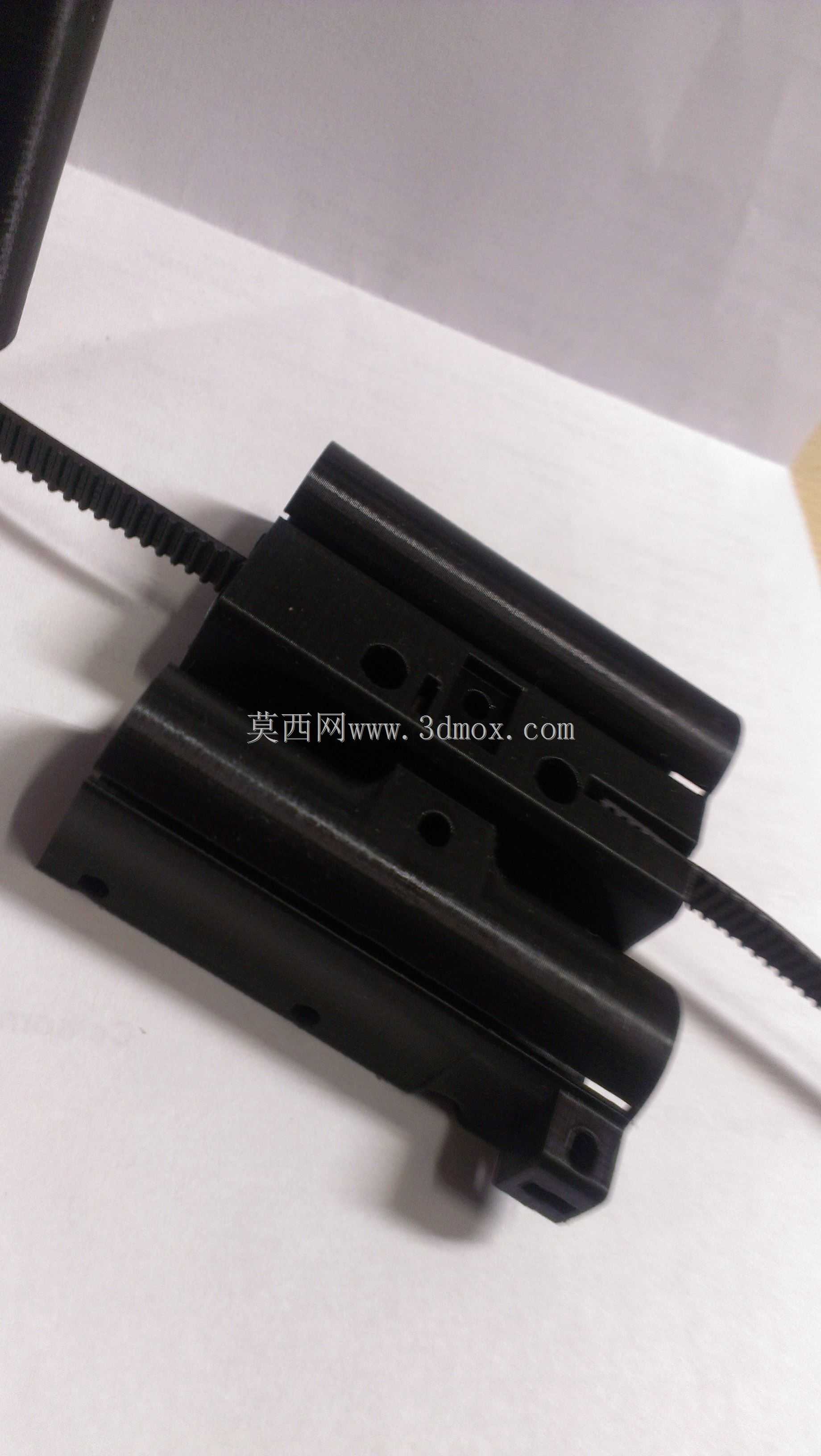

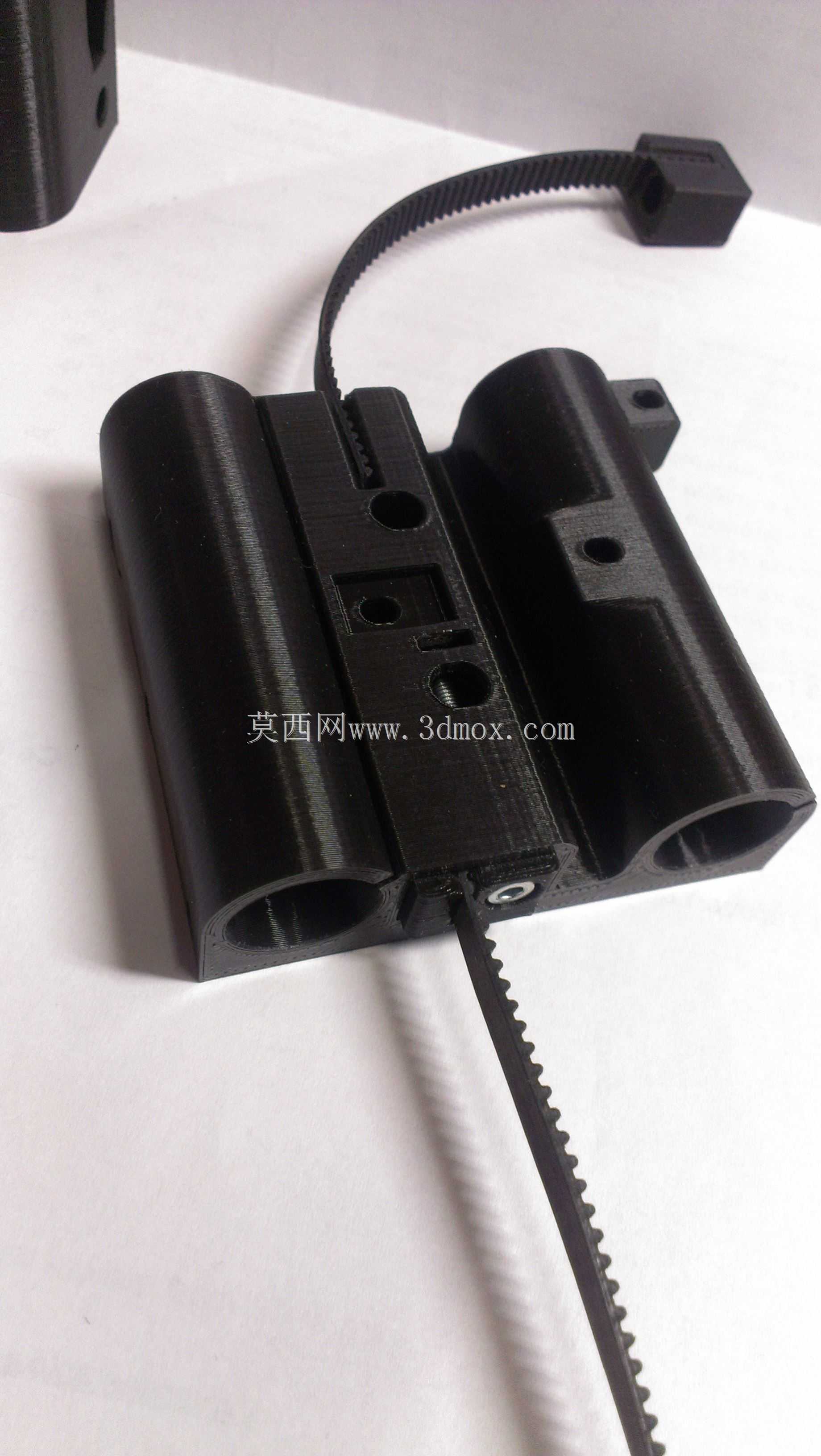

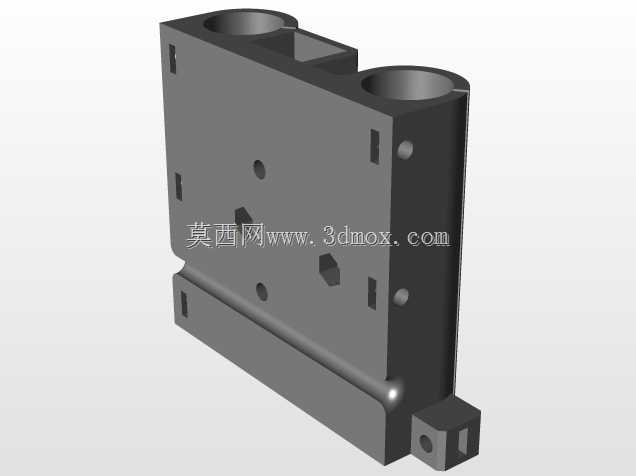

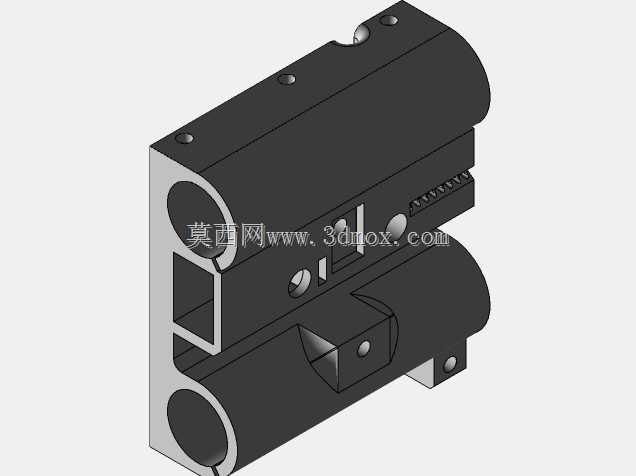

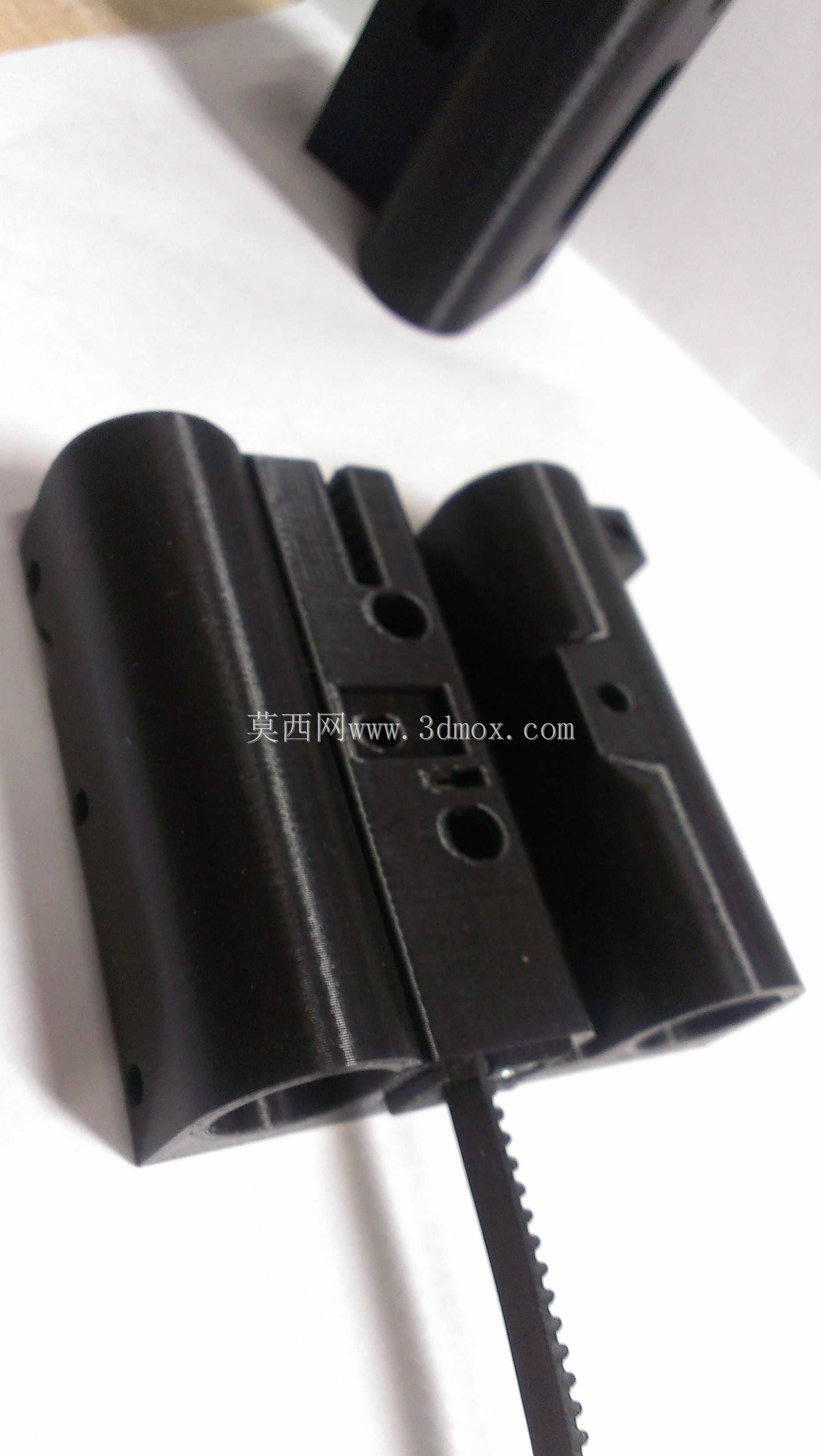

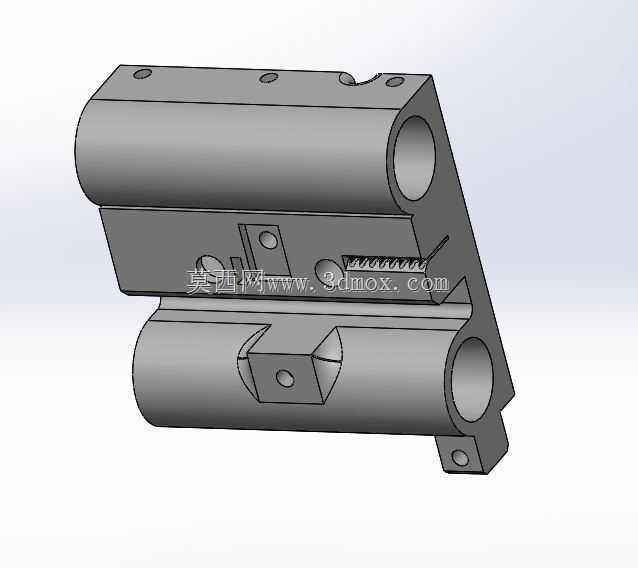

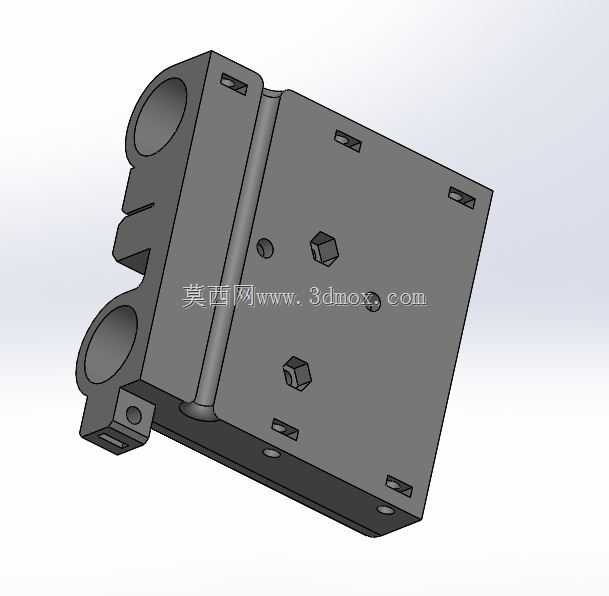

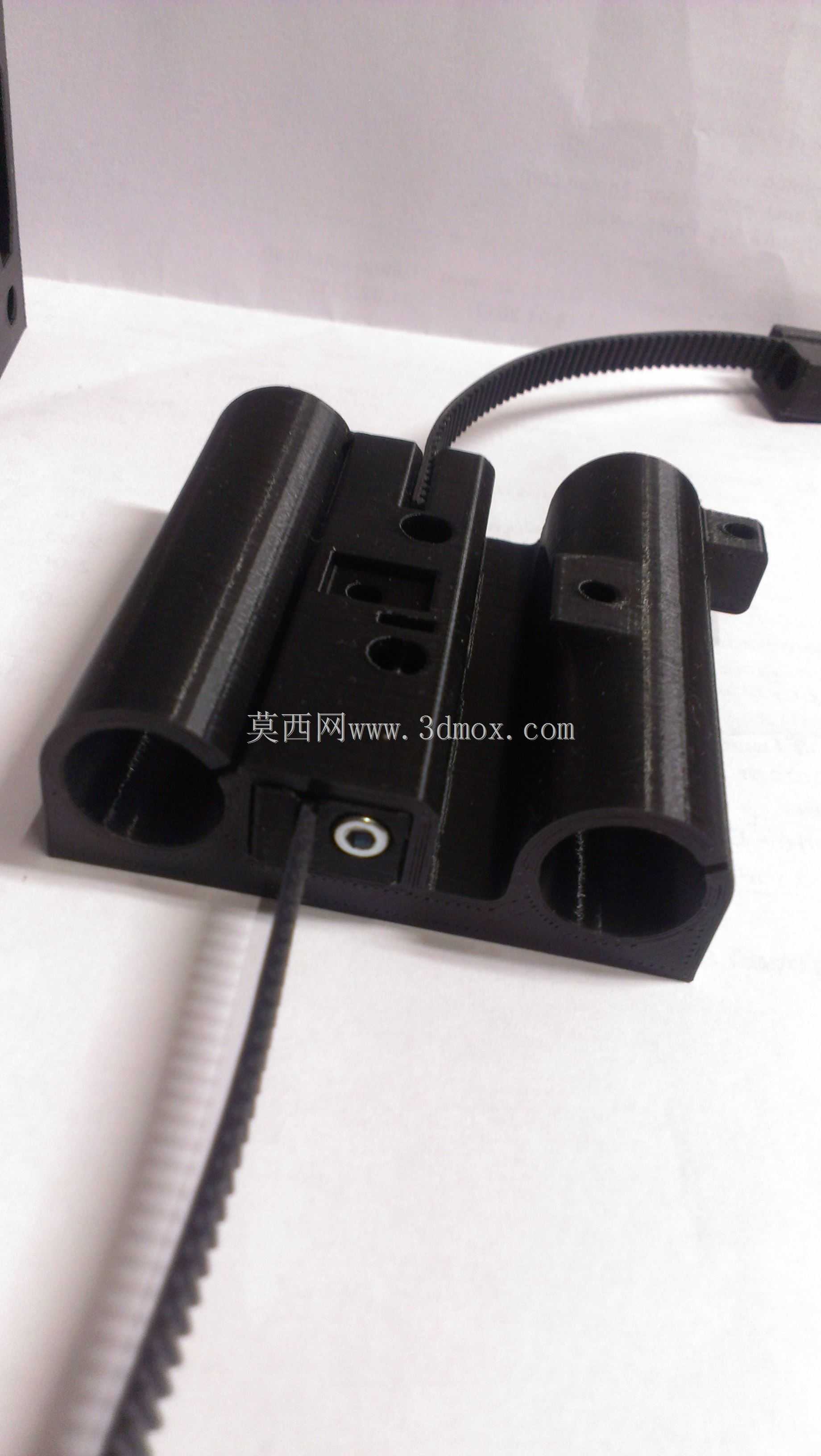

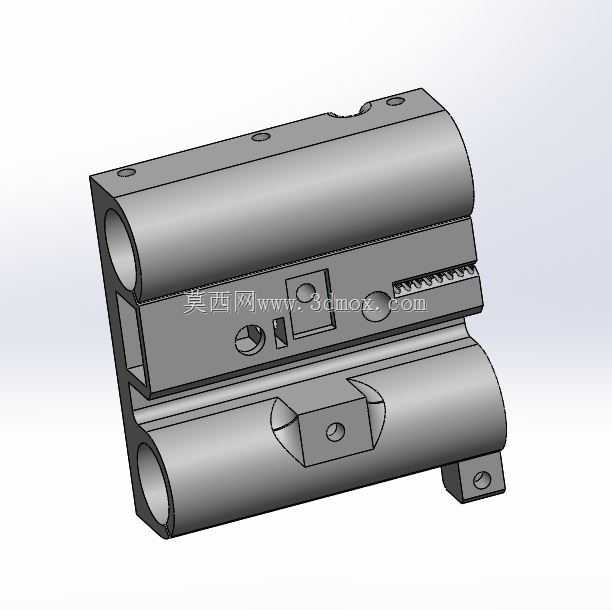

　　设计思路上完全遵循现有Prusa i3机型的安装边界做适配，没有改动原有X轴光轴的间距、同步带的走线路径，所有安装孔位都和原厂型材框架的固定位完全对齐，用户改装时不需要额外打孔、裁切型材，直接替换原有X轴端组件即可完成装配。滑架部分采用了轻量化的镂空结构设计，在保证安装刚性的前提下尽可能降低运动部分的整体重量，减少X轴高速往复运动时的惯性冲击，降低电机负载的同时提升走位精度，避免高速打印时出现的振纹问题。

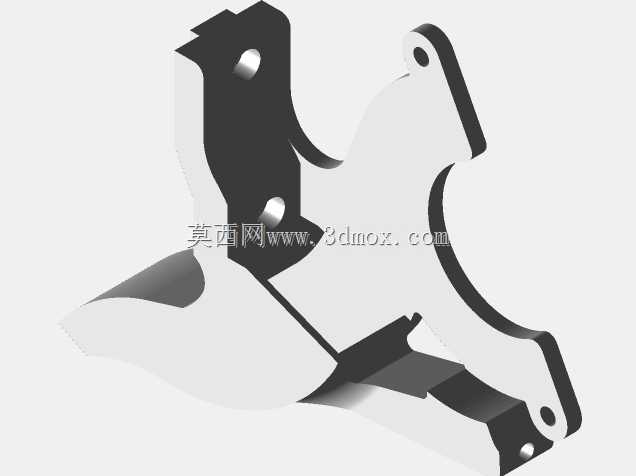

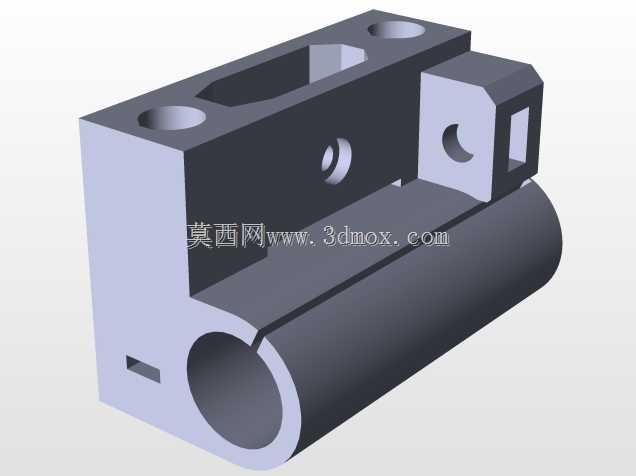

　　5015风扇的安装位做了角度微调设计，出风口并非垂直对准打印平台，而是带有15度的倾斜角，让冷却风刚好覆盖刚挤出的耗材丝位置，不会直吹热端加热块导致温度波动，同时风扇固定位预留了减震缓冲的间隙，避免风扇运转时的振动传递到热端造成打印层纹。X端的惰轮结构集成了同步带张紧调节功能，不需要额外加装张紧器，通过惰轮安装座的微调螺丝就能调整同步带的张紧度，避免同步带过松丢步、过紧增加轴系负载的问题，惰轮本身采用标准的623轴承配合，转动阻力小，长期运行不会出现卡顿异响。

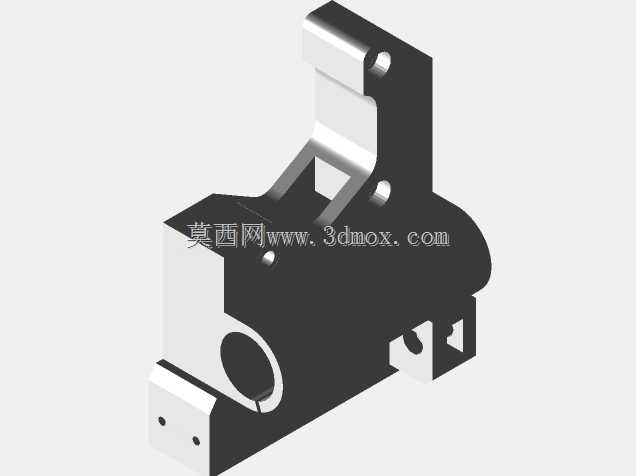

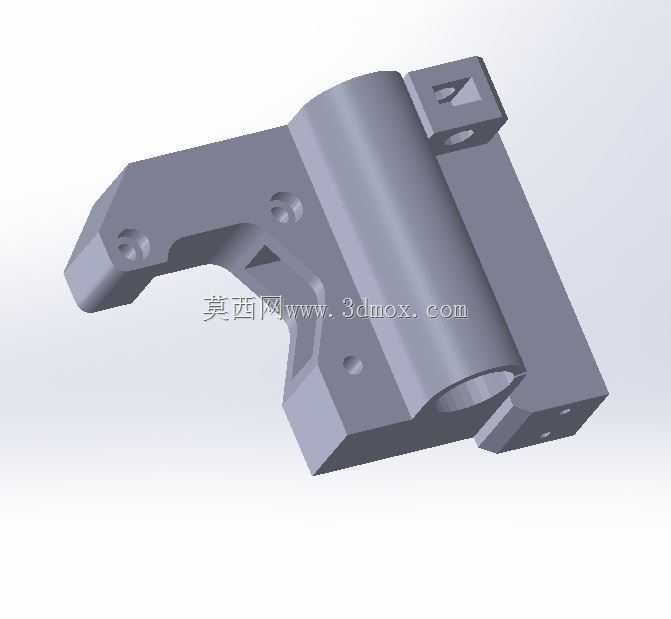

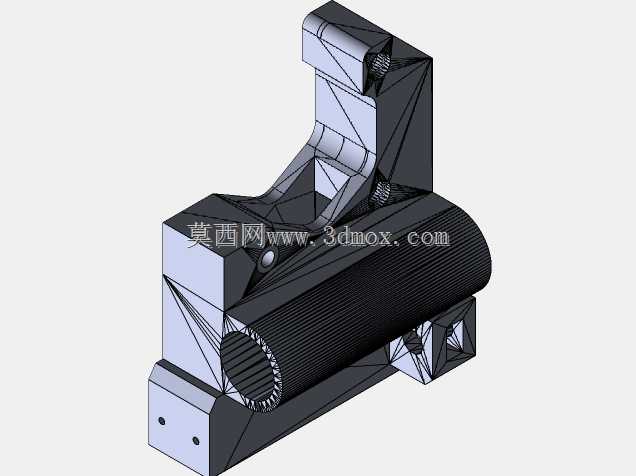

　　X轴电机的安装座和端盖做了一体化设计，电机轴和同步轮的同轴度控制在0.05mm以内，避免同步轮偏摆导致的同步带磨损加快、运动阻力不均问题，安装座的固定孔位做了长槽调节设计，装配时可以微调电机的前后位置，保证同步带和惰轮、滑架带轮处于同一平面，避免同步带跑偏磨边的问题。整套组件的安装边界完全兼容原厂2020铝型材框架的X轴跨度，适配直径8mm的标准X轴光轴，同步带采用通用的2GT带宽6mm规格，所有紧固件都采用标准M3螺丝，用户不需要采购特殊规格的五金件就能完成装配。

　　从实际运行的工况来看，这套结构在X轴最高移动速度180mm/s、打印速度80mm/s的工况下，滑架运行平稳无明显抖动，风扇提供的风量能满足常规耗材的冷却需求，张紧结构调节方便，日常维护时只需要定期检查同步带张紧度、清理风扇进风口的灰尘即可，不需要频繁拆解调整。滑架上的热端安装位兼容E3D V6、原厂Prusa热端等多款通用挤出热端，用户可以根据自己的耗材打印需求更换不同的热端组件，不需要重新设计滑架结构，拓展性较强。同时整个X轴端的走线做了隐藏式的理线位设计，电机线、风扇线、热端加热线和热敏电阻线都可以沿着端盖的走线槽固定，避免运动时线材拖拽、和传动部件干涉的问题，减少线材磨损导致的设备故障。
