Baja5B遥控赛车后下撑杆B结构件

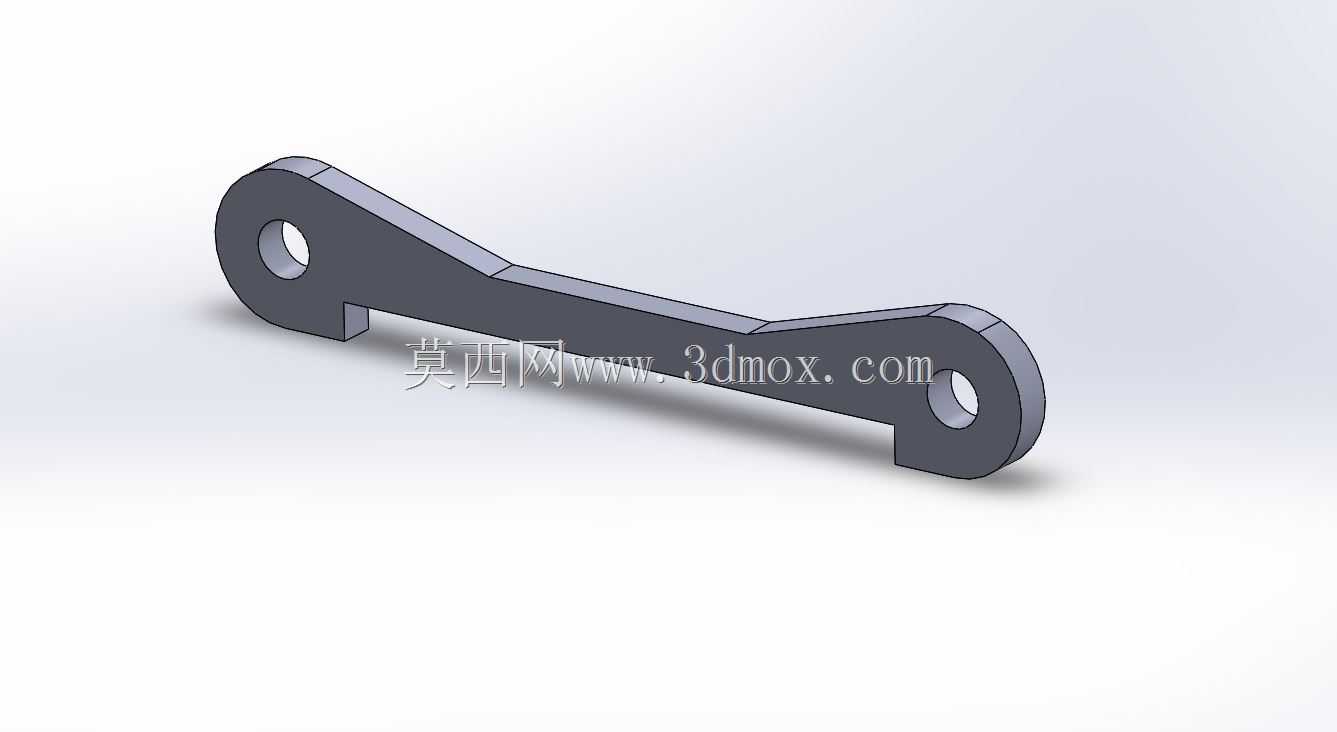

　　这款零件是1/5比例燃油遥控越野车型Baja 5B底盘悬挂系统中的专用后下撑杆B件，主要承担后悬挂结构的侧向支撑与载荷传递作用，在车辆高速越野行驶、飞坡落地、侧倾过弯的工况下，能够有效分散后摇臂与底盘连接位置的集中应力，避免后悬挂结构出现形变、连接位开裂的问题，是后悬挂总成中保障结构刚性的关键连接件。从结构设计来看，零件整体采用长条形变截面构型，两端为带同轴安装孔的圆头结构，孔位用于穿装固定螺栓，分别对接底盘侧安装座与后摇臂侧的连接点位，中间杆身做了斜向过渡的变厚度处理，靠近底盘连接端的杆身宽度更大，向摇臂连接端逐步收窄，这种设计既匹配了安装空间的边界限制，也顺应了载荷传递的路径——靠近底盘侧的受力幅值更高，

　　更大的截面可以提升抗弯截面模量，降低应力集中系数，杆身下侧设置的两个凸台结构，是用于和相邻的限位部件配合，在悬挂上下行程运动时起到硬限位作用，避免悬挂超行程运动导致的传动部件、避震器结构损坏。零件的外形尺寸为6x70x4mm，这里的尺寸参数对应零件的厚度、总长度、安装位的凸台高度，两端安装孔的中心距严格匹配原厂底盘的安装孔位公差，安装时不需要额外做孔位修配，直接穿装M3规格的内六角螺栓即可完成固定，安装后杆身与底盘平面保持平行，不会和后传动半轴、避震弹簧、刹车管路等周边部件产生运动干涉。从实际使用场景来看，这类遥控模型车的后悬挂在越野工况下承受的冲击载荷远大于平跑车型，飞坡落地时后轮受到的地面冲击会通过摇臂传递到撑杆位置，

　　撑杆需要同时承受拉压载荷与一定的扭转力矩，因此零件的结构设计在非受力区域做了合理的材料去除，在保证结构强度满足冲击载荷要求的前提下，尽可能降低零件自身重量，减少悬挂系统的簧下质量，提升悬挂的动态响应速度。设计过程中首先需要对齐整车底盘的安装基准，确定两端安装孔的坐标位置，再根据周边部件的运动包络绘制杆身的外轮廓，对安装孔的边缘做倒角处理，避免螺栓紧固时出现应力集中导致的孔位开裂，杆身的过渡位置采用大圆角过渡，避免直角位置的应力集中问题，同时要校核零件在最大冲击载荷下的形变位移量，确保形变值在允许范围内，不会因为零件形变导致悬挂定位参数出现偏移，影响车辆的行驶操控稳定性。这类支撑件虽然尺寸不大，但属于底盘结构中的受力关键件，

　　一旦出现断裂失效，会直接导致后悬挂定位失效，车辆行驶中会出现后轮跑偏、摆臂脱落的问题，因此结构设计时的载荷校核、截面优化都需要结合实际行驶工况来做，不能单纯做等截面的直杆设计，否则要么重量过大影响操控，要么强度不足容易断裂。
