自行车链轮链条防护挡圈结构设计

　　日常通勤类自行车的传动系统长期暴露在户外环境中，骑行过程中裤脚卷入链轮、链条油污蹭脏衣物是高频出现的使用痛点，链轮链条防护罩正是针对这类场景设计的传动防护部件，安装于牙盘外侧，在不影响链条正常啮合传动的前提下，形成物理隔离屏障，既避免骑行者衣物接触运动的传动部件造成勾挂、污损，也能减少路面飞溅的泥沙、积水直接冲刷链轮与链条啮合面，降低传动副的磨粒磨损速率，延长链条与牙盘的更换周期。

　　这款防护结构的设计参考了断裂失效的原厂护罩实物测绘数据，核心安装定位尺寸锁定为三个安装螺孔的中心距14cm，完全匹配对应型号BTwin340牙盘的安装孔位布局，不需要对原车的曲柄、牙盘固定结构做任何打孔、改装，直接利用原有螺丝位即可完成固定，安装后护罩与牙盘齿顶、链条外侧预留3mm的安全间隙，既不会在踩踏过程中剐蹭链条产生异响、增加传动阻力，也不会因为间隙过大导致异物卡入护罩与链轮的缝隙中。

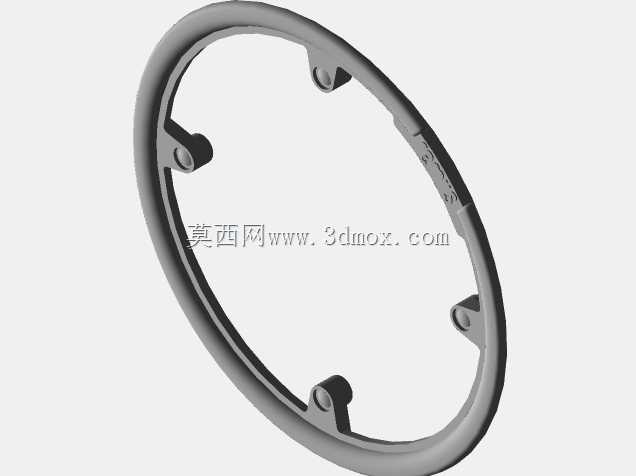

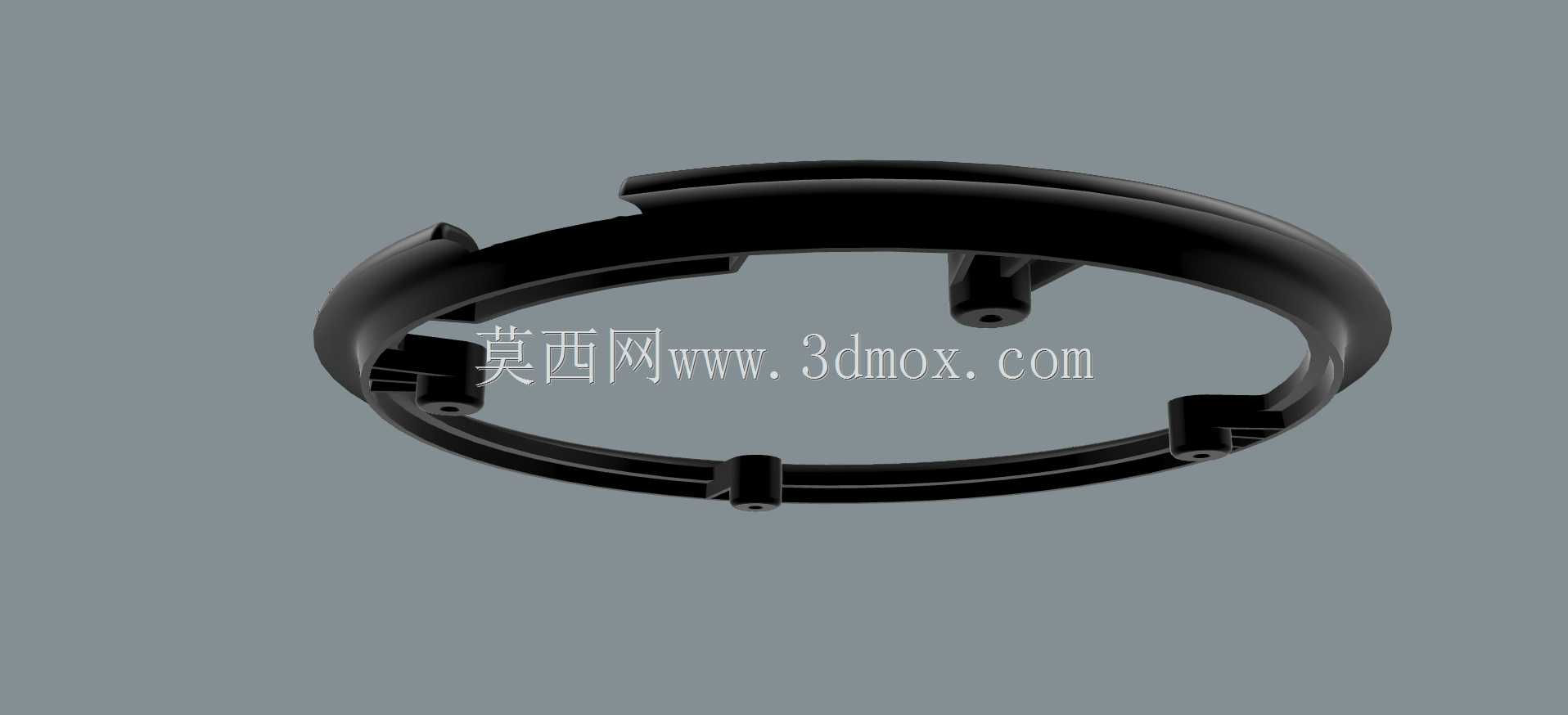

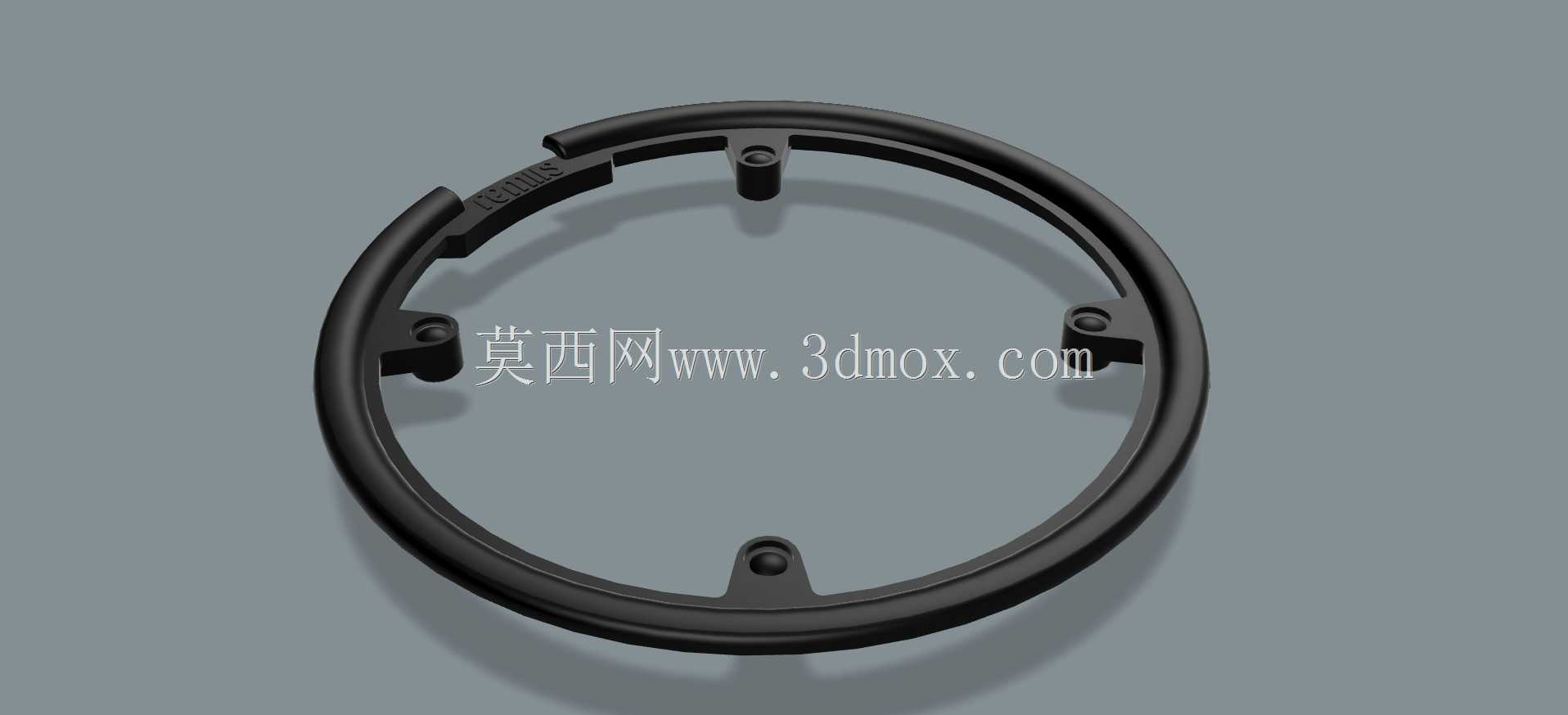

　　整体采用环形分段式结构，区别于传统全封闭圆形护罩，在对应链条上下走线的位置做了缺口避让设计，上缺口对应链条从牙盘接入飞轮的上走线区段，下缺口对应链条从飞轮回绕至牙盘的下回链区段，避免护罩干涉链条在变速过程中的横向摆动，适配原车的变速行程范围，不会在换挡时出现链条蹭护罩的问题。护罩的环形主体采用等壁厚的圆弧截面设计，壁厚均匀，既适合注塑成型的工艺要求，减少注塑过程中的缩痕、翘曲变形风险，也能保证整体结构刚度，日常骑行中遇到轻微磕碰不会出现断裂变形。

　　三个安装凸台沿环形基体周向均匀分布，每个凸台位置做了局部加厚处理，内嵌的安装孔位设计了沉头结构，固定螺丝安装后螺丝头完全沉入沉孔内，不会突出护罩表面形成尖锐凸起，避免剐蹭骑行者裤腿。护罩的外缘做了R2的圆角倒钝处理，所有棱边都没有尖锐毛刺，即使骑行过程中腿部接触护罩边缘也不会造成刮擦伤害。

　　从实际使用场景出发，这款护罩的安装边界完全贴合原车曲柄的转动范围，护罩最外侧与曲柄转动的最大外圆预留2mm间隙，曲柄在整周转动过程中不会与护罩发生运动干涉，无论是正向踩踏还是反向倒链，都不会出现卡滞问题。护罩的内圈轮廓贴合牙盘的齿根圆轨迹，在保证不碰齿的前提下尽可能缩小内圈与链轮的间隙，避免细碎石子、树枝等异物从内圈缝隙卡入链轮与链条的啮合位置，造成链条卡滞甚至断链的故障。

　　针对户外使用的环境特性，结构设计时在护罩表面预留了均匀分布的浅式导流槽，雨天骑行时溅落到护罩上的积水会顺着导流槽从下缺口位置排出，不会在护罩内侧积留水渍，减少链轮链条长期接触积水造成的锈蚀风险。同时护罩的表面没有多余的镂空结构，避免骑行过程中路面的泥沙透过镂空直接甩到骑行者的裤腿上，兼顾防护性能与排水需求。

　　在维修维护场景下，这款分段式护罩不需要完全拆卸牙盘即可完成拆装，只需要拧下三个固定螺丝就能取下护罩，进行链条清洁、牙盘维护等操作时不需要额外拆解更多原车部件，降低日常维护的操作难度。护罩的材质适配常规的PP或尼龙注塑工艺，结构的拔模角度统一设置为1.5度，没有倒扣结构，不需要复杂的抽芯模具就能完成量产，制造成本可控，适合作为替换配件批量生产。

　　实际装车测试的适配场景中，这款护罩除了适配原厂对应型号的牙盘外，对于同孔距规格的第三方改装牙盘也具备兼容性，只要安装螺孔中心距为14cm的单盘或三盘结构牙盘，都可以通过原有螺丝位完成固定，不需要额外制作转接件。护罩的整体重量控制在50g以内，安装后不会给整车增加过多的负重，也不会改变原车的重心分布，不影响骑行操控手感。

　　从结构可靠性角度出发，三个安装凸台与环形基体的连接位置做了过渡圆角加强设计，避免应力集中导致的凸台断裂问题——这也是原厂护罩出现断裂失效的核心位置，设计时通过加大过渡圆角、局部增加壁厚的方式，提升连接位置的抗冲击性能，即使骑行过程中护罩受到侧向的轻微撞击，也不会在安装位出现断裂脱落的问题。护罩的环形截面采用略带弧度的外凸设计，相比平面结构的护罩，抗侧向挤压的刚度提升40%以上，日常停放车辆时侧面靠到墙体、栏杆也不会出现明显的变形。
