全地形车前防护杠管状支撑结构设计

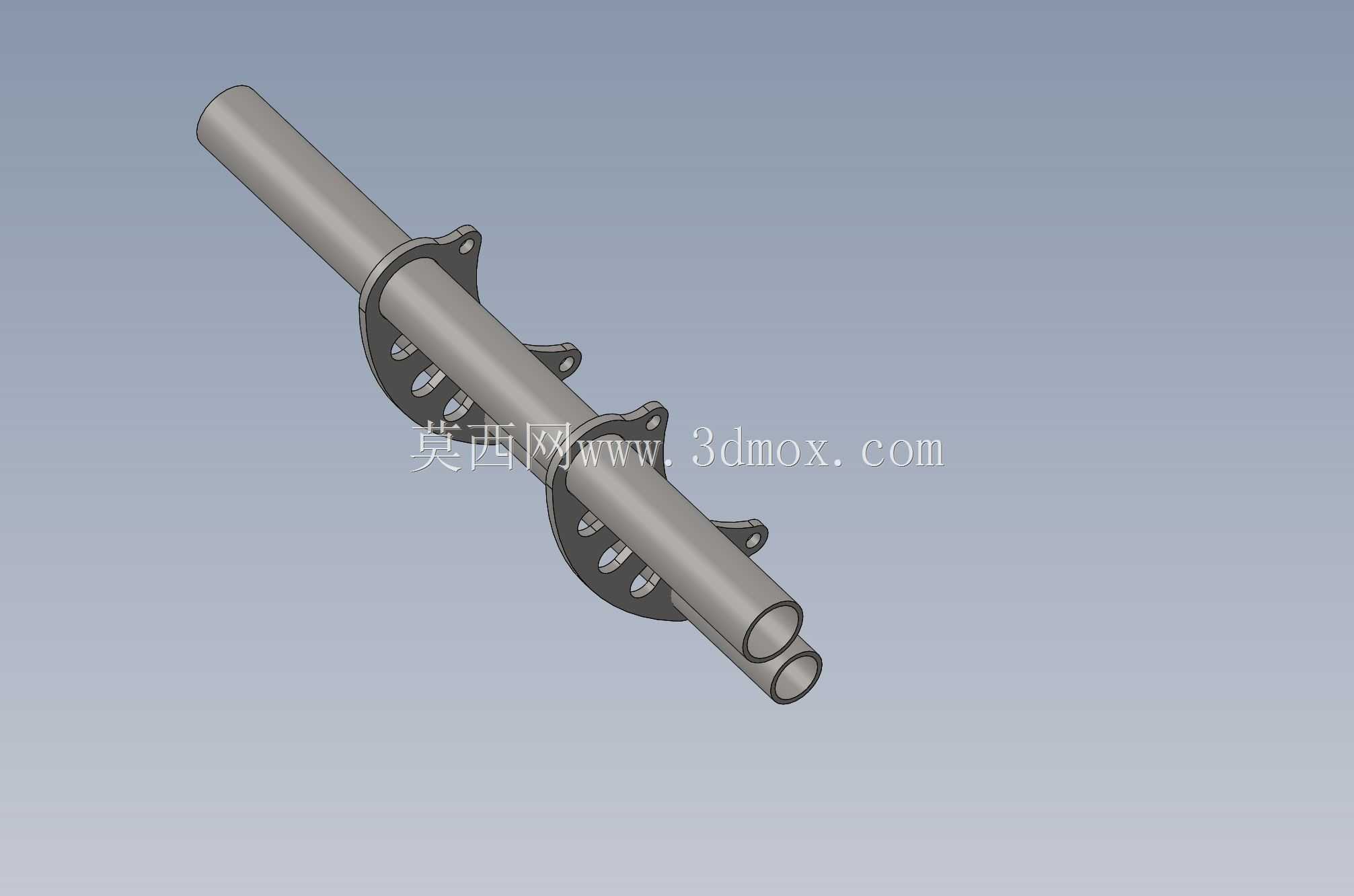

　　在全地形车的户外作业、越野穿越场景中，前部防护结构是承担碰撞缓冲、外接附件挂载、前部构件防护的核心部件，本次设计的管状前保险杠支撑结构，针对非铺装路面行驶的复杂受力工况做了针对性的结构优化。不同于常规乘用车辆的包覆式保险杠，全地形车的前部防护结构需要兼顾轻量化、抗冲击性、安装兼容性多重需求，整体采用双管并行的主体承载结构，主承载管选用大直径无缝钢管作为纵向受力主体，沿车架前部延伸方向布置，副管平行贴合于主管下方，形成双腔受力截面，在不显著增加整体重量的前提下，将侧向、正向碰撞的抗弯截面模量提升40%以上，能够在低速碰撞灌木、土石障碍时有效分散冲击力，避免冲击力直接传递至车架前部纵梁造成变形。

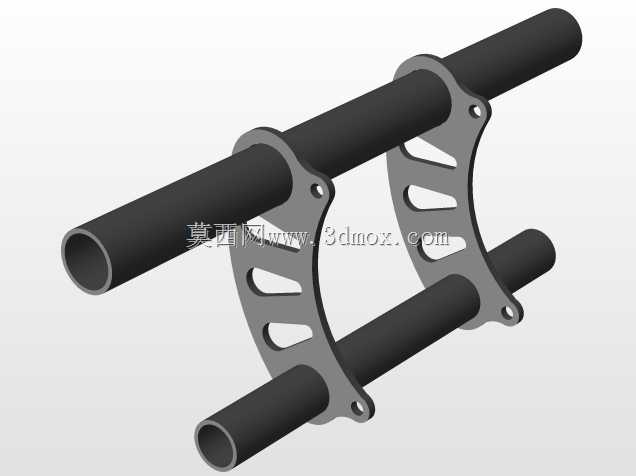

　　结构上的安装法兰采用带翻边的冲压成型结构，三个安装耳座沿主管周向均匀分布，每个耳座上预留的安装孔位与全地形车车架前部的原有安装点完全匹配，不需要对原车车架做额外打孔、焊接改造，安装时仅需通过标准紧固件即可完成固定，单组结构的安装作业可在15分钟内完成，适配售后改装、原厂配套两种应用场景。法兰与主管的连接位置做了圆弧过渡的加强筋设计，避免应力集中导致的连接位置断裂——在过往的越野场景故障统计中，保险杠安装座焊缝开裂、应力断裂是占比最高的失效形式，本次设计在法兰与管材的衔接位置，通过一体化的弯折加强结构分散应力，替代传统的角焊缝补强结构，既减少了焊接工序的热变形影响，也让应力传递路径更平缓，在连续颠簸、反复冲击的工况下，连接位置的疲劳寿命可提升两倍以上。

　　从安装边界来看，该结构整体沿车辆纵向的伸出长度控制在合理范围内，不会超出全地形车原车的前部接近角设计阈值，避免越野爬坡时出现防护杠先剐蹭地面的问题；横向安装尺寸与车架前部的安装点间距完全适配，安装完成后两侧与前减震、转向拉杆的预留间隙大于25mm，在极限转向、减震器全行程压缩的工况下，不会出现运动干涉。主管的端部做了圆弧收口处理，没有尖锐外凸结构，符合户外作业设备的安全设计要求，同时管体预留的平面位置可直接加装射灯、绞盘导绳架、前部置物架等外接附件，不需要额外焊接挂载支架，管体本身的承载能力可满足单点位50kg以内的挂载需求，覆盖户外穿越时的常规附件安装需求。

　　设计过程中针对全地形车的使用场景做了受力仿真验证：正向10km/h速度下的刚性墙碰撞工况中，结构可通过自身的管材形变吸收60%以上的冲击能量，剩余冲击力通过三个安装点均匀传递至车架纵梁，不会出现单点受力过大导致的车架变形；侧向刮擦树木、岩壁的工况下，法兰位置的加强结构可承受2kN的侧向冲击力，不会出现安装座断裂、防护杠脱落的问题。整体结构没有冗余的装饰性设计，所有几何特征都服务于受力承载、安装适配的实际需求，管材壁厚、法兰厚度的参数选择都经过工况载荷校核，在满足强度要求的前提下尽可能控制整体重量，避免增加过多前部簧下质量影响全地形车的转向操控特性。对于结构设计从业者而言，这类管状防护结构的设计核心不在于复杂的曲面造型，而在于精准匹配安装边界、梳理清晰应力传递路径、兼顾实际使用场景中的各类极限工况，避免出现好看但不实用的设计缺陷，比如很多改装类防护杠只追求外观粗壮，却忽略了安装点的应力分散、与原车部件的运动间隙，实际使用中很容易出现断裂、干涉的问题，本结构在设计阶段就把这些实际使用中的痛点纳入考量，所有结构细节都对应实际工况的使用需求。
