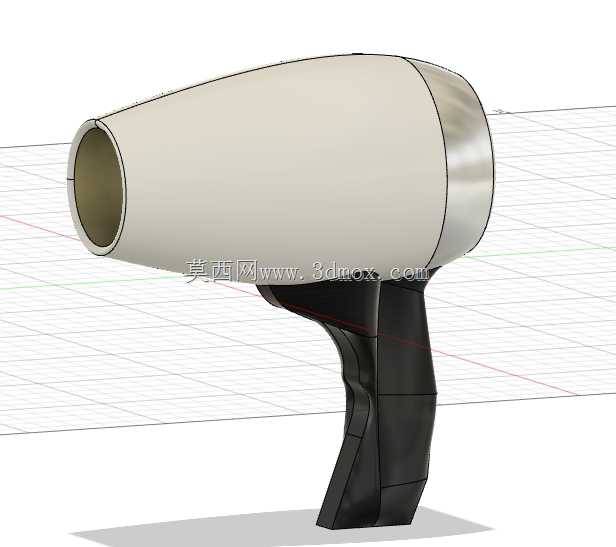

仿生涡轮结构手持吹风设备结构设计

　　这款手持吹风设备的结构设计，核心借鉴了航空涡轮的流体导向逻辑，将传统吹风机的直筒风道替换为类涡轮阀体式的增压腔体，同时采用转向斗杆的人机工程形态作为握持手柄，打破了常规吹风机的结构布局思路。从实际应用场景来看，该结构可适配家用干发、局部除尘、小型工件表面吹扫、手工制作余料清理等多类手持吹风作业场景，相比传统直筒风筒，其涡轮腔体能够在相同风机功率下提升出风口的风压集中度，减少气流在腔体内的紊流损耗，针对需要定点吹扫的作业场景，能够有效降低作业时的气流散逸，提升作业效率。

　　从功能特性层面拆解，主体风筒段采用等径渐扩的流线型外壁设计，内壁做光滑过渡处理，避免气流在腔体内形成折返涡流，风筒尾部的进风区域与涡轮导流结构做一体化衔接，气流进入腔体后会沿涡轮导向叶片的切线方向形成旋流，经过腔体整直段后从前端出风口稳定输出，相比普通轴向出风的结构，旋流整直后的气流具备更好的汇聚性，长距离吹扫时的风速衰减更慢。手柄部分采用转向斗杆的曲面形态，完全贴合人手握持时的掌部弧度，握持区域的截面做了收窄处理，表面预留了防滑结构的安装位，手柄与风筒主体的连接位置做了加强筋过渡，能够承受日常使用过程中的跌落冲击与握持扭力，避免连接位置出现断裂失效。

　　从设计思路的落地逻辑来看，整个结构没有采用多余的装饰性曲面，所有外形曲面均服务于流体性能与人机握持需求：风筒外壁的曲面弧度经过流体仿真验证，能够在保证内部腔体容积的前提下，减少设备整体的材料用量，降低整机重量；金属质感的风筒前端段为出风口的耐磨区域，采用金属材质嵌件设计，长期使用过程中不会因为磕碰、摩擦出现外观磨损，同时金属段的导热性能够均衡出风口的温度，避免局部过热导致的出风温度不均。手柄的曲面走向完全匹配人手持握时的手腕自然角度，使用时手腕不需要刻意弯折，长时间握持作业也不容易产生肌肉疲劳，手柄内部预留了风机、电池、控制电路板的安装空间，走线槽沿手柄内壁的加强筋间隙布置，避免走线与内部运动部件产生干涉。

　　从外形尺寸与安装边界来看，风筒主体的最大外径控制在常规手持吹风设备的通用尺寸范围内，整体长度适配日常收纳的抽屉、置物架尺寸，不会出现收纳困难的问题；手柄与风筒的连接角度经过反复调整，放置在平面上时能够保持稳定的静置状态，不会出现滚动滑落的情况。内部各零部件的安装位均做了定位止口设计，装配时不需要额外的工装定位即可快速完成对位，卡扣与螺丝柱的位置均匀分布在连接法兰的圆周方向，装配后整机的连接缝隙均匀，不会出现局部翘曲的问题。涡轮导流结构与风筒内壁采用过盈配合加定位胶槽的固定方式，长期使用过程中不会因为气流冲击出现导流结构移位、产生异响的问题，出风口的金属嵌件与风筒主体采用卡扣加周向定位筋的连接结构，更换不同功能的风嘴时能够快速插拔，同时保证连接位置的密封性，避免气流从连接缝隙泄漏损失风压。

　　针对实际使用中的维护需求，风筒尾部的进风网采用可拆卸式结构，日常清理进风网附着的灰尘、毛发时不需要拆解整机，直接旋转即可取下滤网完成清理，清理后对位旋转即可锁定，操作门槛极低。手柄底部的充电接口位置做了下沉式防护设计，接口周边的凸台能够避免放置时接口直接与桌面摩擦，同时减少液体泼溅时进入接口内部的概率，提升设备在复杂使用环境下的可靠性。整个结构的壁厚设计均匀，没有出现壁厚突变的区域，注塑生产时能够有效减少缩痕、翘曲等成型缺陷，降低量产阶段的不良率，各零部件的拔模角度均按照注塑工艺要求做了对应调整，不需要做特殊的模具结构即可完成量产开模，整体的工艺适配性较强。
