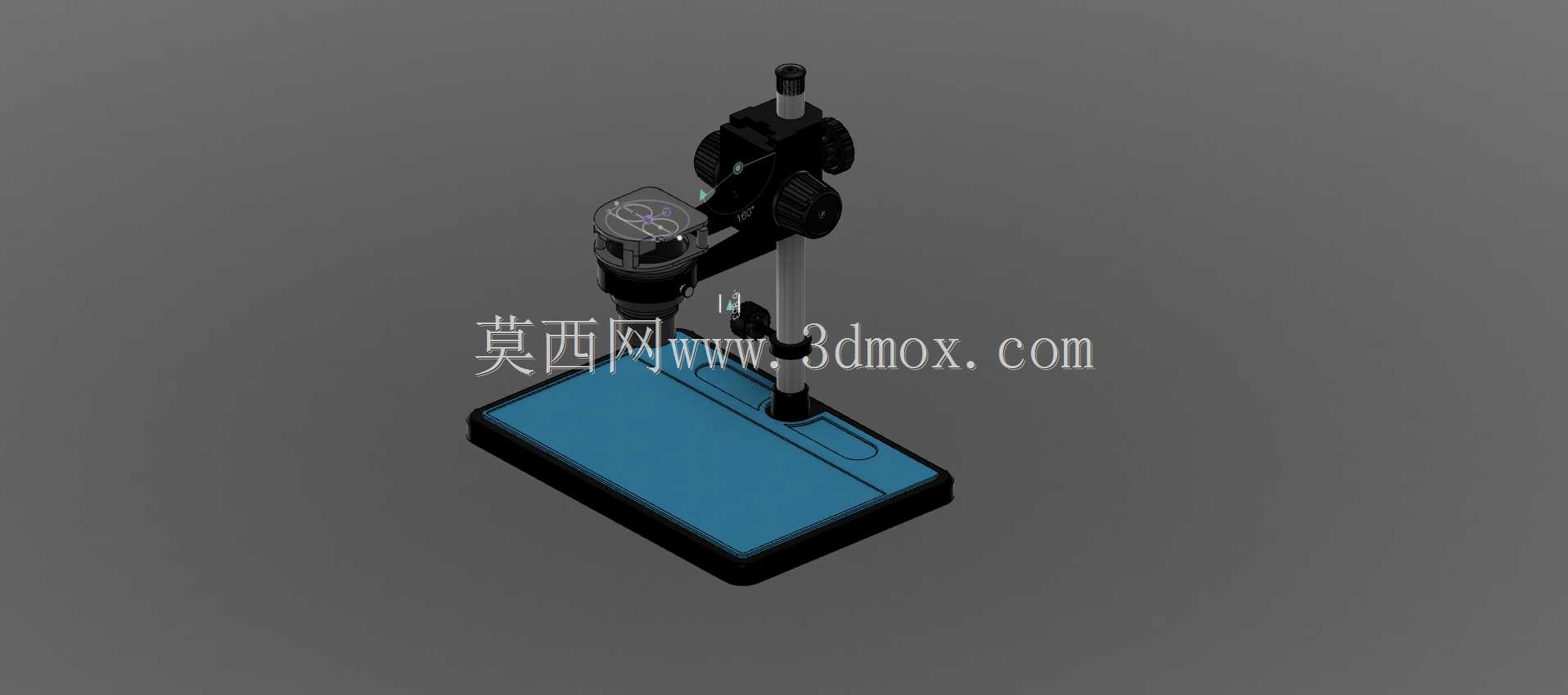

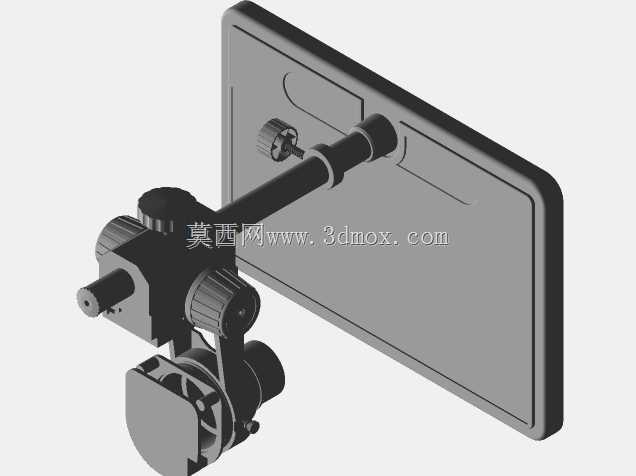

带底座调焦机构的立体显微镜支撑镜架

项目分类:通用机械零部件 发布时间:2022-05-30 ID:637704
  • 带底座调焦机构的立体显微镜支撑镜架
  • 带底座调焦机构的立体显微镜支撑镜架

  这款立体显微镜支撑镜架,是光学观测类设备的核心承载结构,日常在电子元器件返修、精密五金件尺寸抽检、生物解剖实验、珠宝玉石鉴定、印刷网点校验等场景中承担核心支撑作用,所有结构设计都围绕观测操作的稳定性、调节便捷性展开,没有多余的装饰性结构,每一处造型都服务于实际使用需求。

  从实际使用的角度出发,镜架最下方的方形配重底座是整个结构的稳定基础,底座采用上窄下宽的带拔模斜度设计,底部接触面积大于上部安装面,自身带足够的配重重量,能够抵消上部镜头、调焦组件前倾产生的倾覆力矩,即便操作人员在观测时手臂误碰到立柱,整套设备也不会出现晃动甚至倾倒的问题。底座上表面预留了平整的工件放置区域,边缘做了微小的围边设计,能够防止观测时放置的细小零件、液体样本滑落,表面做哑光处理,避免反光干扰光学镜头的成像效果,底座后侧的立柱安装位做了沉孔设计,立柱装配后端面与底座上表面齐平,不会突出刮蹭放置的工件或者操作人员的手臂。

  垂直安装的金属立柱是镜架的导向承载主体,立柱表面做了硬氧化处理,耐磨性能优异,长期滑动调焦也不会出现明显的划痕导致调焦卡滞。立柱上装配的调焦滑套组件是整个镜架的核心功能部件,滑套内部采用双直线轴承配合的结构,与立柱的配合间隙控制在0.02mm以内,既保证上下滑动顺畅无卡滞,又不会出现横向晃动导致镜头偏移观测位置。滑套两侧对称布置的粗调焦手轮直径经过人体工学优化,操作人员坐姿观测时手臂自然放置在工作台面,手指刚好能够搭在手轮上,转动手轮的阻尼经过匹配设计,单指即可转动实现镜头高度快速调整,调整到位后不会出现滑座自行下滑的问题;部分同类型镜架还会在粗调手轮同轴设置微调机构,满足高倍观测时微米级的对焦需求,这款镜架的滑套上预留了标准的镜头安装接口,能够适配多数主流品牌的立体显微镜镜头,不需要额外加工转接件。

  镜架的水平横臂连接在调焦滑套上,横臂采用空心铝合金材质,在保证结构刚性的前提下尽可能降低自身重量,减轻调焦滑套的承载负荷,横臂前端的镜头安装座做了角度微调结构,能够小范围调整镜头的俯仰角度,适配不同观测面的对焦需求,安装座的连接螺纹采用行业通用的标准尺寸,更换不同倍率的镜头、附加光源或者数码成像模块时都可以直接装配。

  从安装边界尺寸来看,这款镜架的底座占地面积控制在常规实验台、工作台的可用范围内,不需要额外定制大尺寸台面,垂直方向的最大调节行程能够满足100mm以内的工作距离需求,覆盖低倍大视野观测到高倍细节观测的全部工作距离要求,横臂伸出长度足够让镜头覆盖底座上的全部工件放置区域,不存在观测死角。整套镜架的结构没有复杂的异形曲面,所有零部件都采用常规的机加工、注塑工艺即可生产,装配时不需要特殊工装,立柱与底座、滑套与横臂的连接都采用标准紧固件,后期维护更换易损件十分方便。

  在实际建模过程中,齿条与齿轮的啮合参数匹配是这类调焦结构的设计难点,齿轮的模数、齿形角需要与齿条完全匹配,啮合间隙控制在合理范围,间隙过大会导致调焦时存在空程,转动手轮后镜头延迟动作,间隙过小则会导致调焦阻尼过大,转动卡滞;同时滑套的限位结构设计也十分关键,要限制滑套的最大上下行程,防止调焦时滑套脱出立柱,或者镜头下降过度撞击底座上的工件造成镜头损坏。整套结构的重心经过配平计算,横臂伸出最长、镜头安装到位时,整体重心依然落在底座的支撑面范围内,不会出现前倾失稳的问题,所有棱角位置都做了圆角处理,避免操作时划伤操作人员。
