汽车Led透镜前照灯固定皮带卡扣结构

　　在汽车照明系统的装配环节中，前照灯内部组件的固定可靠性直接决定了灯具长期使用的稳定性，尤其是带透镜的Led前照灯模组，内部光学元件、散热结构与灯壳之间的连接，除了常规的螺丝紧固、卡扣卡接之外，部分走线、束带的固定需要专用的小型卡扣来完成限位，避免车辆行驶过程中产生的振动导致束带移位、剐蹭光学元件或者干扰散热风道。这次拆解逆向的这款皮带扣结构，就是针对Led透镜前照灯内部束带固定场景设计的小型连接构件，最初拿到的是故障灯具上碎裂的残件，残件保留了主体的卡接轮廓与两个安装孔位的部分结构，需要基于残件的断裂面反推完整的结构形态，同时匹配灯壳内部的安装柱位尺寸，保证修复后的卡扣可以直接替换原有损坏件，不需要额外修改灯壳结构。

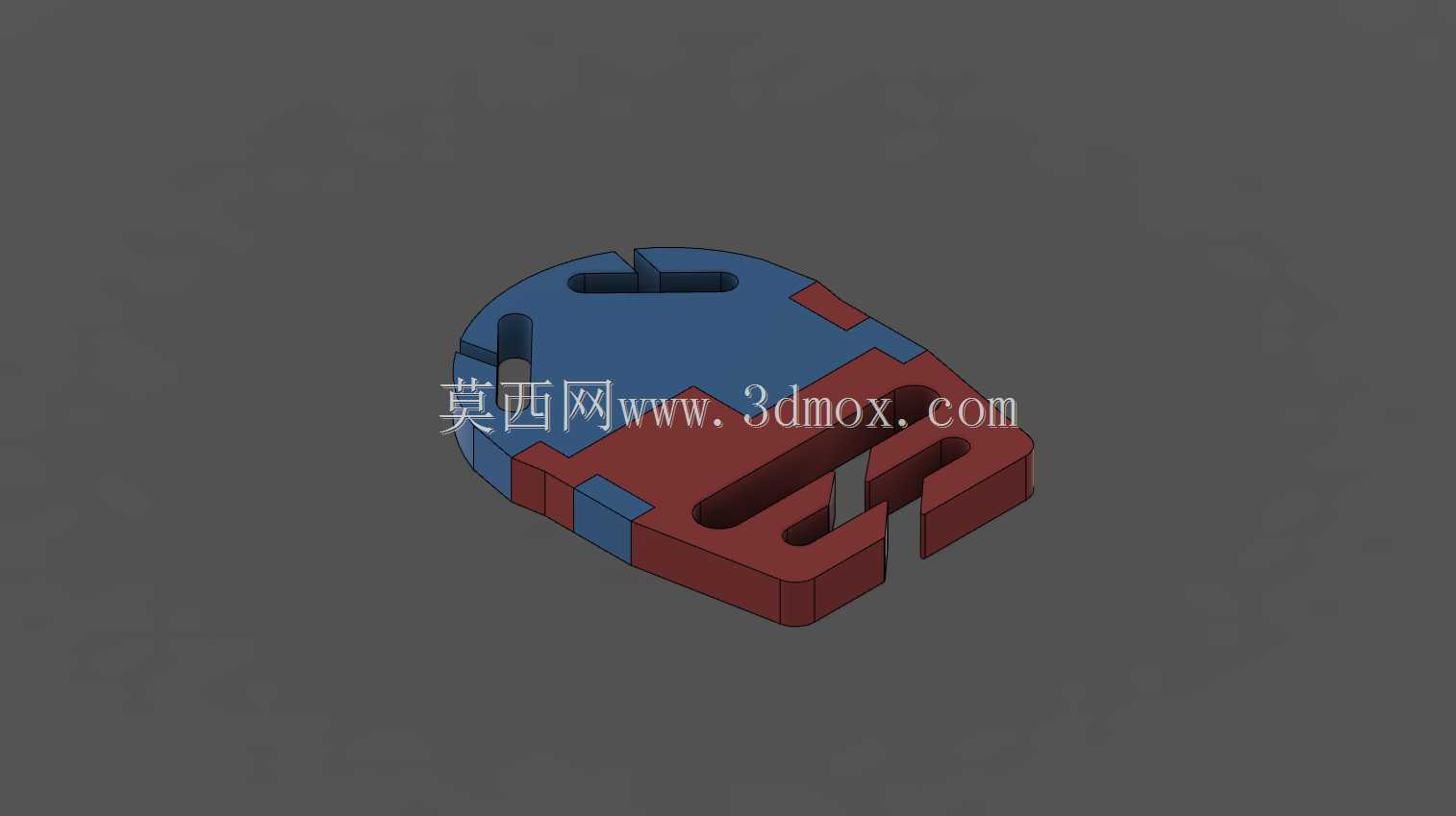

　　从功能特性来看，这个卡扣承担两个核心作用，一是为固定透镜模组周边线束、遮光板联动拉带的皮带提供限位卡槽，避免皮带在长期往复运动或者振动环境下出现脱槽、偏移，二是通过自身的两个安装孔位，直接卡接在灯壳预设的塑料柱上，不需要额外的紧固件，装配时直接按压到位即可完成固定，适配整车装配线的快装需求。卡扣的主体采用双色结构设计，蓝色部分为刚性支撑结构，承担安装孔位的定位强度与卡槽的侧边支撑力，选用耐车灯内部高温的改性PP材质，长期耐受前照灯点亮后Led光源产生的80-100℃工作温度不会出现软化变形；红色部分为带一定弹性的卡接结构，卡槽的开口边缘做了圆弧过渡，皮带卡入时可以通过结构的微量形变让皮带顺利进入卡槽，卡入后弹性结构回弹形成限位，避免皮带从卡槽内脱出，同时弹性结构可以吸收车辆行驶过程中传递到卡扣上的振动，降低硬连接带来的应力集中，减少卡扣长期使用后出现断裂的风险。

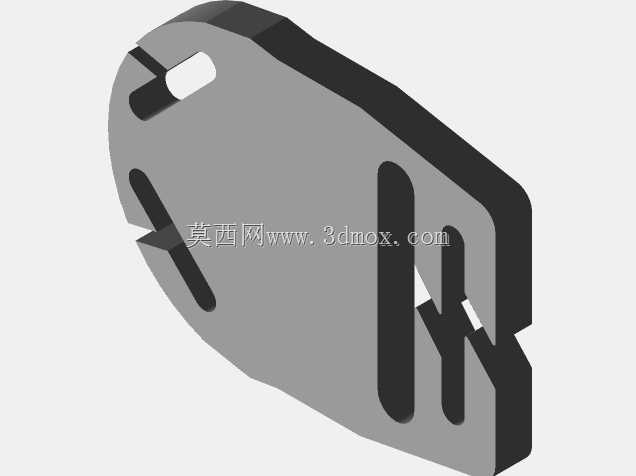

　　设计过程中首先需要还原残件的断裂边界，残件的断裂位置集中在卡槽的一侧挡边与其中一个安装孔的边缘，通过断口的厚度测量与相邻结构的弧度拟合，先确定卡扣整体的外轮廓尺寸，整体长宽控制在22mm*16mm范围内，整体厚度不超过8mm，避免占用透镜周边过多的安装空间，毕竟Led透镜前照灯内部的布局非常紧凑，透镜的调节机构、散热片、遮光板电机等部件之间的间隙普遍在10mm以内，卡扣的尺寸必须严格控制在间隙范围内，不能和周边运动部件产生干涉。两个安装孔的中心距严格匹配灯壳上原有安装柱的中心距，测量残件上保留的半个安装孔的圆心位置，结合灯壳上两个安装柱的实际间距14.2mm，确定两个安装孔的直径为3.2mm，和灯壳上的塑料安装柱采用过盈0.1mm的配合，按压到位后依靠塑料件之间的摩擦力实现固定，不需要额外打胶或者热熔固定，后续维修拆解时可以直接用一字螺丝刀撬动即可取下，不会损坏灯壳的安装柱。

　　卡槽的尺寸设计匹配常用的前照灯内部固定皮带的宽度与厚度，适配的皮带宽度为6mm，厚度为1.2mm，卡槽的内部净宽度设置为6.3mm，预留0.3mm的间隙避免皮带在卡槽内卡滞，卡槽的深度为4mm，保证皮带卡入后有足够的啮合深度，即使在皮带张紧力波动的情况下也不会脱槽。卡槽的开口位置做了15度的导向斜角，装配皮带时不需要借助工具，直接将皮带对准开口按压即可卡入，提升装配效率。卡扣的边角位置全部做了R0.5mm的圆角处理，一方面是避免注塑生产时出现尖角缺料的问题，另一方面是避免尖角在装配过程中割伤皮带表面，影响皮带的使用寿命。在结构的加强设计上，刚性支撑部分的背面设置了两条交叉的加强筋，筋位厚度1mm，高度1.5mm，在不增加整体壁厚的前提下提升卡扣的整体抗扭强度，避免安装时用力过大导致卡扣断裂；弹性卡接部分的壁厚设置为1.8mm，通过材质本身的弹性实现卡接功能，不需要额外设置弹簧结构，简化零件结构，降低注塑生产的难度。

　　实际安装验证阶段，需要匹配前照灯的整体装配流程，首先将卡扣按压到灯壳的安装柱上，确认两个安装孔完全到位，卡扣和灯壳表面贴合无翘曲，之后将固定皮带卡入卡槽内，拉动皮带测试滑动顺畅度，确认无卡滞、无脱出风险，之后再安装透镜模组与周边其他部件，检查卡扣和透镜调节支架、散热片之间的最小间隙在1.5mm以上，即使在灯具高低调节、左右调节的极限位置，也不会和周边部件产生剐蹭。针对车灯内部的高低温循环使用场景，卡扣的两种材质都选用耐候性改性塑料，可以承受-40℃到120℃的温度循环，不会因为低温脆化或者高温软化导致结构失效，同时材料具备一定的耐紫外线老化性能，即使灯具内部有少量光线长期照射，也不会出现材质变脆的问题。在逆向建模的过程中，所有的曲面过渡都保持和原有残件一致的曲率，保证和周边部件的匹配度，安装孔的位置度公差控制在0.1mm以内，避免因为孔位偏差导致安装时出现卡扣翘曲、安装不到位的问题。这类小型卡扣虽然是灯具内部的不起眼零件，但直接影响整个前照灯的长期使用可靠性，一旦卡扣断裂，皮带脱槽可能会导致遮光板卡滞、透镜调节失效，甚至线束移位被高温散热片烫破引发短路，所以在结构设计时必须充分考虑振动、温度、装配工艺等多方面的因素，不能只追求外形相似而忽略实际使用的性能要求。
