带径向孔的同轴管式补偿连接构件

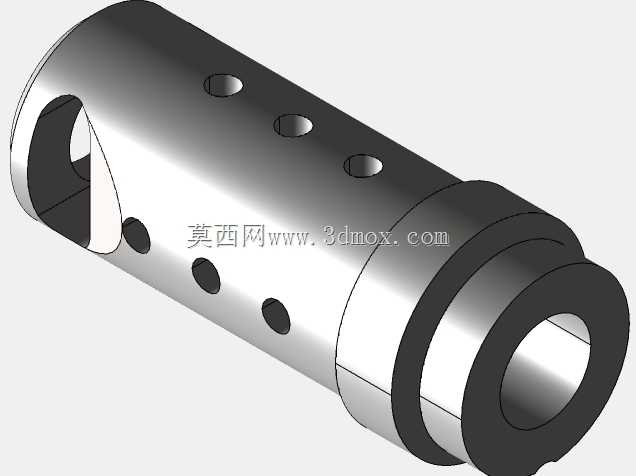

　　这类带径向排布孔的同轴管式补偿构件，常应用在中小通径的流体管路、轻载传动杆系的对接场景中，核心作用是补偿两段对接构件之间的轴向窜动、微小角度偏斜与径向错位，避免硬对接带来的应力集中、密封失效或者传动卡滞问题。从结构设计逻辑来看，主体采用阶梯轴套式的同轴构型，大端外圆做了加厚环带设计，这部分主要承担对接时的定位止口功能，安装时可以直接嵌入对接端的内孔止口内，保证两段构件的同轴度公差控制在0.05mm以内，不需要额外做找正调整，能大幅缩短现场装配的调校时间。筒身部分均匀排布的多组径向通孔，并非单一功能设计：靠近大端的三个等径通孔是锁紧销的安装位，穿入圆柱销后可以和对接构件的端盘形成周向固定，传递额定范围内的扭矩或者轴向拉力，

　　避免构件运行过程中出现相对转动；靠近左端开口侧的大小组合径向孔，一组用于接入润滑脂通路，定期注入润滑脂可以降低内壁和对接芯轴的滑动摩擦阻力，另一组是定位顶丝的安装位，在补偿量调整到预设位置后，顶丝可以锁紧内部的滑动芯轴，锁定补偿行程，防止设备运行过程中补偿量超限出现脱开风险。左端的开口切槽是快装结构的核心设计，不需要完全拆卸两端的管路或者杆系，只需要松开锁紧销，将切槽对准对接端的定位凸台，就可以直接侧向卡入安装位，相比传统的整体式套筒接头，狭小空间内的装拆效率能提升60%以上。从安装边界来看，构件的最大外圆直径要比对接端的安装预留孔径小0.2-0.3mm，保证装配时的间隙配合不会出现卡滞，

　　总长度要比两段对接构件的对接间隙大15-20mm，预留出足够的轴向补偿行程，内壁的配合面粗糙度控制在Ra1.6以内，既可以保证滑动补偿时的顺畅度，也能在搭配密封件时满足低压流体管路的密封要求。这类构件在实际选型时，需要根据对接端的轴径、所需补偿的最大轴向位移量、周向传递的扭矩大小来匹配对应规格，筒身的壁厚设计要满足额定载荷下的强度要求，避免长期受交变应力出现筒身开裂，径向孔的位置要避开应力集中的阶梯过渡区域，防止孔位周边出现疲劳裂纹。
