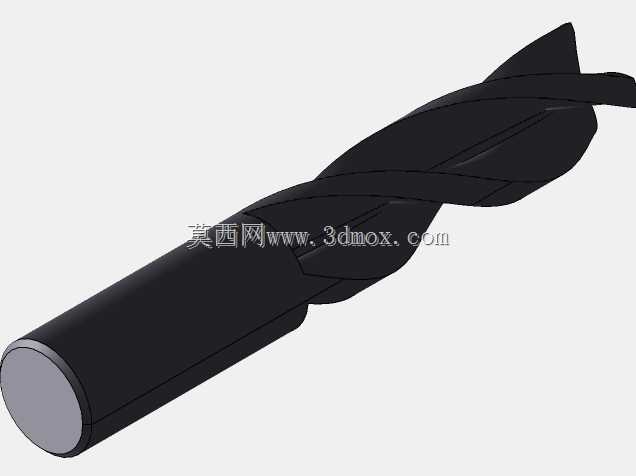

螺旋立铣刀切削刀具三维结构设计

　　在常规金属切削加工场景中，螺旋立铣刀是平面铣削、沟槽铣削、台阶面加工工序里应用频次极高的机加刀具，广泛适配立式加工中心、数控铣床、普通镗铣床等各类机加工设备的主轴装夹需求。这款螺旋立铣刀的结构设计围绕切削排屑顺畅性、装夹稳定性、切削刚性三个核心工程需求展开，整体采用直柄夹持结构，柄部为等直径圆柱形态，表面设计为光滑圆柱面，可适配弹簧夹头、液压刀柄、热缩刀柄等主流铣刀装夹结构，装夹时的同轴度公差可控制在0.01mm以内，能有效降低高速切削时的刀柄跳动问题。切削部分采用等螺旋角螺旋槽设计，螺旋槽的截面轮廓经过曲率优化，切屑在切削过程中可沿螺旋槽顺畅排出，避免切屑堆积在切削刃区域造成工件表面刮伤、刀具崩刃等常见加工问题。

　　刀具端部的切削刃设计兼顾了端面铣削与周刃铣削的功能需求，端刃过中心的结构让刀具可直接进行垂直下刀加工，无需提前预钻下刀孔，能有效减少工序辅助时间，适配型腔铣削的加工场景。从安装边界来看，这款刀具的柄部直径与切削部分直径保持一致，整体为等直径直柄结构，装夹时的刀柄伸入长度可根据加工深度需求灵活调整，只要保证夹持长度不小于柄部直径的1.5倍，即可满足重载切削时的装夹刚性要求，不会出现刀柄打滑、颤振等问题。在实际加工应用中，这款螺旋立铣刀可适配碳钢、合金钢、铸铁等常见金属材料的粗加工与半精加工工序，螺旋刃的设计让切削过程中每个切削刃的切入切出都是连续渐进的，相比直刃铣刀能有效降低切削冲击，减少加工过程中的振动，提升工件表面加工质量，

　　同时延长刀具的使用寿命。刀具的刃带宽度设计经过优化，既保证了切削刃的强度，避免粗加工时刃口崩损，又不会因为刃带过宽造成切削摩擦力过大，导致加工区域温度过高影响刀具寿命。在三维建模过程中，螺旋槽的扫掠路径严格按照等螺旋角参数生成，保证每个截面的槽型一致，切削刃的刃口圆角根据加工场景做了统一处理，整体模型的几何公差完全符合实际刀具的生产制造要求，可直接用于刀具装配仿真、加工过程干涉检查、切削工艺参数验证等工程场景，也可作为机加工教学、刀具结构设计的参考模型使用。
