双筒斜撑式安装固定支座结构设计

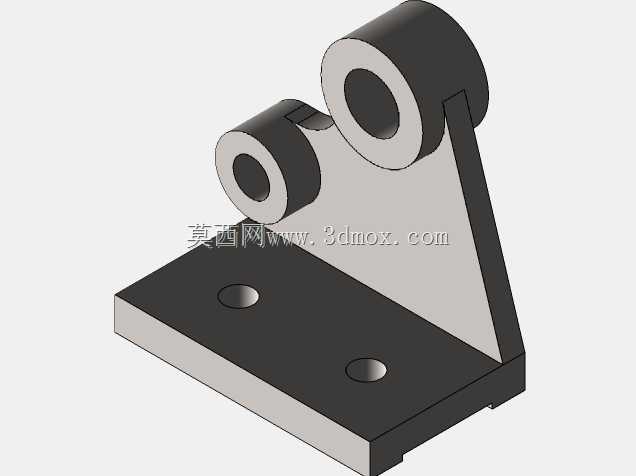

　　该支撑支座主要应用于需要同轴或异轴铰接转动副的小型设备装配场景，常见于通讯设备布线支撑、小型工装夹具的转动连接部位、轻工设备的杆件铰接点位，可作为转动轴的承载基座，为穿装在两个同轴筒体内的转轴提供稳定的径向支撑，同时通过底部安装板实现与设备机架、安装面的刚性固定。从结构功能来看，两个带内孔的筒体为核心承载部位，内孔可直接穿装光轴、销轴类零件，筒体外径与内孔的壁厚经过受力校核，可承受径向载荷与小幅轴向窜动带来的冲击力，斜向连接的支撑板将两个筒体与底部安装板连为整体，形成稳定的三角受力结构，避免支撑部位受载后出现形变偏移。设计过程中优先考虑了安装便捷性与受力合理性，底部安装板设置的两个沉头安装孔，可适配内六角圆柱头螺钉进行沉装固定，

　　安装后螺钉头部不会突出安装板表面，避免与其他运动部件产生干涉；两个筒体的轴线保持平行且高度存在差值，可适配不同高度差的铰接点位需求，斜支撑板的厚度与安装板、筒体壁厚保持一致，在保证整体结构刚性的前提下尽可能减少材料占用，降低整体重量。从安装边界来看，底部安装板为矩形平板结构，两个安装孔的孔距经过标准化设计，可适配常见的型材安装面、钣金机架面的孔位排布，安装时无需额外加工适配孔位；筒体的内孔公差按照基孔制间隙配合设计，可直接与标准公差等级的销轴、光轴完成装配，无需二次修配；整体结构的外轮廓无尖锐棱角，所有边角均做了小尺寸倒钝处理，避免装配过程中出现划伤风险。实际应用中，该支座可直接作为小型连杆机构的固定铰接座，

　　也可用于通讯线缆的导向支撑座，将线缆穿过筒体内孔即可实现线缆的走向固定，避免线缆晃动与周边部件产生磨损；在小型自动化设备的料道挡停机构中，该支座也可作为挡停杆的转动支撑座，挡停杆穿装在筒体内孔后可实现灵活转动，配合驱动元件完成料件的挡停与放行动作。结构建模过程中对各部位的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂，尤其是斜支撑板与筒体、安装板的衔接位置，圆角半径取值兼顾了应力分散效果与加工便利性，采用常规铣削加工即可完成所有部位的加工，无需特殊工装或工艺。
