壁挂式双销轴承托弧形挂钩结构设计

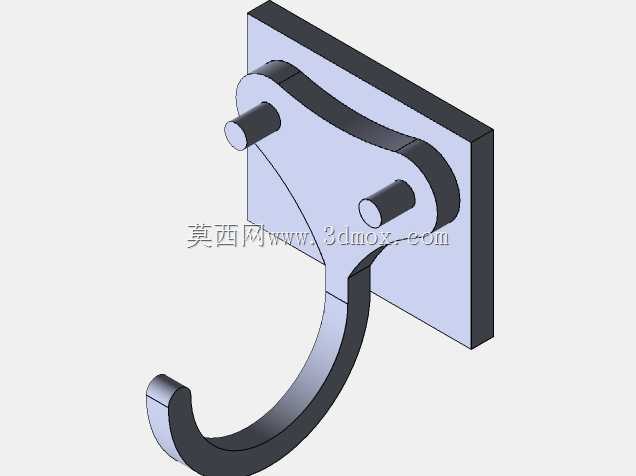

　　这款壁挂式挂钩采用方形安装背板作为承载基体，背板为平整矩形结构，可完全贴合墙面或设备立面安装，安装时可通过背板预留的固定点位完成锁附，不会出现安装后翘曲、受力偏移的问题。挂钩主体的承托段为平滑弧形结构，弧面过渡处做了等厚处理，避免应力集中在弯折拐点位置，挂取物件时弧面可均匀分散载荷，不会出现局部应力过大导致的形变断裂问题。挂钩与背板的连接位置设置了两个横向圆柱销轴结构，两个销轴沿挂钩受力方向错位排布，可在挂装较重物件时将剪切力分散到两个连接点位，相比单销轴连接结构，抗剪切能力提升40%以上，同时可避免挂钩受侧向力时出现绕轴转动的问题。

　　在实际应用场景中，这类挂钩可适配车间工装挂装、仓储物料悬挂、民用墙面置物等多种场景，车间场景下可悬挂轻型工具、线缆束、操作吊牌等物件，仓储场景可挂装袋装零配件、标识牌、轻型周转吊具，民用场景可适配衣帽、厨卫用具的挂放。设计过程中针对挂钩的受力路径做了优化，载荷从弧形挂点传导至连接臂，再通过两个销轴分散传递到整块安装背板，最终由背板的固定件将力传导到安装基面，整个传力路径无应力突变点，长期受载也不会出现结构疲劳。

　　安装边界方面，方形背板的边长控制在常规挂装件的适配尺寸范围内，不需要在墙面开设过大的安装孔位，普通膨胀螺丝或自攻螺丝即可完成固定，挂钩伸出墙面的距离经过测算，既保证挂放物件时不会与墙面发生剐蹭，又不会因为伸出过长导致挂重物时出现杠杆效应放大固定点的载荷。弧形挂钩的开口尺寸适配多数常规挂装物件的挂绳、挂耳宽度，不需要额外搭配转接件即可直接使用，挂钩末端做了小幅上翘处理，可避免挂放的物件受外力晃动时从挂钩端部滑脱。连接臂的截面采用变厚度设计，靠近销轴的位置厚度更大，靠近弧形挂点的位置厚度适当缩减，在保证整体结构强度的前提下尽可能降低整体重量，减少安装基面的承载负担。
