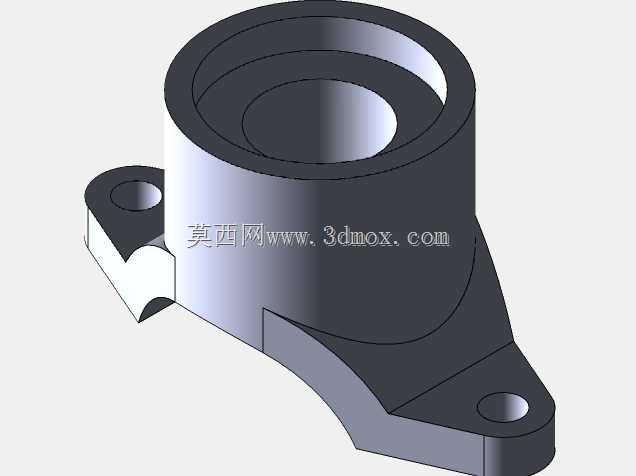

带侧装固定耳的双台阶筒式支撑座结构

　　该零件属于设备内部的支撑定位类构件，核心作用是为穿入筒腔的轴类、杆类运动部件提供径向约束与轴向承载，常见于轻工自动化输送线、小型通讯设备内部走线支撑、桌面级工装夹具的导向定位环节，也可作为小型气动执行元件的端部安装基座使用。从结构设计逻辑来看，主体采用同轴双台阶内孔设计，大直径内孔用于容纳配套的衬套或者轴承外圈，小直径内孔可作为杆件穿行的避让通道，同时台阶端面能够为装入的标准件提供轴向定位面，避免装配时出现过压或者定位偏移问题。两侧延伸出的安装耳采用非对称弧形过渡设计，并非规则的直角连接，这种设计一方面可以降低筒身与安装耳连接处的应力集中系数，在承受侧向载荷时减少开裂风险，另一方面弧形轮廓可以适配设备内部狭窄的安装空间，

　　避开周边相邻的管线、其他结构件的干涉区域。每个安装耳上设置有同轴的沉头安装孔，装配时可使用内六角圆柱头螺钉从沉头侧穿入，将整个支撑座固定在设备的安装基板上，沉孔设计能够保证螺钉头部完全沉入安装耳平面以下，不会突出表面干涉到周边运动部件的运行轨迹。建模过程中针对安装耳与筒身的衔接处做了等半径圆角处理，所有棱边均设置了符合机械加工要求的倒角，既可以去除加工后的毛刺，也能避免装配时划伤操作人员或者配套的管线、密封件。从安装边界来看，筒身的轴向高度需要匹配所支撑部件的配合长度，两侧安装耳的孔中心距严格适配设备基板上预设的安装孔位，安装耳的底面与筒身下端面保持共面，保证装配后整个支撑座与安装面完全贴合，不会出现倾斜导致内孔轴线偏移，

　　进而影响穿入杆件的运动顺畅度。内孔的尺寸公差按照基孔制间隙配合设计，能够适配常规的标准衬套、直线轴承的装配要求，不需要二次修配即可完成组装，适合小批量设备的快速装配需求。在实际使用场景中，这类支撑座往往不直接承受大吨位的冲击载荷，更多是承担导向、定位、辅助支撑的作用，因此壁厚设计在保证结构刚性的前提下做了优化，既不会因为壁厚过薄导致受力变形，也不会因为冗余材料过多造成整体重量增加，对于便携类通讯设备、小型桌面自动化设备的轻量化设计有较好的适配性。
