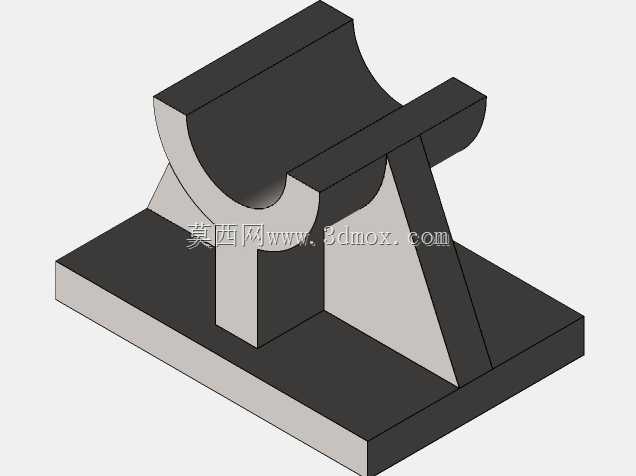

V型管道支撑固定支座结构设计

　　该支撑结构主要应用于工业管路铺设场景中，作为管线系统的承重定位部件，承担着承托管体、限制管线径向位移、缓冲管路运行振动的核心作用，常见于化工流体输送、市政给排水、暖通空调管线、工业设备配套管路等安装场景，可适配圆形截面的管材、棒材的临时或长期固定需求。从结构设计逻辑来看，底部采用矩形安装底板作为承载基础，底板预留足够的安装孔位排布空间，可通过膨胀螺栓或焊接方式与安装基面牢固连接，底板的厚度选型充分考虑承重后的抗变形需求，避免长期承重出现底板翘曲导致支撑失稳。上部的V型承托弧面经过弧度匹配设计，可与圆形管件外壁形成足够的接触面积，相比平托结构能有效降低管件局部压应力，避免管材表面被压损，同时V型结构具备自定心特性，

　　安装时无需反复调整管件对中位置，能大幅提升现场安装效率。承托结构与底板之间设置了两处支撑筋结构，一处为竖直支撑筋直接承接承托部位的垂直载荷，将竖向重力直接传导至底板，另一处为斜向三角加强筋，可抵消侧向载荷带来的弯矩，避免承托部位受侧向力时出现结构变形，筋板与底板、承托部位的连接均采用圆角过渡处理，减少应力集中点，提升结构整体的抗疲劳性能，适配长期承重的使用需求。从安装边界来看，整体结构的外轮廓尺寸紧凑，底板的长宽尺寸可适配常规的安装基面条件，整体高度可根据管线铺设的标高需求做参数化调整，承托弧面的直径可根据被支撑管件的外径做对应匹配，可覆盖常规小口径到中等口径的圆形管材支撑需求。结构整体采用等壁厚设计，

　　在满足承重强度要求的前提下尽可能降低整体重量，减少材料消耗，同时规整的结构形态也便于后续的加工制造，无论是采用焊接成型还是一体铸造成型，都具备较好的工艺适配性，无需复杂的加工工序即可完成生产。在实际使用过程中，该支座可根据管线排布需求单独使用，也可沿管线走向间隔排布形成连续支撑体系，可有效避免管线因自重产生的挠曲变形，保障管路运行的稳定性，同时结构本身无活动部件，后期维护成本极低，可适应多粉尘、潮湿等复杂的工业安装环境。
