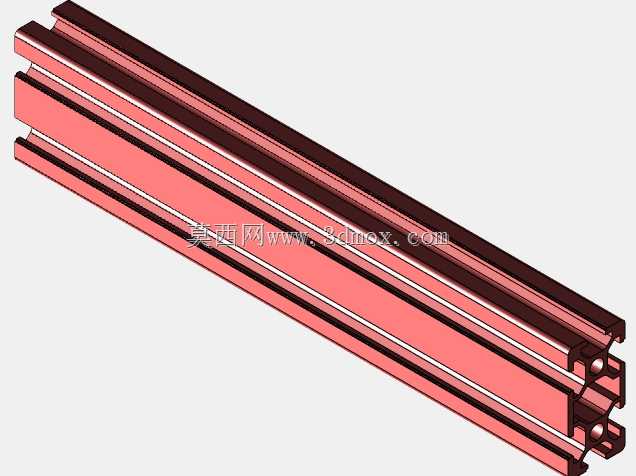

红色阳极氧化2040型工业铝型材结构

　　在非标自动化设备、小型工作台搭建、电子产线辅具制作的场景里，20系列铝型材一直是小负载结构的首选基材，这款截面规格2040的铝型材，截面宽度20mm、高度40mm，定长裁切为195mm的段长，表面做红色阳极氧化处理，既保留了铝型材模块化拼装的核心优势，又通过表面处理提升了耐磨、耐腐蚀性能，同时醒目的红色也能在设备中起到标识分区的作用。从截面结构来看，这款型材采用了标准的欧标槽口设计，槽宽适配常规的M4、M5 T型螺栓，槽道内部做了平滑过渡处理，没有多余的加工毛刺，拼装时螺栓可以顺畅滑入槽道任意位置，不需要提前预埋螺母，大幅提升现场装配的效率。型材的壁厚设计兼顾了结构强度与轻量化需求，主受力壁厚度达到1.8mm，

　　非受力的装饰壁厚度控制在1.2mm，在195mm的悬臂使用场景下，端部挂载5kg以内的负载时，形变量可以控制在0.1mm以内，完全满足小型传感器安装支架、走线槽托架、设备侧门边框这类场景的刚度要求。红色阳极氧化层的厚度控制在8-12μm，膜层均匀性好，没有露底、色差、流挂的缺陷，相比普通的银白氧化型材，红色氧化的表面硬度更高，日常装配过程中扳手、螺丝刀意外磕碰不容易留下明显划痕，长期在车间多尘、有少量切削液飞溅的环境下使用，也不会出现表面氧化发白、被腐蚀的情况。这款型材的端面加工预留了标准的端盖安装槽，也可以根据安装需求直接在端面攻M5螺纹孔，配合角码、内置连接件可以实现90度直角拼接、45度斜角拼接、T型十字拼接等多种连接形式，

　　不需要做复杂的焊接、铣削加工，只需要普通的内六角扳手就可以完成全部装配工作，非常适合设备改造、快速打样的场景使用。在实际选型过程中，要注意这款型材的安装边界：单根型材作为水平横梁使用时，两个支撑点的间距建议不超过400mm，避免跨度过大导致中部下挠；如果作为竖直立柱使用，单根立柱的挂载总重量建议不超过15kg，防止长期负载导致型材弯曲变形。槽道的尺寸精度控制在±0.1mm，配套的T型螺母、滑块螺母可以实现无间隙配合，拼装完成的框架整体晃动量小于0.05mm，完全可以满足小型检测设备、桌面型工装夹具的安装精度要求。相比同规格的钢制方管，这款铝型材的重量只有钢制方管的三分之一，搬运、拆装都更加方便，而且表面不需要额外做喷漆、喷塑处理，

　　裁切完成后去除毛刺就可以直接装配，大幅缩短了设备的制作周期。在3C电子行业的小型测试治具、通讯设备的内置安装机架、实验室的小型仪器支架场景中，这种定长裁切、表面做彩色阳极氧化的铝型材应用非常广泛，既可以通过颜色区分不同的功能模块，又能利用铝型材的模块化特性快速调整结构，不需要重新开模制作定制结构件，大幅降低小批量设备的制作成本。设计这款型材的三维模型时，重点还原了截面的槽道细节、壁厚的均匀性、端部的倒角处理，模型的所有尺寸都和实际量产的型材保持一致，拼装时可以直接调用标准的铝型材连接件模型完成虚拟装配，提前验证装配干涉问题，避免实际加工拼装时出现孔位不对、连接件无法安装的问题。
