Solidworks涡轮风扇结构三维设计

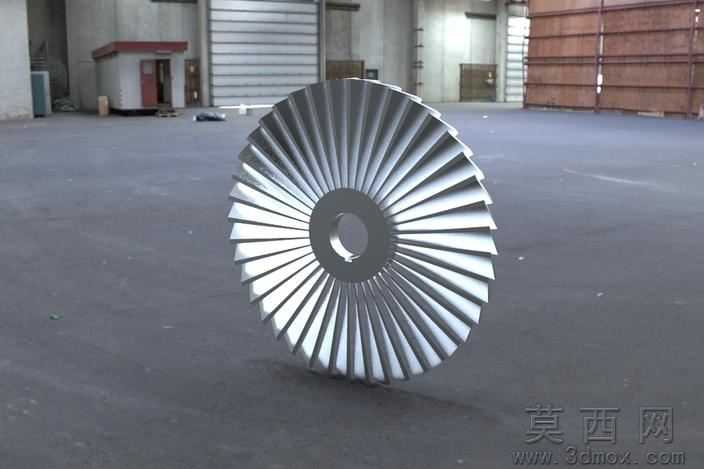

本作品为涡轮风扇的三维结构设计，采用Solidworks完成全参数化建模，整体造型围绕轴流通风的气动需求展开。建模阶段首先绘制中心轮毂的旋转截面草图，通过凸台旋转命令生成带中心安装孔的轮毂基体，中心孔预留标准轴系配合公差，可适配常规电机输出轴的装配需求。叶片部分采用圆周阵列的建模逻辑，先绘制单片叶片的翼型截面轮廓，通过放样命令生成带合理扭转角度的单片叶片实体，叶片从根部到梢部设置渐变的厚度参数，根部做圆角过渡处理降低应力集中风险，再以轮毂中心轴为阵列轴，按照等角度间距完成全部叶片的阵列排布，保证每片叶片的安装角度、轮廓尺寸完全一致，避免动平衡偏差。建模完成后对整体结构做干涉检查，确认叶片与轮毂、中心安装孔之间无实体干涉，各部件的配合间隙符合实际加工装配的公差要求。渲染阶段赋予叶片哑光金属材质，模拟铝合金冲压成型的表面质感，轮毂部分做稍深的金属色区分结构层次，场景采用柔和的工业环境光，多角度展示叶片的排布形态与整体结构特征。设计过程中充分考量涡轮风扇的实际使用需求，叶片的扭转角度经过合理设置，可在转动时有效引导气流轴向流动，兼顾通风效率与结构强度，整体模型结构完整，可直接用于后续的气动仿真、3D打印验证或者相关散热产品的结构参考，完整还原了涡轮风扇的核心结构特征，各部分尺寸比例协调，符合常规小型涡轮风扇的实际设计规范。
