288毫米通风打孔式汽车制动盘设计

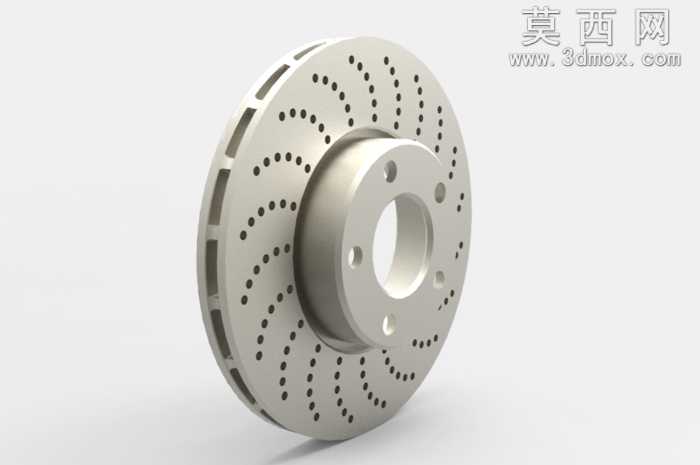

本作品为直径288毫米的汽车通风打孔式制动盘三维设计，建模过程严格遵循汽车制动系统的实际工程参数，从基础的回转体特征搭建开始，先绘制制动盘的内外径基准草图，通过旋转凸台命令生成制动盘的基础基体，再分别构建中心安装毂与两侧摩擦环的基础结构。设计过程中重点还原了通风制动盘的内部风道结构，在内外摩擦环之间均匀布置径向导流通风槽，通过阵列命令完成36条通风道的均匀排布，保证车辆制动过程中空气可以顺着风道快速流通，带走摩擦产生的大量热量，避免制动盘因高温出现热衰减现象，提升连续制动的可靠性。在摩擦工作面的设计上，采用了弧形排布的打孔设计，先绘制单组散热孔的排布路径，通过曲线驱动的阵列命令完成整圈散热孔的均匀布置，这些散热孔不仅可以进一步提升制动盘的散热效率，还能在制动过程中排出摩擦产生的粉尘，同时在雨天行驶时可以快速破除摩擦面的水膜，避免水滑现象导致制动效能下降。中心安装毂部分设计了对应轮毂的安装定位孔与螺栓过孔，严格匹配实车的安装定位尺寸，保证制动盘安装后的同轴度，避免高速行驶时出现制动抖动的问题。材质设置上，将制动盘整体赋予灰铸铁材质，调整材质的金属粗糙度、反光度参数，还原铸铁制动盘的真实金属质感，渲染过程中采用工作室环境光，搭配柔和的补光突出制动盘的结构细节，清晰展现通风槽、散热孔、安装位的结构特征。整个建模过程完全遵循参数化设计逻辑，所有尺寸均关联全局参数，后续可根据不同车型的制动需求，快速调整制动盘直径、通风槽数量、散热孔排布等参数，适配不同的车型制动性能要求，结构设计充分考虑了实际使用中的散热需求、结构强度需求与安装匹配性，还原了量产打孔通风制动盘的全部结构特征。
